AUSBAU DER SEITEN GLASS
Um Zugang zu den inneren Teilen des Ofens zu erhalten, müssen die Seiten wie nachstehend erläutert ausgebaut
werden:
• Die 6 hinteren Schrauben herausschrauben (siehe Fig. 49 auf S. 24).
• Die Seiten entfernen (siehe Fig. 50 auf S. 24).
• Beim Einbau in umgekehrter Reihenfolge vorgehen.

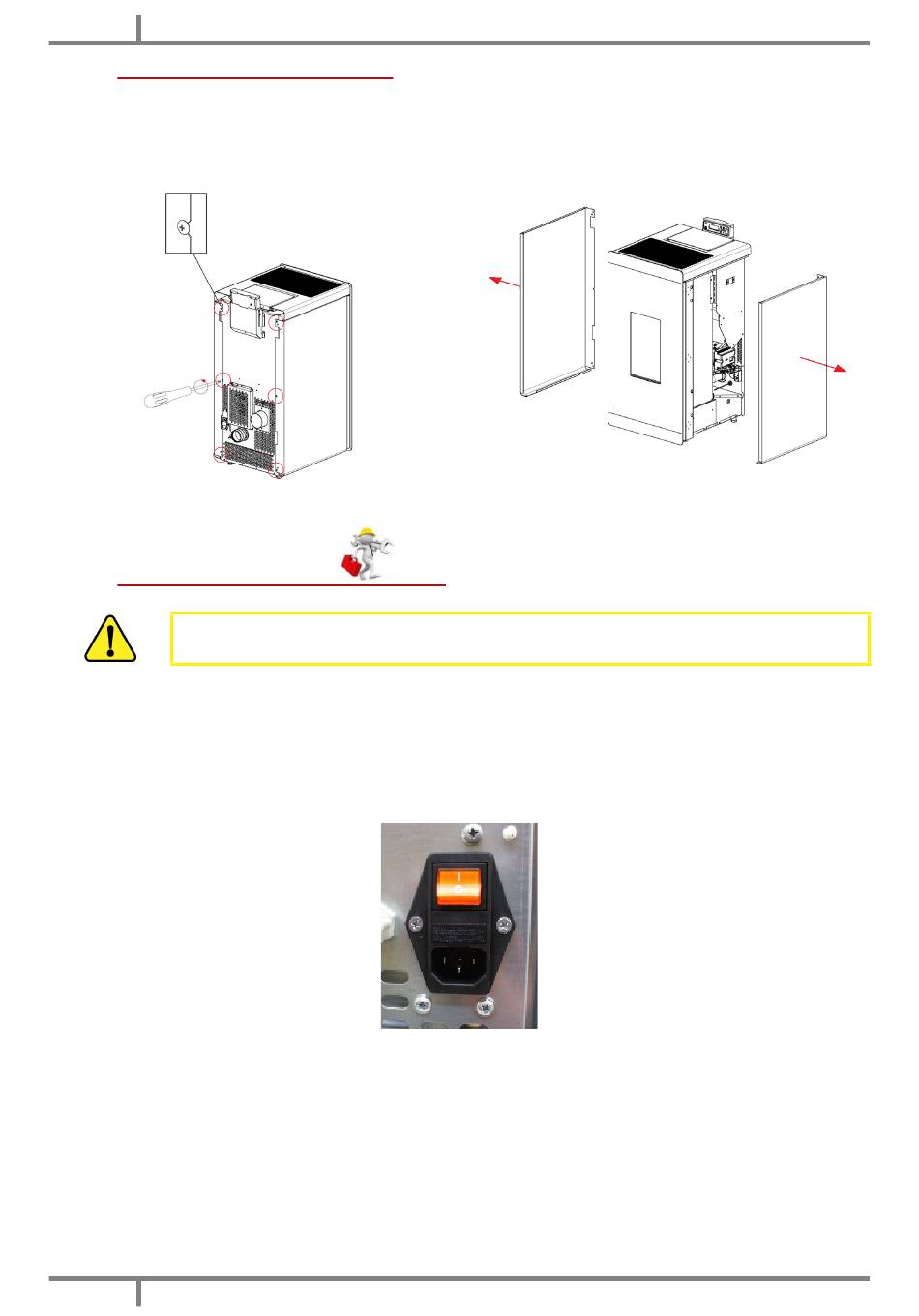

Fig. 49 - Schrauben lösen
11.13
ELEKTRISCHE ANSCHLUSS
Wichtig: Das Gerät muss von einem autorisierten Techniker installiert werden!
• Der elektrische Anschluss erfolgt über ein Kabel mit einem elektrischen Stecker, der dazu geeignet ist, die Last
Daten (siehe MERKMALE auf S. 45).
• Der Stecker muss leicht erreichbar sein, wenn das Gerät installiert ist.
• Das Netzkabel zuerst an der Rückseite des Ofens anschließen (siehe Fig. 51 auf S. 24) und dann an einer
elektrischen Steckdose an der Wand.
und die spezifische Spannung der einzelnen Modelle aushalten zu können, siehe Tabelle der technischen
• Darauf achten, dass die Stromversorgung über eine effiziente Erdung verfügt: falls nicht vorhanden oder
ineffizient, die Erdung gemäß den geltenden Normen ausführen.
• Der Hauptschalter O/I (siehe Fig. 51 auf S. 24) wird nur betätigt, um den Ofen einzuschalten, ansonsten
sollte er ausgeschaltet sein.
• Keine Verlängerung verwenden.
• Wenn das Versorgungskabel beschädigt ist, muss es von einem autorisierten Techniker ausgewechselt werden.
• Wenn der Ofen für längere Zeit nicht verwendet wird muss der Stecker aus der Steckdose an der Wand
gezogen werden.
