RAUCHABZUG

• Der Rauchabzug oder Kamin ist von großer Bedeutung für den reibungslosen Betrieb einer Heizung.
• Es ist wichtig, dass der Rauchabzug fachgerecht gebaut und in einwandfreiem Zustand gehalten wird.
• Der Schornstein muss unabhängig sein (siehe Fig. 2 auf S. 8)mit isolierten Edelstahl-Rohren (1) oder an
einem bereits bestehendem Rauchabzug (2).
• Beide Lösungen müssen einen Inspektionsdeckel (3) und / oder eine Inspektionstür haben (4).
• Gerät ist für eine Mehrfachbelegung des Schornsteins geeignet.
9.3

TECHNISCHE MERKMALE

• Der Rauchabzug muss rauchgasdicht sein.
8

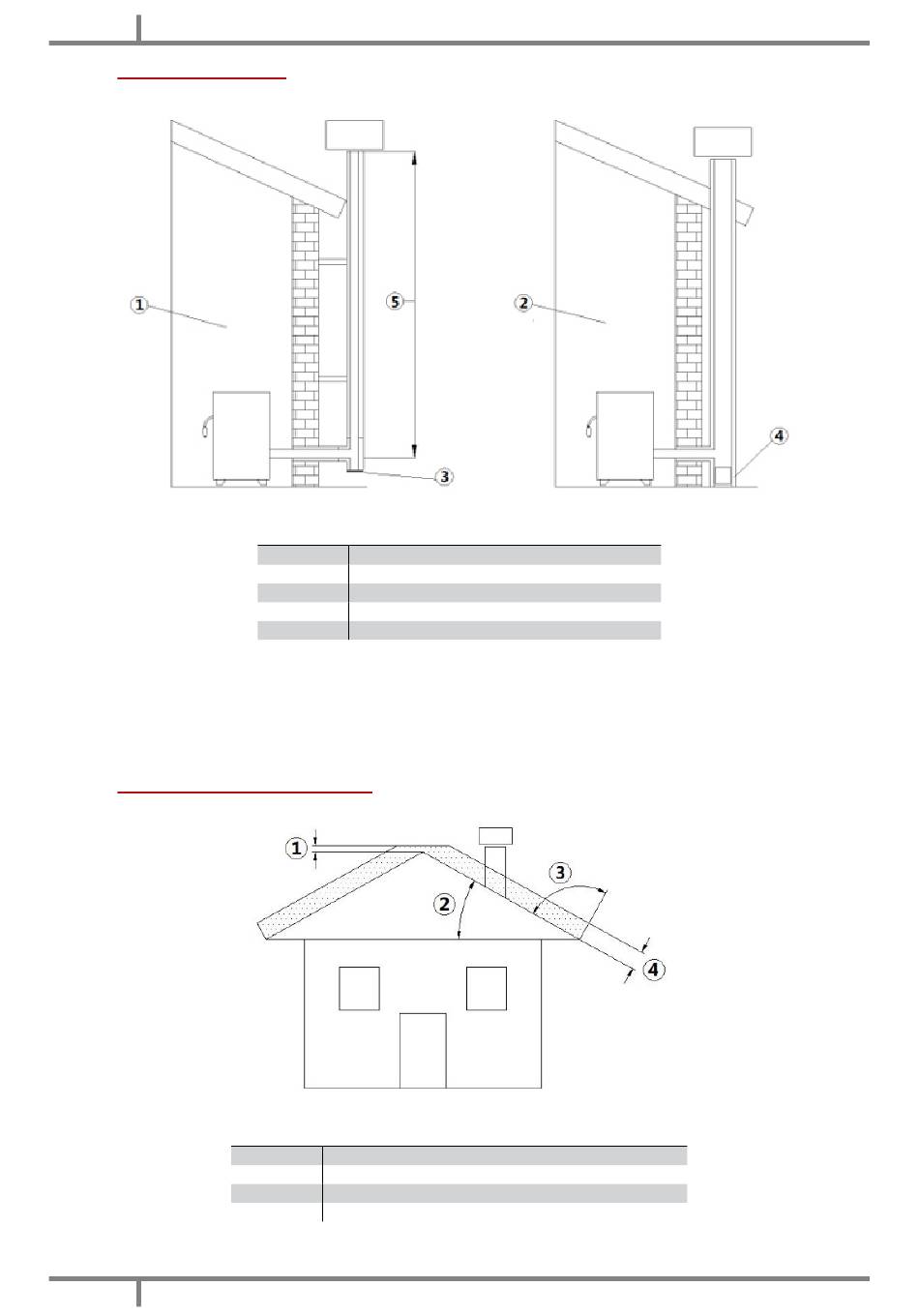

Fig. 2 - Rauchabzüge
LEGENDE Fig. 2 auf S. 8
1 Rauchabzug mit isolierten Edelstahl-Rohren
2 Rauchabzug im bestehenden Kamin
3 Inspektionsdeckel
4 Inspektionstür
5
≥ 3,5 m
Fig. 3 - Geneigtes Dach
LEGENDE Fig. 3 auf S. 8
1
2
3
4
Höhe über dem Dachfirst = 0,5 m
Dachneigung ≥ 10°
90°
Abstand, gemessen bei 90 ° von der Dachoberfläche = 1,3 m
KRISS - TECNA - EVO - ELISE
3 3 3
- SHELL - GLASS - VERVE AIRTIGHT
3 3
