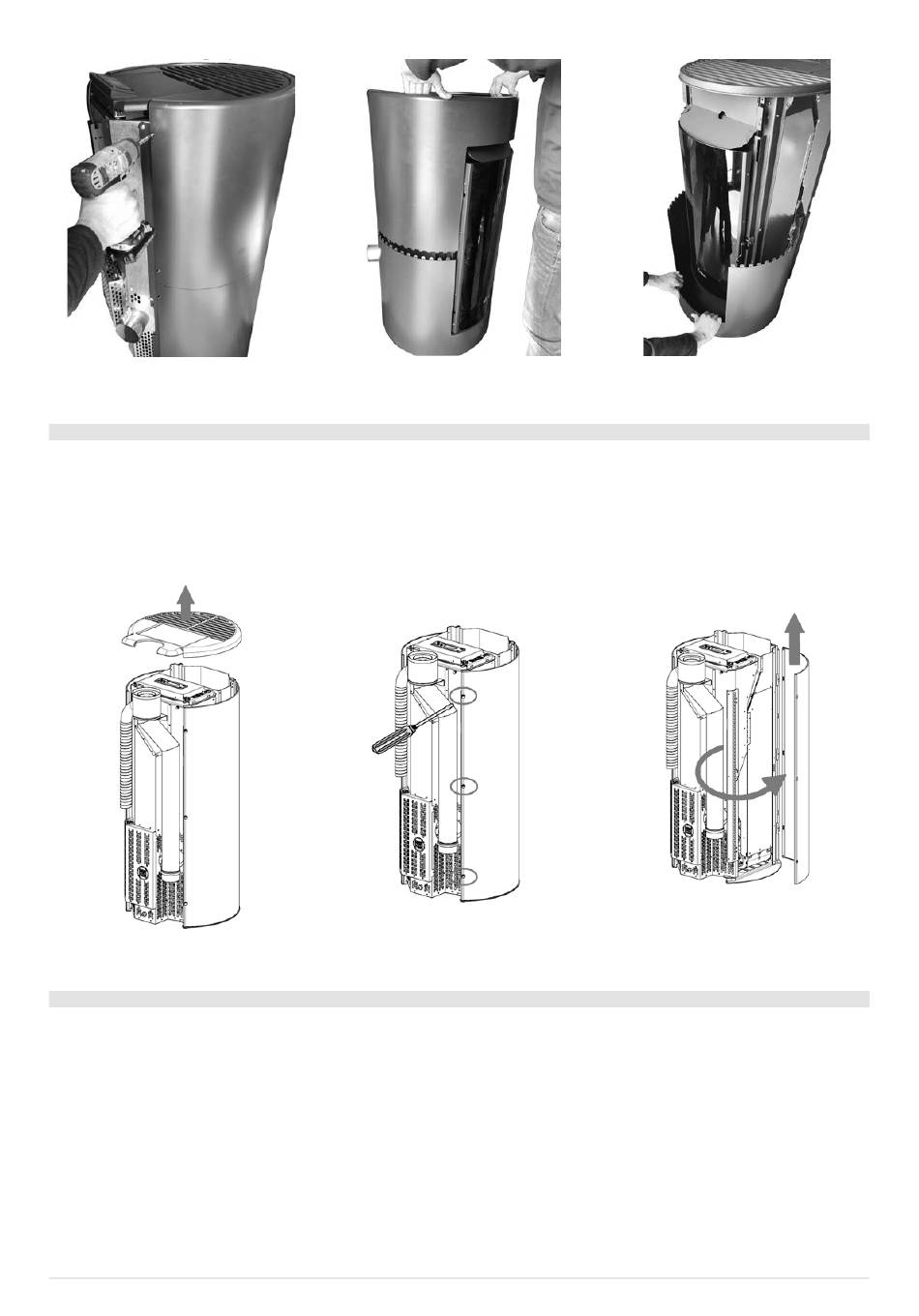

Fig. 24 - Die hinteren Schrauben entfernen.
6.6

AUSBAU DER SEITEN BREEZE AIRTIGHT

Um Zugang zu den inneren Teilen des Ofens zu erhalten, müssen die Seiten wie nachstehend erläutert ausgebaut werden:
• Abdeckung aus Gusseisen entfernen (siehe Fig. 27).
• Die hinteren Schrauben der Seiten festziehen (siehe Fig. 28).
• Die Seite öffnen und aus den Pins aushängen (siehe Fig. 29).
• Beim Einbau in umgekehrter Reihenfolge vorgehen.
Fig. 27 - Abdeckplatte entfernen
6.7 INSTALLATION KONZENTRISCHER RAUCHABZUG MIT SEPARATER VERBRENNUNGSLUFT (NUR
MODELL BREEZE AT)
Der Ofen ist so konzipiert, dass er mit Hilfe des vorinstallierten Anschlussstücks mit einem konzentrischen Rohr an den Schorn-
stein anzuschließen ist. Falls es auf Grund diverser Notwendigkeiten erforderlich sein sollte, die Verbrennungsluft direkt über eine
Außenwand abzuleiten, kann das Luftrohr von dem konzentrischen Anschlussstück getrennt werden.
Bitte gehen Sie folgendermaßen vor:
• Den Schlauch (Verbrennungsluft) aus dem konzentrischen Anschlussstück ziehen, indem Sie die Metallschelle aufschrauben
(siehe Fig. 30).
• Das Rohr kann nun direkt mit einer Außenwand verbunden werden (siehe Fig. 31).
16
Fig. 25 - Die obere Schale von oben herausziehen.
Fig. 28 - Schrauben lösen
Fig. 26 - Die untere Schale zu sich her heraus-
ziehen.
Fig. 29 - Abnehmen der Seitenwand
