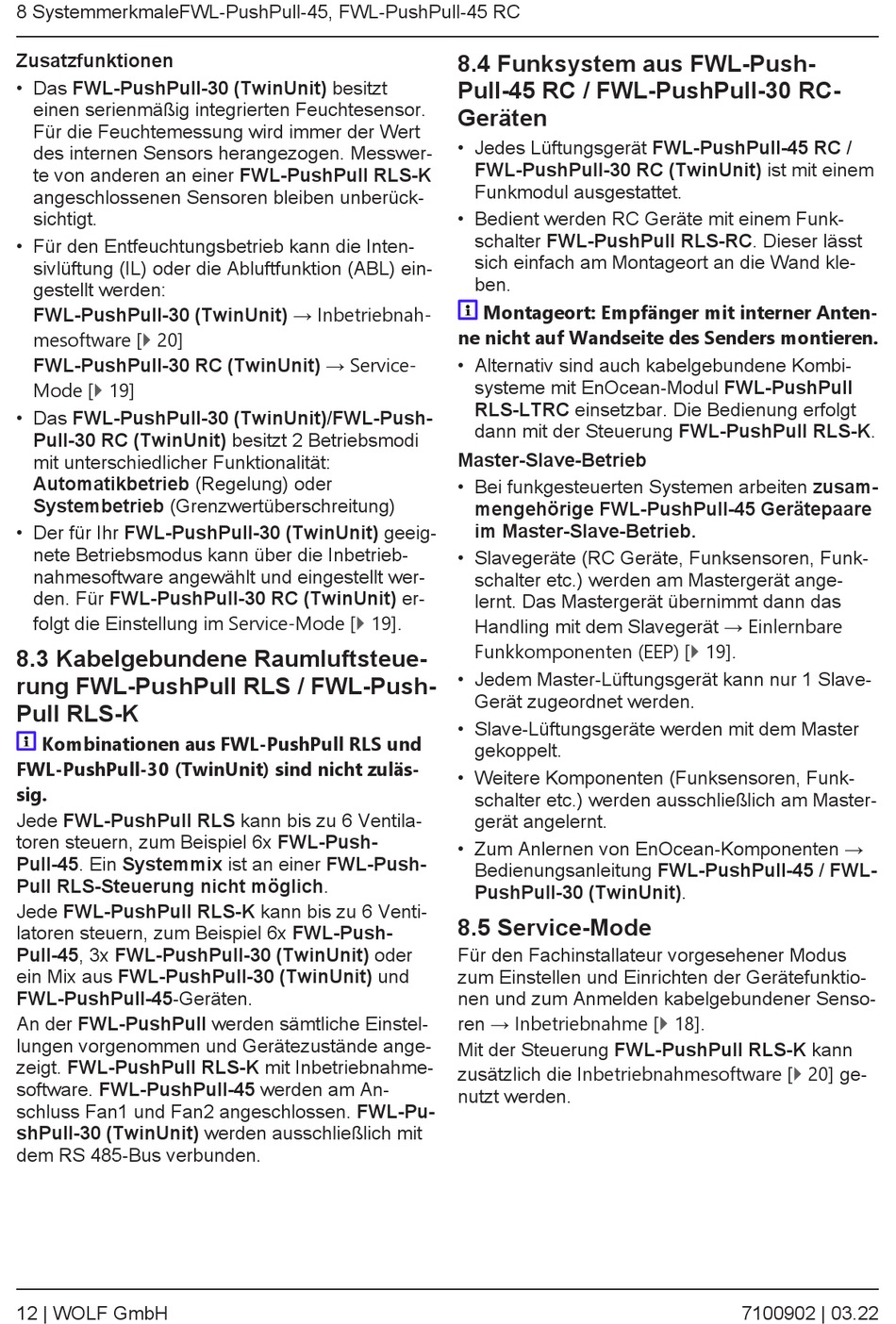

8 SystemmerkmaleFWL-PushPull-45, FWL-PushPull-45 RC
Zusatzfunktionen
• Das FWL-PushPull-30 (TwinUnit) besitzt
einen serienmäßig integrierten Feuchtesensor.
Für die Feuchtemessung wird immer der Wert
des internen Sensors herangezogen. Messwer-
te von anderen an einer FWL-PushPull RLS-K
angeschlossenen Sensoren bleiben unberück-
sichtigt.
• Für den Entfeuchtungsbetrieb kann die Inten-
sivlüftung (IL) oder die Abluftfunktion (ABL) ein-
gestellt werden:
FWL-PushPull-30 (TwinUnit) → Inbetriebnah-
mesoftware [} 20]
FWL-PushPull-30 RC (TwinUnit) → Service-
Mode [} 19]
• Das FWL-PushPull-30 (TwinUnit)/FWL-Push-
Pull-30 RC (TwinUnit) besitzt 2 Betriebsmodi
mit unterschiedlicher Funktionalität:
Automatikbetrieb (Regelung) oder
Systembetrieb (Grenzwertüberschreitung)
• Der für Ihr FWL-PushPull-30 (TwinUnit) geeig-
nete Betriebsmodus kann über die Inbetrieb-
nahmesoftware angewählt und eingestellt wer-
den. Für FWL-PushPull-30 RC (TwinUnit) er-
folgt die Einstellung im Service-Mode [} 19].
8.3 Kabelgebundene Raumluftsteue-
rung FWL-PushPull RLS / FWL-Push-
Pull RLS-K
Kombinationen aus FWL-PushPull RLS und
FWL-PushPull-30 (TwinUnit) sind nicht zuläs-
sig.
Jede FWL-PushPull RLS kann bis zu 6 Ventila-
toren steuern, zum Beispiel 6x FWL-Push-
Pull-45. Ein Systemmix ist an einer FWL-Push-
Pull RLS-Steuerung nicht möglich.
Jede FWL-PushPull RLS-K kann bis zu 6 Venti-
latoren steuern, zum Beispiel 6x FWL-Push-
Pull-45, 3x FWL-PushPull-30 (TwinUnit) oder
ein Mix aus FWL-PushPull-30 (TwinUnit) und
FWL-PushPull-45-Geräten.
An der FWL-PushPull werden sämtliche Einstel-
lungen vorgenommen und Gerätezustände ange-
zeigt. FWL-PushPull RLS-K mit Inbetriebnahme-
software. FWL-PushPull-45 werden am An-
schluss Fan1 und Fan2 angeschlossen. FWL-Pu-
shPull-30 (TwinUnit) werden ausschließlich mit
dem RS 485-Bus verbunden.
12 | WOLF GmbH
8.4 Funksystem aus FWL-Push-
Pull-45 RC / FWL-PushPull-30 RC-
Geräten
• Jedes Lüftungsgerät FWL-PushPull-45 RC /
FWL-PushPull-30 RC (TwinUnit) ist mit einem
Funkmodul ausgestattet.
• Bedient werden RC Geräte mit einem Funk-
schalter FWL-PushPull RLS-RC. Dieser lässt
sich einfach am Montageort an die Wand kle-
ben.
Montageort: Empfänger mit interner Anten-
ne nicht auf Wandseite des Senders montieren.
• Alternativ sind auch kabelgebundene Kombi-
systeme mit EnOcean-Modul FWL-PushPull
RLS-LTRC einsetzbar. Die Bedienung erfolgt
dann mit der Steuerung FWL-PushPull RLS-K.
Master-Slave-Betrieb
• Bei funkgesteuerten Systemen arbeiten zusam-
mengehörige FWL-PushPull-45 Gerätepaare
im Master-Slave-Betrieb.
• Slavegeräte (RC Geräte, Funksensoren, Funk-
schalter etc.) werden am Mastergerät ange-
lernt. Das Mastergerät übernimmt dann das
Handling mit dem Slavegerät → Einlernbare
Funkkomponenten (EEP) [} 19].
• Jedem Master-Lüftungsgerät kann nur 1 Slave-
Gerät zugeordnet werden.
• Slave-Lüftungsgeräte werden mit dem Master
gekoppelt.
• Weitere Komponenten (Funksensoren, Funk-
schalter etc.) werden ausschließlich am Master-
gerät angelernt.
• Zum Anlernen von EnOcean-Komponenten →
Bedienungsanleitung FWL-PushPull-45 / FWL-
PushPull-30 (TwinUnit).

8.5 Service-Mode

Für den Fachinstallateur vorgesehener Modus
zum Einstellen und Einrichten der Gerätefunktio-
nen und zum Anmelden kabelgebundener Senso-
ren → Inbetriebnahme [} 18].
Mit der Steuerung FWL-PushPull RLS-K kann
zusätzlich die Inbetriebnahmesoftware [} 20] ge-
nutzt werden.
7100902 | 03.22
