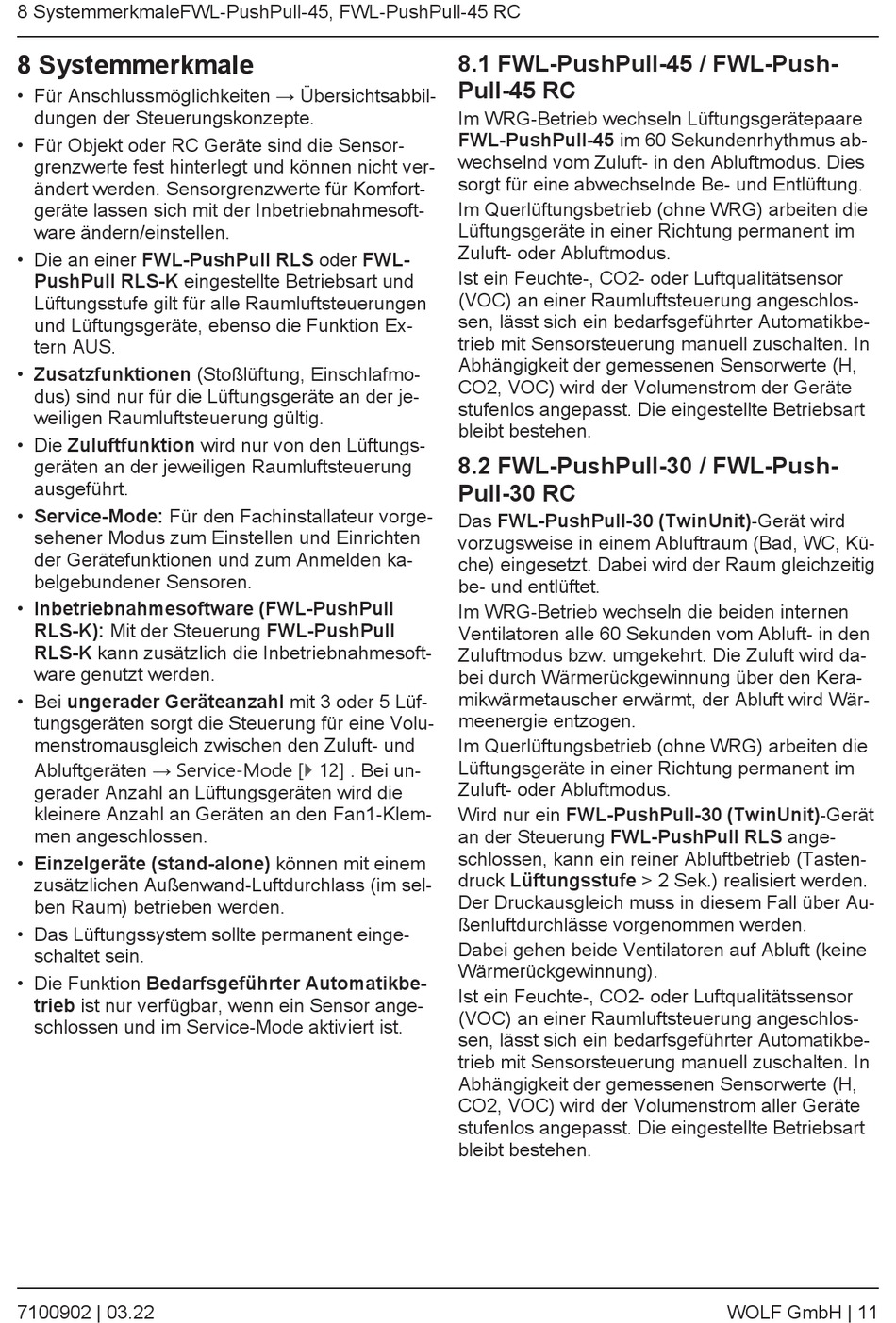

8 SystemmerkmaleFWL-PushPull-45, FWL-PushPull-45 RC

8 Systemmerkmale

• Für Anschlussmöglichkeiten → Übersichtsabbil-
dungen der Steuerungskonzepte.
• Für Objekt oder RC Geräte sind die Sensor-
grenzwerte fest hinterlegt und können nicht ver-
ändert werden. Sensorgrenzwerte für Komfort-
geräte lassen sich mit der Inbetriebnahmesoft-
ware ändern/einstellen.
• Die an einer FWL-PushPull RLS oder FWL-
PushPull RLS-K eingestellte Betriebsart und
Lüftungsstufe gilt für alle Raumluftsteuerungen
und Lüftungsgeräte, ebenso die Funktion Ex-
tern AUS.
• Zusatzfunktionen (Stoßlüftung, Einschlafmo-
dus) sind nur für die Lüftungsgeräte an der je-
weiligen Raumluftsteuerung gültig.
• Die Zuluftfunktion wird nur von den Lüftungs-
geräten an der jeweiligen Raumluftsteuerung
ausgeführt.
• Service-Mode: Für den Fachinstallateur vorge-
sehener Modus zum Einstellen und Einrichten
der Gerätefunktionen und zum Anmelden ka-
belgebundener Sensoren.
• Inbetriebnahmesoftware (FWL-PushPull
RLS-K): Mit der Steuerung FWL-PushPull
RLS-K kann zusätzlich die Inbetriebnahmesoft-
ware genutzt werden.
• Bei ungerader Geräteanzahl mit 3 oder 5 Lüf-
tungsgeräten sorgt die Steuerung für eine Volu-
menstromausgleich zwischen den Zuluft- und
Abluftgeräten → Service-Mode [} 12] . Bei un-
gerader Anzahl an Lüftungsgeräten wird die
kleinere Anzahl an Geräten an den Fan1-Klem-
men angeschlossen.
• Einzelgeräte (stand-alone) können mit einem
zusätzlichen Außenwand-Luftdurchlass (im sel-
ben Raum) betrieben werden.
• Das Lüftungssystem sollte permanent einge-
schaltet sein.
• Die Funktion Bedarfsgeführter Automatikbe-
trieb ist nur verfügbar, wenn ein Sensor ange-
schlossen und im Service-Mode aktiviert ist.
7100902 | 03.22
8.1 FWL-PushPull-45 / FWL-Push-
Pull-45 RC
Im WRG-Betrieb wechseln Lüftungsgerätepaare
FWL-PushPull-45 im 60 Sekundenrhythmus ab-
wechselnd vom Zuluft- in den Abluftmodus. Dies
sorgt für eine abwechselnde Be- und Entlüftung.
Im Querlüftungsbetrieb (ohne WRG) arbeiten die
Lüftungsgeräte in einer Richtung permanent im
Zuluft- oder Abluftmodus.
Ist ein Feuchte-, CO2- oder Luftqualitätsensor
(VOC) an einer Raumluftsteuerung angeschlos-
sen, lässt sich ein bedarfsgeführter Automatikbe-
trieb mit Sensorsteuerung manuell zuschalten. In
Abhängigkeit der gemessenen Sensorwerte (H,
CO2, VOC) wird der Volumenstrom der Geräte
stufenlos angepasst. Die eingestellte Betriebsart
bleibt bestehen.
8.2 FWL-PushPull-30 / FWL-Push-
Pull-30 RC
Das FWL-PushPull-30 (TwinUnit)-Gerät wird
vorzugsweise in einem Abluftraum (Bad, WC, Kü-
che) eingesetzt. Dabei wird der Raum gleichzeitig
be- und entlüftet.
Im WRG-Betrieb wechseln die beiden internen
Ventilatoren alle 60 Sekunden vom Abluft- in den
Zuluftmodus bzw. umgekehrt. Die Zuluft wird da-
bei durch Wärmerückgewinnung über den Kera-
mikwärmetauscher erwärmt, der Abluft wird Wär-
meenergie entzogen.
Im Querlüftungsbetrieb (ohne WRG) arbeiten die
Lüftungsgeräte in einer Richtung permanent im
Zuluft- oder Abluftmodus.
Wird nur ein FWL-PushPull-30 (TwinUnit)-Gerät
an der Steuerung FWL-PushPull RLS ange-
schlossen, kann ein reiner Abluftbetrieb (Tasten-
druck Lüftungsstufe > 2 Sek.) realisiert werden.
Der Druckausgleich muss in diesem Fall über Au-
ßenluftdurchlässe vorgenommen werden.
Dabei gehen beide Ventilatoren auf Abluft (keine
Wärmerückgewinnung).
Ist ein Feuchte-, CO2- oder Luftqualitätssensor
(VOC) an einer Raumluftsteuerung angeschlos-
sen, lässt sich ein bedarfsgeführter Automatikbe-
trieb mit Sensorsteuerung manuell zuschalten. In
Abhängigkeit der gemessenen Sensorwerte (H,
CO2, VOC) wird der Volumenstrom aller Geräte
stufenlos angepasst. Die eingestellte Betriebsart
bleibt bestehen.
