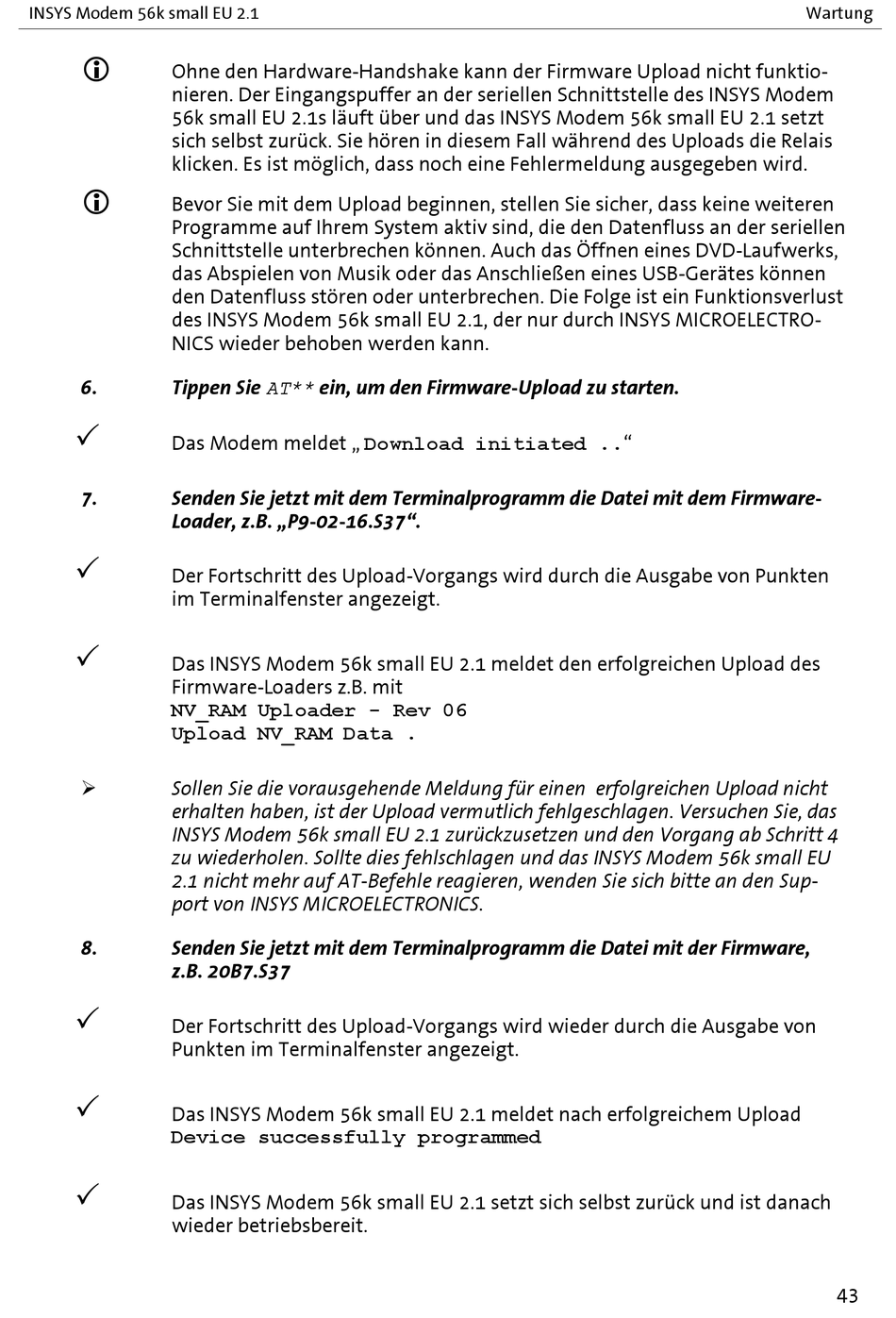

INSYS RS 232 Benutzerhandbuch Seite 43

INSYS Modem 56k small EU 2.1

Ohne den Hardware-Handshake kann der Firmware Upload nicht funktio-
nieren. Der Eingangspuffer an der seriellen Schnittstelle des INSYS Modem
56k small EU 2.1s läuft über und das INSYS Modem 56k small EU 2.1 setzt
sich selbst zurück. Sie hören in diesem Fall während des Uploads die Relais
klicken. Es ist möglich, dass noch eine Fehlermeldung ausgegeben wird.

Bevor Sie mit dem Upload beginnen, stellen Sie sicher, dass keine weiteren
Programme auf Ihrem System aktiv sind, die den Datenfluss an der seriellen
Schnittstelle unterbrechen können. Auch das Öffnen eines DVD-Laufwerks,
das Abspielen von Musik oder das Anschließen eines USB-Gerätes können
den Datenfluss stören oder unterbrechen. Die Folge ist ein Funktionsverlust
des INSYS Modem 56k small EU 2.1, der nur durch INSYS MICROELECTRO-
NICS wieder behoben werden kann.
6. Tippen Sie AT** ein, um den Firmware-Upload zu starten.

Das Modem meldet „ Download initiated .."
7. Senden Sie jetzt mit dem Terminalprogramm die Datei mit dem Firmware-
Loader, z.B. „P9-02-16.S37".

Der Fortschritt des Upload-Vorgangs wird durch die Ausgabe von Punkten
im Terminalfenster angezeigt.

Das INSYS Modem 56k small EU 2.1 meldet den erfolgreichen Upload des
Firmware-Loaders z.B. mit
NV_RAM Uploader - Rev 06
Upload NV_RAM Data .

Sollen Sie die vorausgehende Meldung für einen erfolgreichen Upload nicht
erhalten haben, ist der Upload vermutlich fehlgeschlagen. Versuchen Sie, das
INSYS Modem 56k small EU 2.1 zurückzusetzen und den Vorgang ab Schritt 4
zu wiederholen. Sollte dies fehlschlagen und das INSYS Modem 56k small EU
2.1 nicht mehr auf AT-Befehle reagieren, wenden Sie sich bitte an den Sup-
port von INSYS MICROELECTRONICS.
8. Senden Sie jetzt mit dem Terminalprogramm die Datei mit der Firmware,
z.B. 20B7.S37

Der Fortschritt des Upload-Vorgangs wird wieder durch die Ausgabe von
Punkten im Terminalfenster angezeigt.

Das INSYS Modem 56k small EU 2.1 meldet nach erfolgreichem Upload
Device successfully programmed

Das INSYS Modem 56k small EU 2.1 setzt sich selbst zurück und ist danach
wieder betriebsbereit.
