Inbetriebnahme

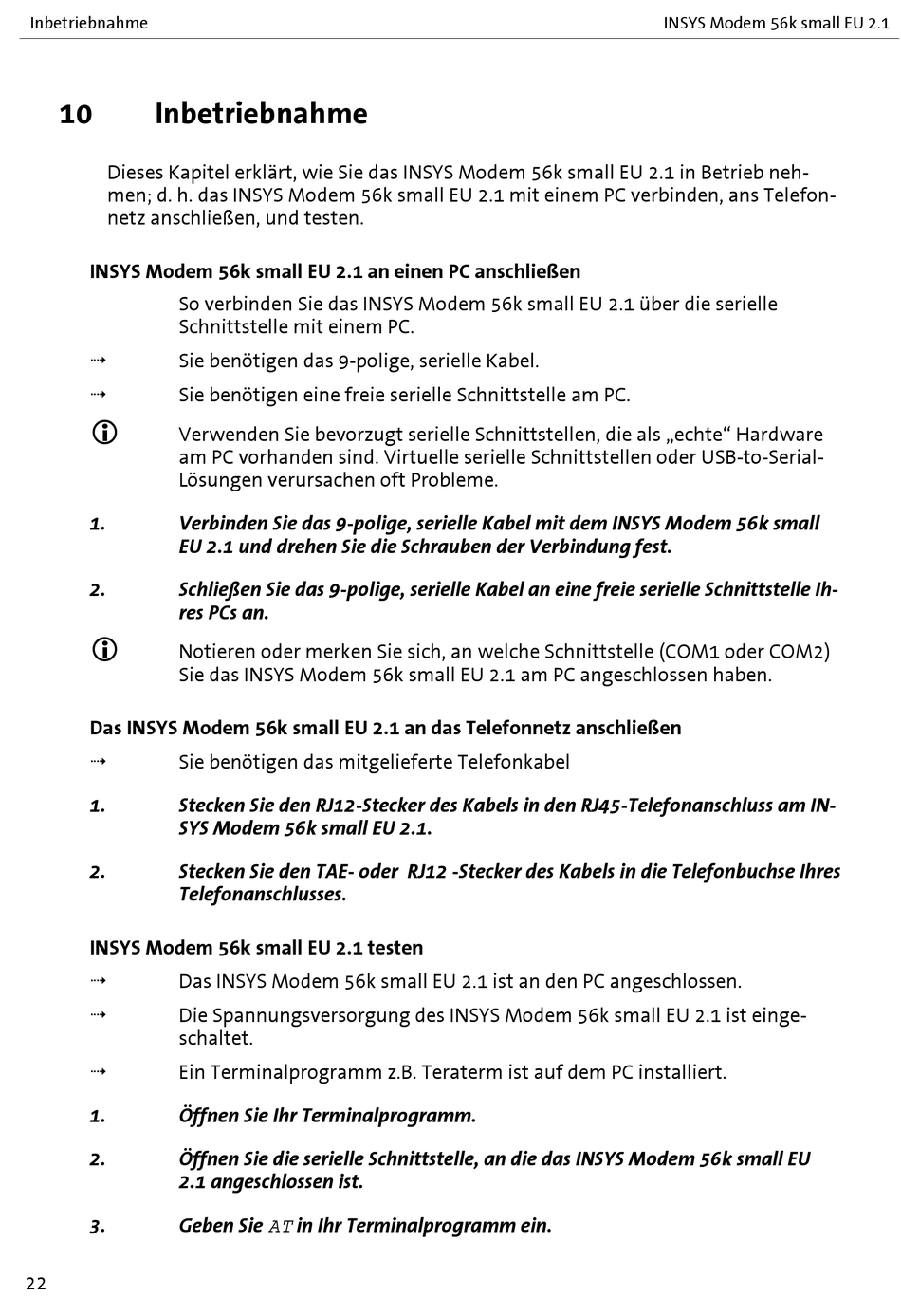

10 Inbetriebnahme
Dieses Kapitel erklärt, wie Sie das INSYS Modem 56k small EU 2.1 in Betrieb neh-
men; d. h. das INSYS Modem 56k small EU 2.1 mit einem PC verbinden, ans Telefon-
netz anschließen, und testen.
INSYS Modem 56k small EU 2.1 an einen PC anschließen
So verbinden Sie das INSYS Modem 56k small EU 2.1 über die serielle
Schnittstelle mit einem PC.

Sie benötigen das 9-polige, serielle Kabel.

Sie benötigen eine freie serielle Schnittstelle am PC.

Verwenden Sie bevorzugt serielle Schnittstellen, die als „echte" Hardware
am PC vorhanden sind. Virtuelle serielle Schnittstellen oder USB-to-Serial-
Lösungen verursachen oft Probleme.
1. Verbinden Sie das 9-polige, serielle Kabel mit dem INSYS Modem 56k small
EU 2.1 und drehen Sie die Schrauben der Verbindung fest.
2. Schließen Sie das 9-polige, serielle Kabel an eine freie serielle Schnittstelle Ih-
res PCs an.

Notieren oder merken Sie sich, an welche Schnittstelle (COM1 oder COM2)
Sie das INSYS Modem 56k small EU 2.1 am PC angeschlossen haben.
Das INSYS Modem 56k small EU 2.1 an das Telefonnetz anschließen

Sie benötigen das mitgelieferte Telefonkabel
1. Stecken Sie den RJ12-Stecker des Kabels in den RJ45-Telefonanschluss am IN-
SYS Modem 56k small EU 2.1.
2. Stecken Sie den TAE- oder RJ12 -Stecker des Kabels in die Telefonbuchse Ihres
Telefonanschlusses.
INSYS Modem 56k small EU 2.1 testen

Das INSYS Modem 56k small EU 2.1 ist an den PC angeschlossen.

Die Spannungsversorgung des INSYS Modem 56k small EU 2.1 ist einge-
schaltet.

Ein Terminalprogramm z.B. Teraterm ist auf dem PC installiert.
1. Öffnen Sie Ihr Terminalprogramm.
2. Öffnen Sie die serielle Schnittstelle, an die das INSYS Modem 56k small EU
2.1 angeschlossen ist.
3. Geben Sie AT in Ihr Terminalprogramm ein.
22
INSYS Modem 56k small EU 2.1
