INSYS Modem 56k small EU 2.1
6.4

RJ12-Telefonanschluss

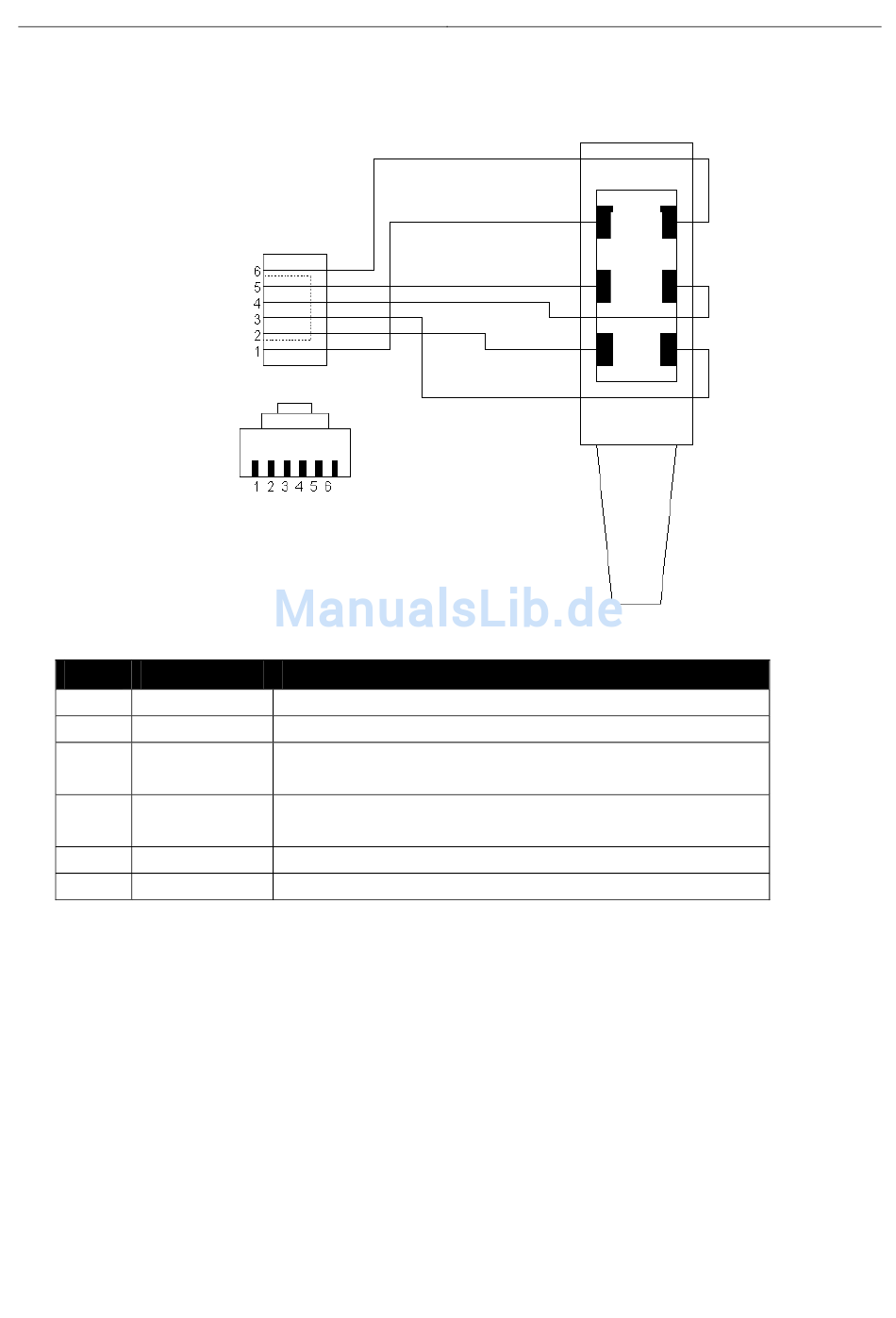

Abbildung 5: RJ12-Stecker verbunden mit TAE-Stecker

Pin Belegung
1 E
2 a2
3
a1
4
b1
5 b2
6 W

Tabelle 8: Beschreibung der Belegung des RJ12-Steckers und des TAE-Steckers

Beschreibung
Nicht verbunden (Erde)
Zum Anschluss eines nachgeschalteten Telefons.
Ankommende Telefonleitung (Amtsanschluss oder Nebenstel-
lenanlage).
Ankommende Telefonleitung (Amtsanschluss oder Nebenstel-
lenanlage).
Zum Anschluss eines nachgeschalteten Telefons.
Nicht verbunden (Weckerast)
E W
b2 b1
a2 a1
Anschlüsse
15
