INSYS Modem 56k small EU 2.1

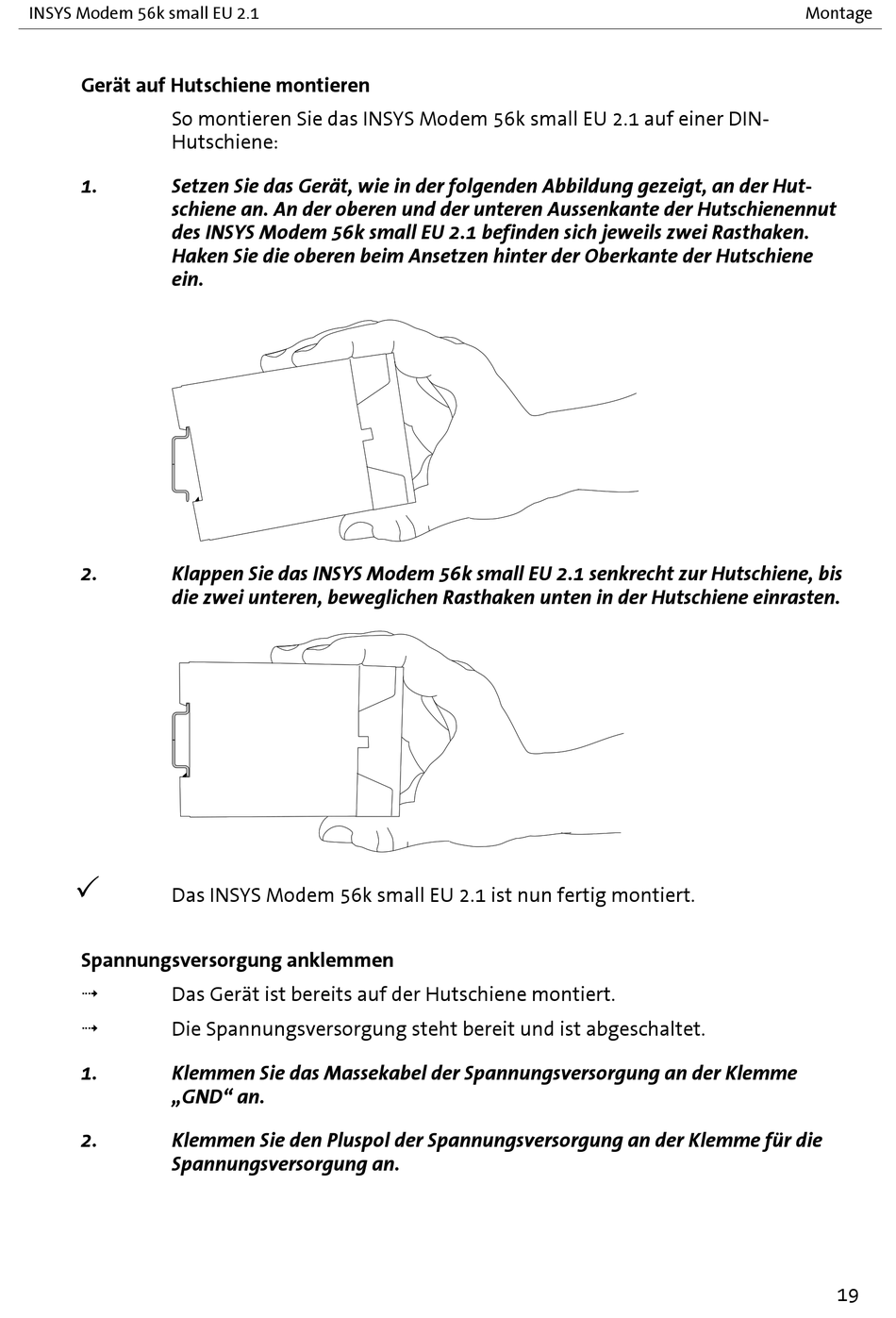

Gerät auf Hutschiene montieren
So montieren Sie das INSYS Modem 56k small EU 2.1 auf einer DIN-
Hutschiene:
1.
Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der Hut-
schiene an. An der oberen und der unteren Aussenkante der Hutschienennut
des INSYS Modem 56k small EU 2.1 befinden sich jeweils zwei Rasthaken.
Haken Sie die oberen beim Ansetzen hinter der Oberkante der Hutschiene
ein.
2.
Klappen Sie das INSYS Modem 56k small EU 2.1 senkrecht zur Hutschiene, bis
die zwei unteren, beweglichen Rasthaken unten in der Hutschiene einrasten.
Das INSYS Modem 56k small EU 2.1 ist nun fertig montiert.
Spannungsversorgung anklemmen
Das Gerät ist bereits auf der Hutschiene montiert.
Die Spannungsversorgung steht bereit und ist abgeschaltet.
1.
Klemmen Sie das Massekabel der Spannungsversorgung an der Klemme
„GND" an.
2.
Klemmen Sie den Pluspol der Spannungsversorgung an der Klemme für die
Spannungsversorgung an.
Montage
19
