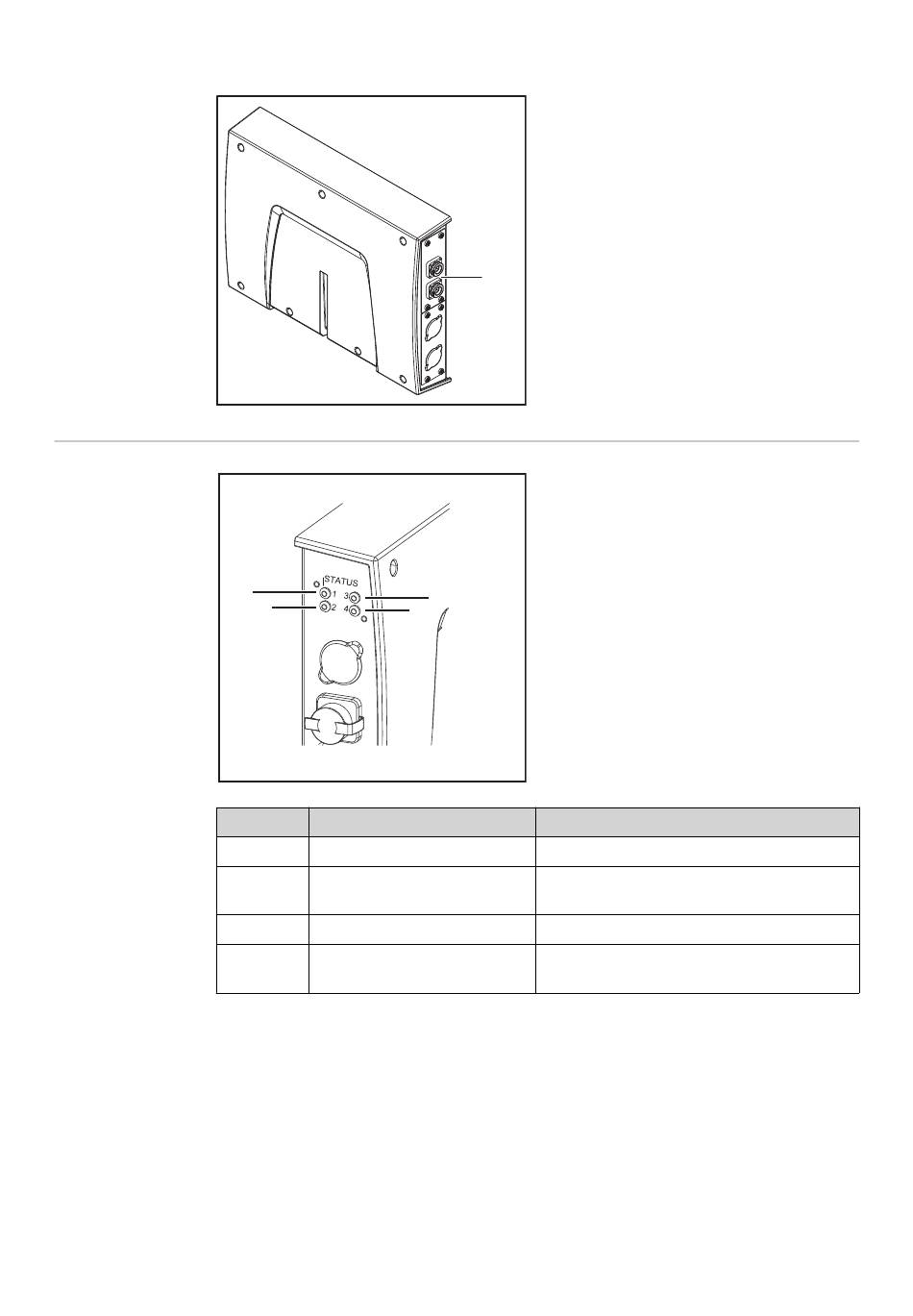

Beispiel Konfiguration ProfiNet IO, Ethernet/IP-2P, ...:
Anzeigen am In-
terface
(1)
(2)
(3) + (4)
(1)
(2)
Anzeige
Aus
Blinkt grün
keine Funktion
siehe Beschreibung des
jeweiligen Busmoduls
(2)
(2)
(3)
(4)
Bedeutung
Offline, keine Versorgungsspannung
Das Betriebssystem des Roboter-In-
terface läuft ordnungsgemäß.
-
-
Anschlüsse des jeweiligen Bus-
moduls
Die Anschlüsse des Busmoduls
führen werksseitig zur Außen-
seite des Roboter-Interface.
Der Kabelbaum der Roboter-
Steuerung wird direkt an der
Außenseite des Roboter-Inter-
face angeschlossen.
7
