Fehlerdiagnose
Sicherheit
Gefahr durch elektrischen Strom.
Schwere Personenschäden können die Folge sein.
▶
▶
▶
Gefahr durch elektrischen Strom wegen unzureichender Schutzleiter-Verbin-
dung.
Schwere Personen- und Sachschäden können die Folge sein.
▶

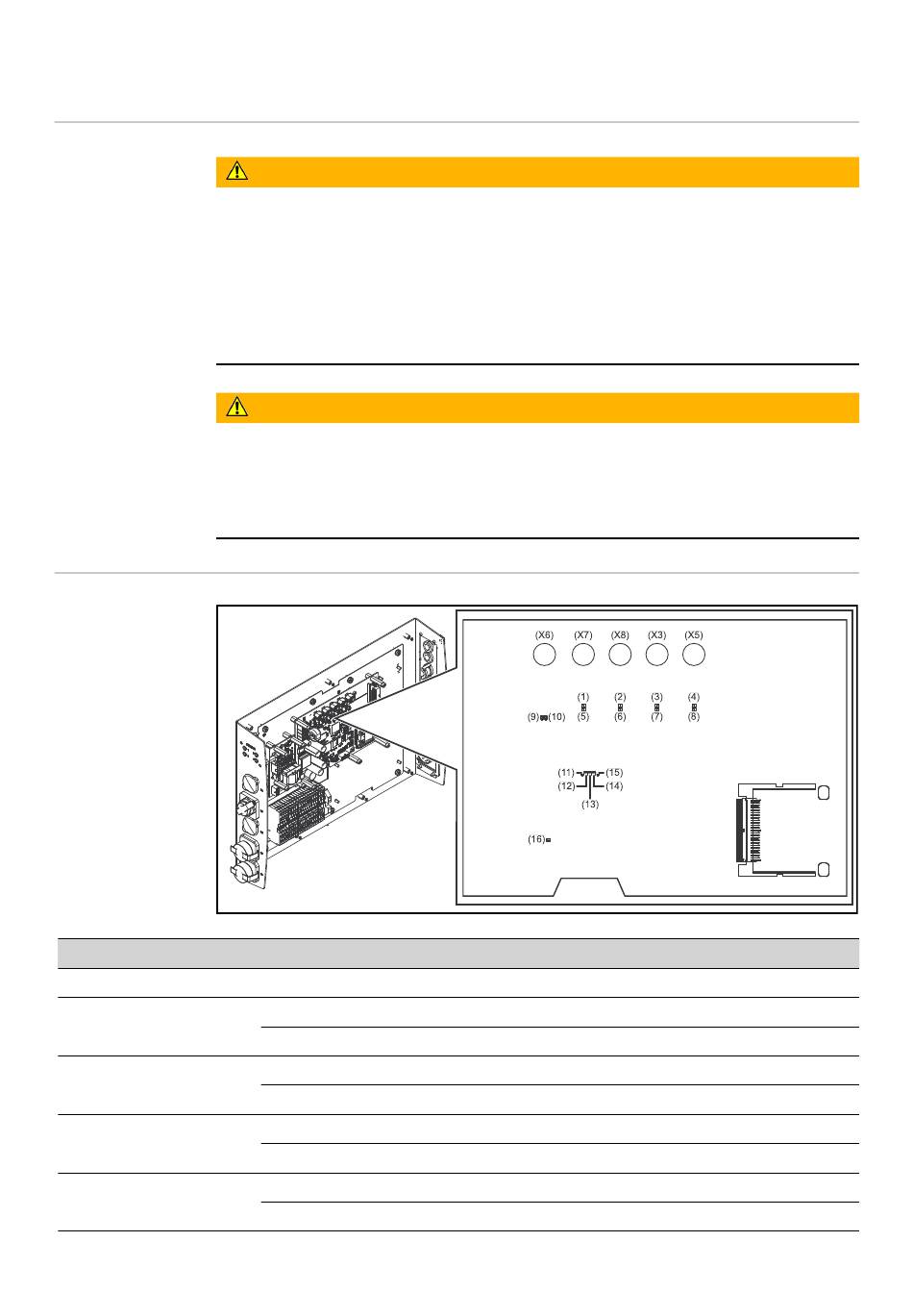

LEDs am Print
des Roboter-In-
terface
LED
(1)
LED LINK
(2)
LED LINK
(3)
LED LINK
(4)
LED LINK
WARNUNG!
Vor Beginn der Arbeiten alle beteiligten Geräte und Komponenten ausschal-
ten und von Stromnetz trennen.
Alle beteiligten Geräte und Komponenten gegen Wiedereinschalten sichern.
Nach dem Öffnen des Geräts mit Hilfe eines geeigneten Messgeräts sicher-
stellen, dass elektrisch geladene Bauteile (beispielsweise Kondensatoren)
entladen sind.
WARNUNG!
Immer die originalen Gehäuse-Schrauben in der ursprünglichen Anzahl ver-
wenden.
LEDs zur Diagnose der Netzwerkverbindung
Anzeige
leuchtet orange
aus
leuchtet orange
aus
leuchtet orange
aus
leuchtet orange
aus
Bedeutung
Übertragungsgeschwindigkeit 100 Mbit
Übertragungsgeschwindigkeit 10 Mbit
Übertragungsgeschwindigkeit 100 Mbit
Übertragungsgeschwindigkeit 10 Mbit
Übertragungsgeschwindigkeit 100 Mbit
Übertragungsgeschwindigkeit 10 Mbit
Übertragungsgeschwindigkeit 100 Mbit
Übertragungsgeschwindigkeit 10 Mbit
13
