3. INSTALLATION

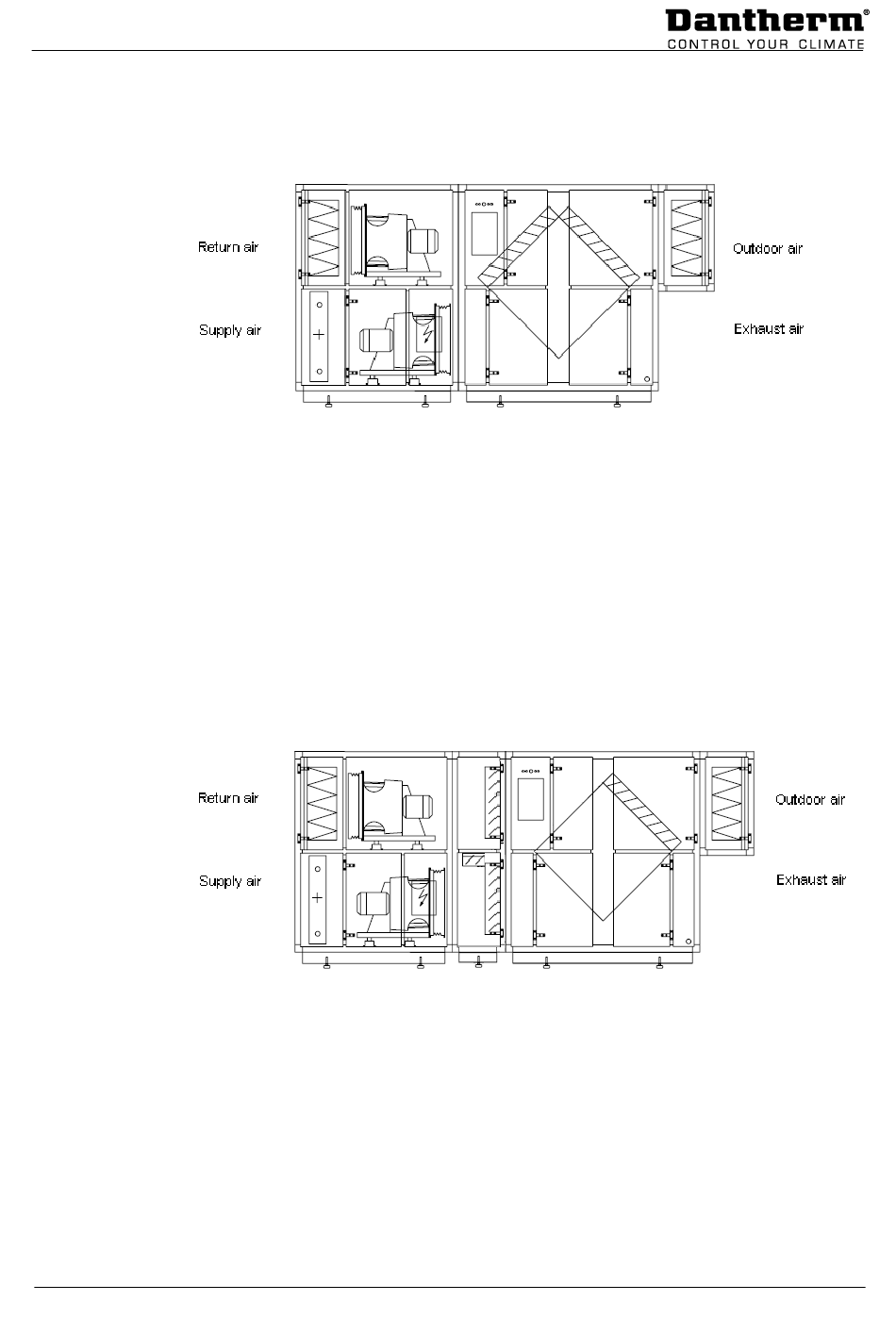

3.1.2 Konstruktion der Einheit DanX – XKS
Der DanX – XKS besteht aus einem Kreuzstrom-Wärmetauscher mit einer integrierten
Mischkammer.
Von links nach rechts besteht die Einheit aus den folgenden Komponenten/Modulen:
1)
2)
3)
4)
3.1.3 Konstruktion der Einheit DanX – XK
Der DanX – XK besteht aus einem Kreuzstrom-Wärmetauscher mit einer separaten
Mischkammer.
Von links nach rechts besteht die Einheit aus den folgenden Komponenten/Modulen:
1)
2)
3)
4)
5)
Heizfläche mit Zuluftventilator unten*.
Abluftventilator und Filter oben.
Kreuzstrom-Wärmetauscher.
Aussenluft Filter oben.
Heizfläche mit Zuluftventilator unten*.
Abluftventilator und Filter oben.
Mischteil.
Kreuzstrom-Wärmetauscher.
Aussenluft Filter oben.
7
