3. INSTALLATION
3.1 Einführung
Es gibt vier Grundmodelle der DanX-Einheiten für die Komfort Lüftung. Ihre spezielle DanX-
Einheit kann sich von diesen geringfügig unterscheiden. Wenn Sie sich hinsichtlich der
Montage der Module nicht sicher sind, wenden Sie sich bitte an Ihren Händler, um eine
genaue Zeichnung der Einheit zu erhalten. Bitte entnehmen Sie dem Typenschild auf der
Inspektionsseite des Geräts, ob Sie im Folgenden eine XWP-, RWP-, XK- oder R-Einheit
installieren.
Die Einheiten in den Zeichnungen in diesem Handbuch sind stets linksseitig, wobei die
Außenluft von rechts kommt. Falls Sie eine rechtsseitige Einheit haben, sind alle Bauteile
der Einheit umgekehrt angebracht.
Die Montage der DanX Module darf nur von geschulten Fachkräften oder von Personen
ausgeführt werden, die durch befugte Mitarbeiter beaufsichtigt werden. Es liegt in der
Verantwortung des Monteurs, diese Anleitung und andere zur Verfügung gestellte
Informationen zu lesen und zu verstehen.

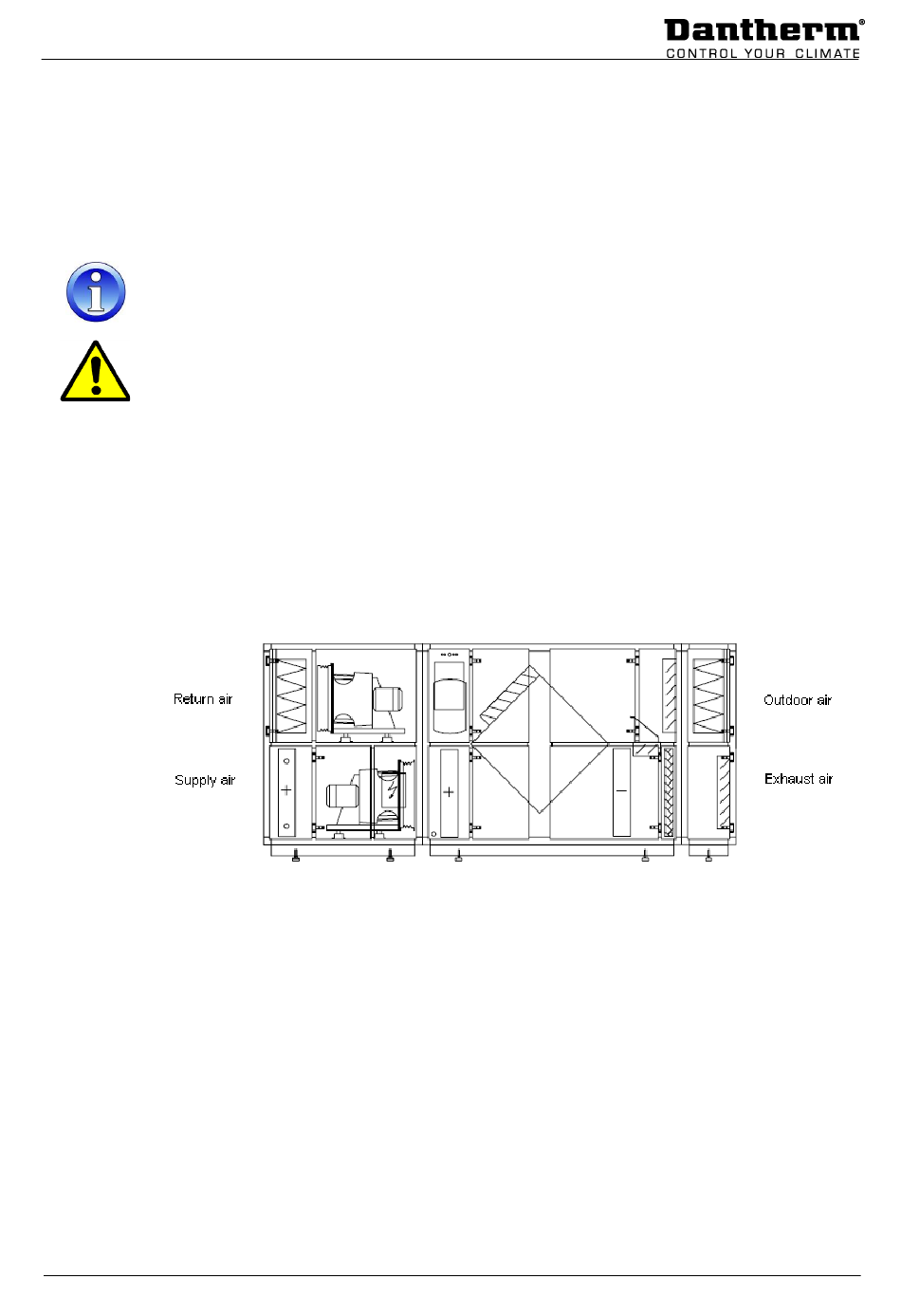

3.1.1 Konstruktion der Einheit DanX – XWPS
Das DanX - XWPS besteht aus einem Kreuzstrom-Wärmetauscher kombiniert mit einer
kompressorbetriebenen Wärmepumpe im gleichen Modul. Der Kühlkreislauf ist in das
XWPS-Modul eingebaut, mit Kühlmittel gefüllt und benötigt keine weitere Installation.
Von links nach rechts besteht die Einheit aus den folgenden Komponenten/Modulen:
1)
Heizfläche mit Zuluftventilator unten*.
2)
Abluftventilator und Filter oben.
3)
Kreuzstrom-Wärmetauscher mit Wärmepumpe.
4)
Abluftklappe und Filter oben.
