3. INSTALLATION
3.3.9 Frequenzumrichter für AC Ventilatormotoren
Die Spannung des Frequenzumrichters ist immer gefährlich, wenn das Gerät am Stromnetz
angeschlossen ist. Eine falsche Installation von Motor oder Frequenzumrichter kann die
Anlage beschädigen oder schwere oder tödliche Verletzungen verursachen. Ein Berühren
der elektrischen Teile kann tödlich sein - selbst noch nachdem die Geräte vom Stromnetz
getrennt wurden: Warten Sie mindestens vier Minuten, bis sich der Strom abgebaut hat.
Die Installation muss sowohl den Anweisungen in diesem Handbuch und dem separaten
Handbuch für den Frequenzumrichter als auch den nationalen und örtlichen Bestimmungen
und Schutzvorschriften entsprechen.
HINWEIS!
Es liegt in der Verantwortung des Benutzers oder des Aufstellers eine richtige Erdung und
richtige Schutzvorrichtungen sicherzustellen, wie in den nationalen und örtlich geltenden
Vorschriften vorgesehen.
Von Dantherm Air Handling gelieferte Frequenzumrichter befinden sich im Ventilatorteil, wo
sie für den Transport aufbewahrt sind. Packen Sie die Frequenzumrichter aus und
montieren Sie sie entweder auf einen speziellen Rahmen auf den Ventilatorteil oder an einer
anderen Stelle neben der DanX-Einheit, je nachdem, was bestellt wurde.
Wenn die Frequenzumrichter auf den Ventilatorteil montiert werden, ist die gesamte
Verkabelung bereits im Werk vorgenommen und für eine vollständige Installation sind nur
die folgenden Schritte durchzuführten.
•

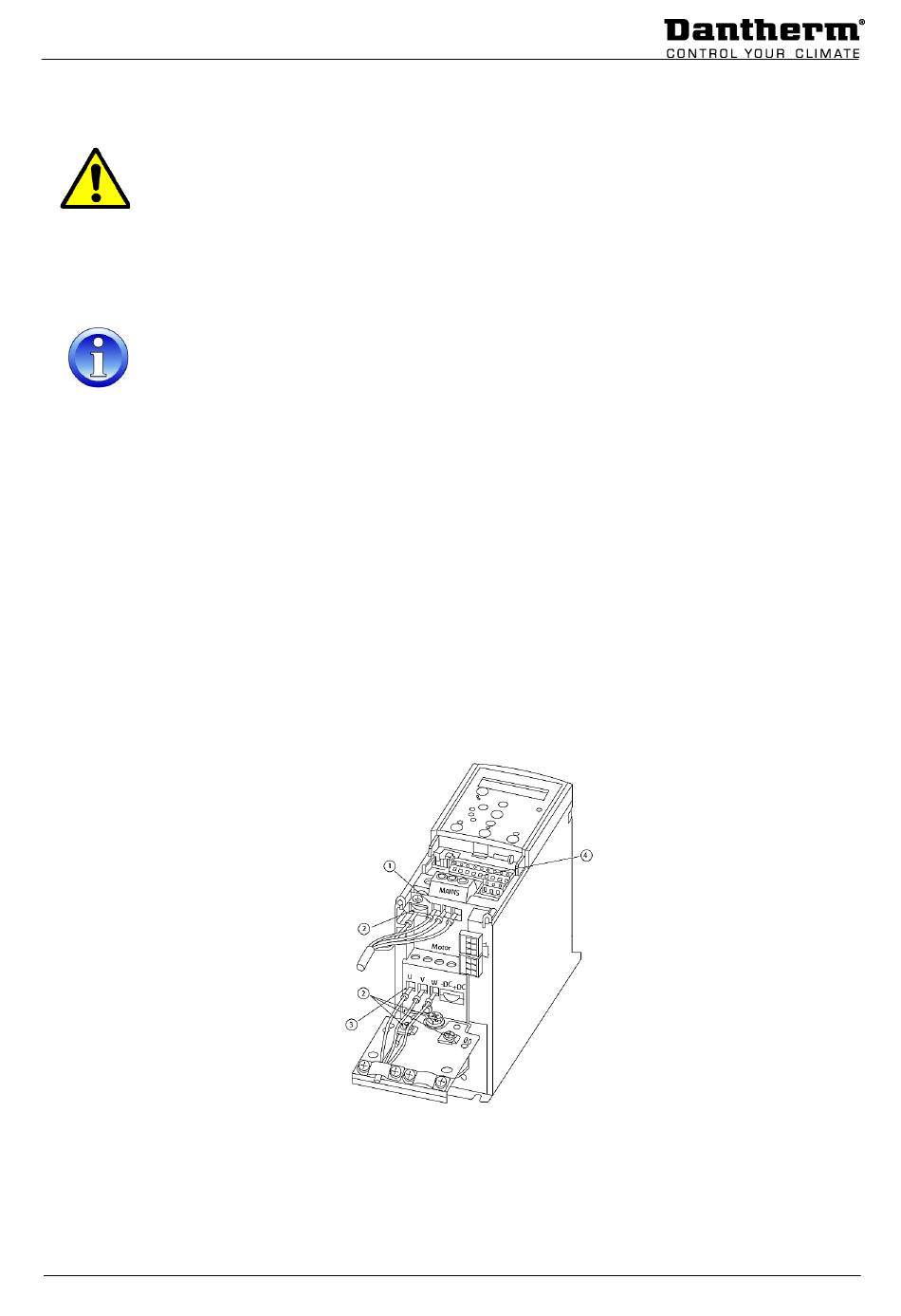

Entfernen Sie die untere Kunststoff-Schutzabdeckung an den Anschlüssen des
Frequenzumrichters.
•
Schließen
Schaltdiagramm an den Anschlüssen der Frequenzumrichter (4) an.
•
Verbinden Sie die vorverdrahteten Kabel für das Stromnetz (3).
•
Verbinden Sie die vorverdrahteten Kabel für den Motor (1).
Wenn die Frequenzumrichter getrennt von der DanX-Einheit aufgestellt werden, muss die
gesamte Verkabelung gemäß den Anschlussdiagrammen und dem Handbuch zu den
Frequenzumrichtern (mit der DanX-Einheit geliefert) sowie dem Handbuch für den Danfoss
Wechselrichter vorgenommen werden.
Sie
das Kabel
für
15
den
Steuerstrom entsprechend
dem
DanX
