3. INSTALLATION
3.2.2 Obere Module
Nach der Installation der unteren Module (siehe Kapitel 3.2.1) können die oberen Module
folgendermaßen auf die unteren platziert werden.
•
Das Modul mit einem Gabelstapler anheben und von der Palette auf das untere Modul
schieben.
•
Verwenden Sie einen Riemen, um die Module so eng wie möglich aneinander zu
bekommen. Die Riemen dürfen nur unten und/oder oben an den Modulen befestigt
werden.
•
Verwenden Sie wie in Kapitel 3.2.1 beschrieben die Montageschienen nicht nur
vertikal, sondern auch horizontal, um das obere Modul mit dem unteren zu verbinden.

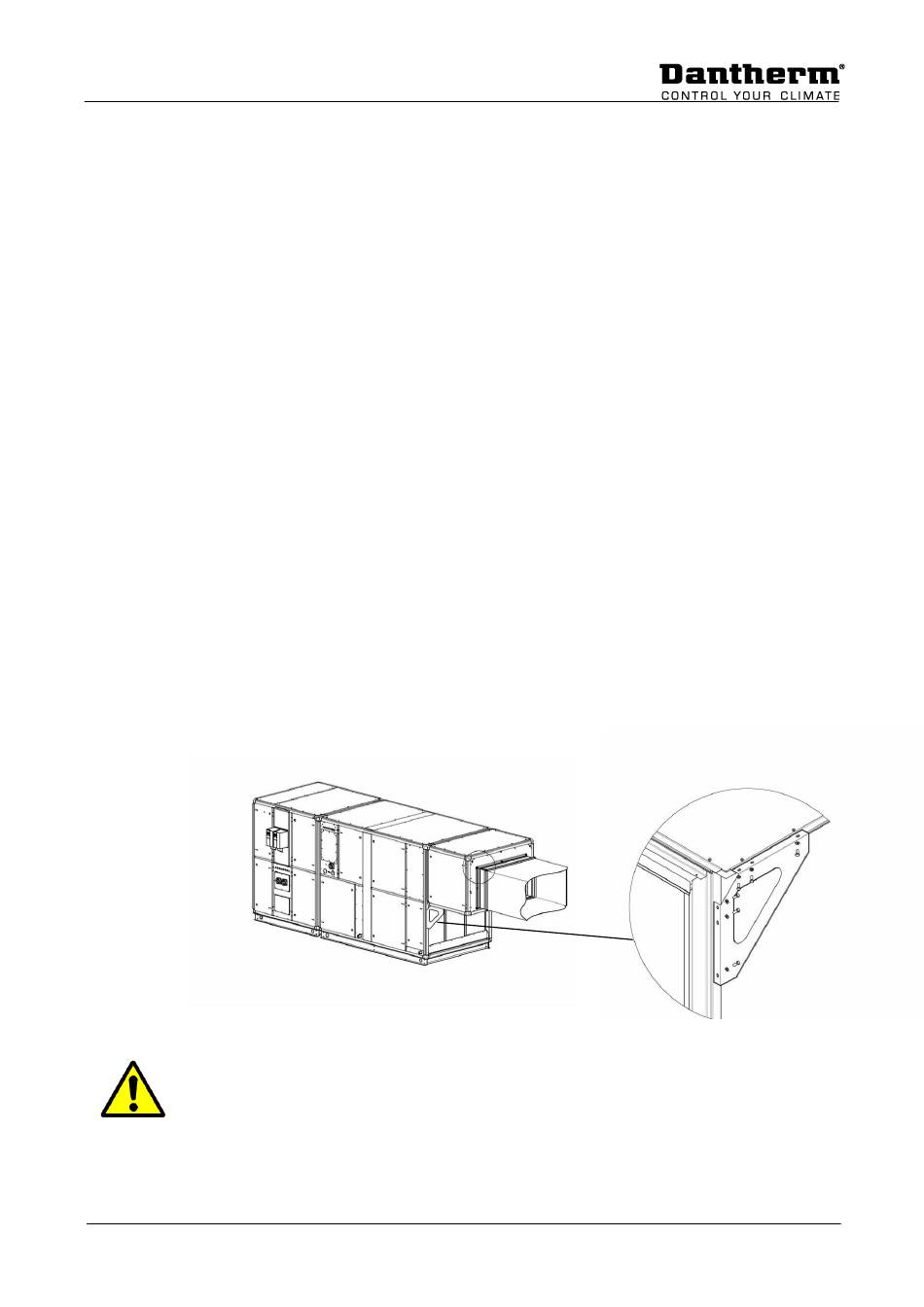

3.2.3 Hängende Filtermodule mit halber Höhe
Hängende Filtermodule mit halber Höhe werden auf ein Set von Stützwinkeln montiert
(befinden sich in einer Box im Modul).
Gehen Sie bei der Montage der Module folgendermaßen vor:
•
Schrauben Sie mit den mitgelieferten Schrauben die Stützwinkel in den Endrahmen
der DanX-Einheit.
•
Heben Sie das Filtermodul auf die Stützwinkel.
•
Befestigen Sie das Filtermodul mit den Montageschienen oben und an der Seite des
DanX. Die Montageschienen können nur auf drei Seiten verwendet werden, nicht
unter dem Modul.
•
Verwenden Sie die selbstschneidenden Schrauben, um das Filtermodul an den
Stützwinkeln anzubringen.
Wichtig:
Wenn das Modul länger ist als 880 mm oder neben dem Filter noch andere Funktionen
enthält, muss das Modul am freien Ende abgestützt werden, damit es nicht absinkt. Eine
Stütze hierfür ist nicht im Lieferumfang enthalten.
