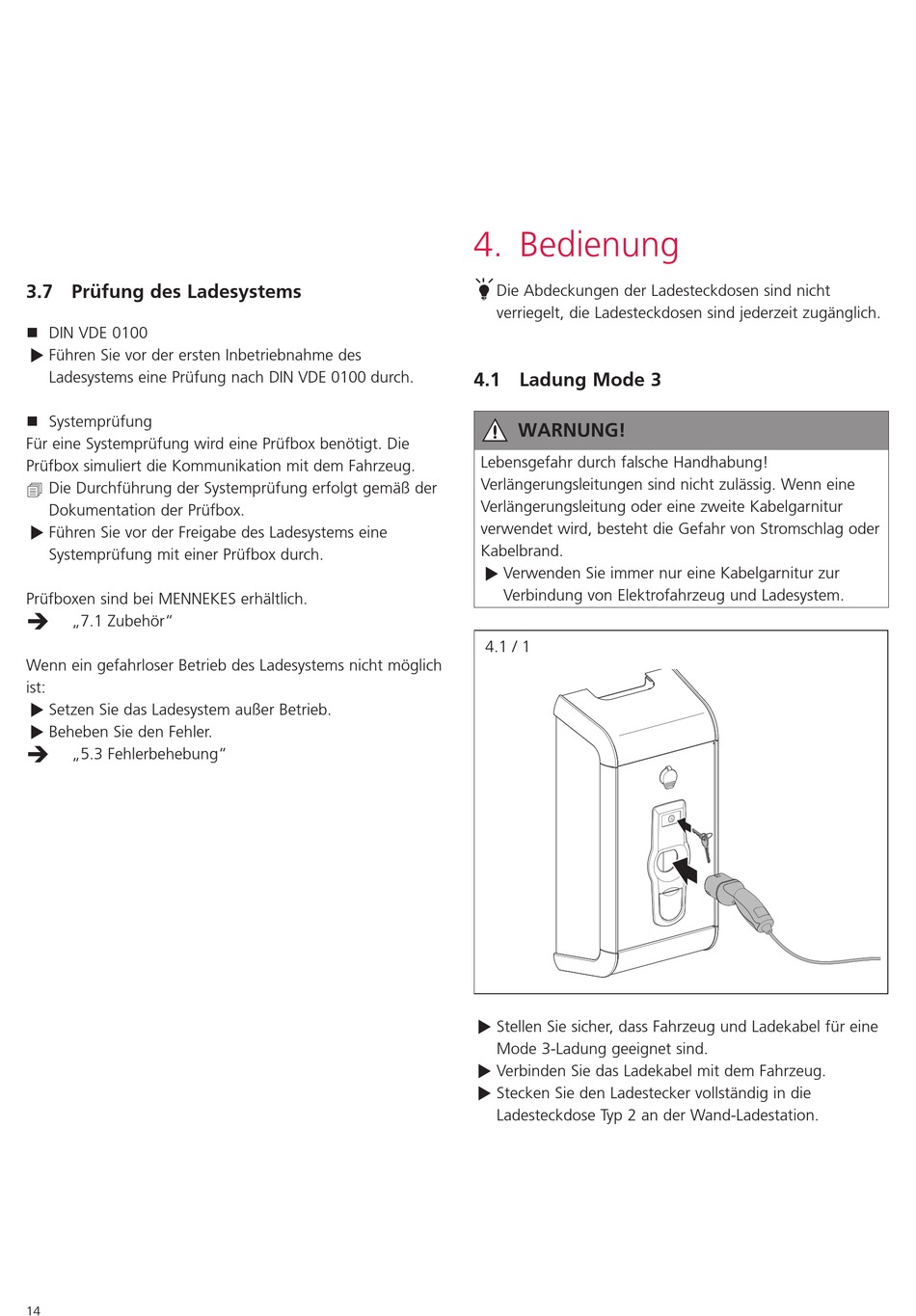

3.7 Prüfung des Ladesystems
„ DIN VDE 0100
f
Führen Sie vor der ersten Inbetriebnahme des
Ladesystems eine Prüfung nach DIN VDE 0100 durch.
„ Systemprüfung
Für eine Systemprüfung wird eine Prüfbox benötigt. Die
Prüfbox simuliert die Kommunikation mit dem Fahrzeug.
Die Durchführung der Systemprüfung erfolgt gemäß der
Dokumentation der Prüfbox.
f
Führen Sie vor der Freigabe des Ladesystems eine
Systemprüfung mit einer Prüfbox durch.
Prüfboxen sind bei MENNEKES erhältlich.
è
„7.1 Zubehör"
Wenn ein gefahrloser Betrieb des Ladesystems nicht möglich
ist:
f
Setzen Sie das Ladesystem außer Betrieb.
f
Beheben Sie den Fehler.
è
„5.3 Fehlerbehebung"
14
4. Bedienung
ڟ
Die Abdeckungen der Ladesteckdosen sind nicht
verriegelt, die Ladesteckdosen sind jederzeit zugänglich.
4.1 Ladung Mode 3
WARNUNG!
Lebensgefahr durch falsche Handhabung!
Verlängerungsleitungen sind nicht zulässig. Wenn eine
Verlängerungsleitung oder eine zweite Kabelgarnitur
verwendet wird, besteht die Gefahr von Stromschlag oder
Kabelbrand.
f
Verwenden Sie immer nur eine Kabelgarnitur zur
Verbindung von Elektrofahrzeug und Ladesystem.
4.1 / 1
f
Stellen Sie sicher, dass Fahrzeug und Ladekabel für eine
Mode 3-Ladung geeignet sind.
f
Verbinden Sie das Ladekabel mit dem Fahrzeug.
f
Stecken Sie den Ladestecker vollständig in die
Ladesteckdose Typ 2 an der Wand-Ladestation.
