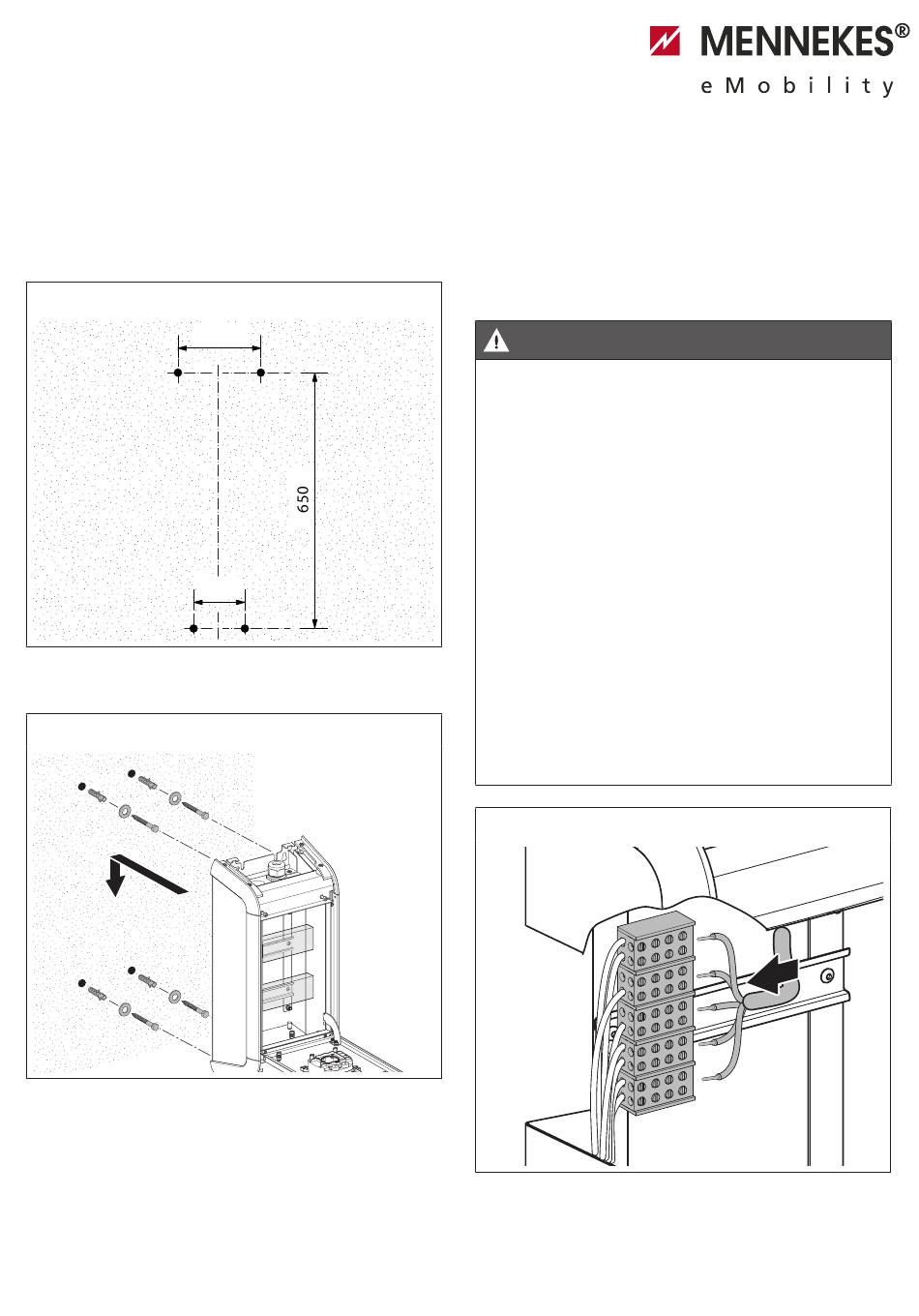

3.2.3 / 2
f
Bohren Sie die Löcher in die Wand.
3.2.3 / 3
f
Setzen Sie geeignetes Befestigungs material in die Wand
ein (z. B. Fischer UX8 x 50 mit Holzschraube 5 mm).
f
Hängen Sie das Gerät auf und ziehen Sie die Schrauben
fest an.
f
Kontrollieren Sie, dass die Wand-Ladestation fest und
sicher angebracht ist.
160
100
3.3 Anschluss an die Stromversorgung
GEFAHR!
Lebensgefahr durch Stromschlag!
Bauteile stehen unter elektrischer Spannung.
Die Berührung von stromführenden Teilen kann zu
elektrischem Schlag, Verbrennungen oder Tod führen.
f
Vor Arbeiten am Ladesystem trennen Sie die Anlage
von der Stromversorgung.
f
Stellen Sie sicher, dass während der Arbeiten die
Stromversorgung unterbrochen bleibt.
f
Stellen Sie sicher, dass ein ausreichender Abstand
zwischen Niederspannungsleitungen und
Kleinspannungs- oder BUS-Leitungen besteht.
Ohne Schutzeinrichtungen besteht Lebensgefahr!
Allstromsensitive FI-Schutzschalter (Typ B) dürfen nicht
hinter pulsstromsensitiven FI-Schutzschaltern (Typ A)
montiert werden.
DIN VDE 0100 Teil 530 beachten.
f
Stellen Sie sicher, dass der Anschluss nicht hinter
pulsstromsensitiven FI-Schutzschaltern (Typ A) erfolgt.
3.3 / 1
f
Schließen Sie die Versorgungsleitung gemäß der
Klemmenbeschriftung an (ausschließlich Kupfer-
leitungen, starr 2,5 - 25 mm
Drehmoment 3 Nm).
2
, flexibel 1,5 - 16 mm
2
,
11
