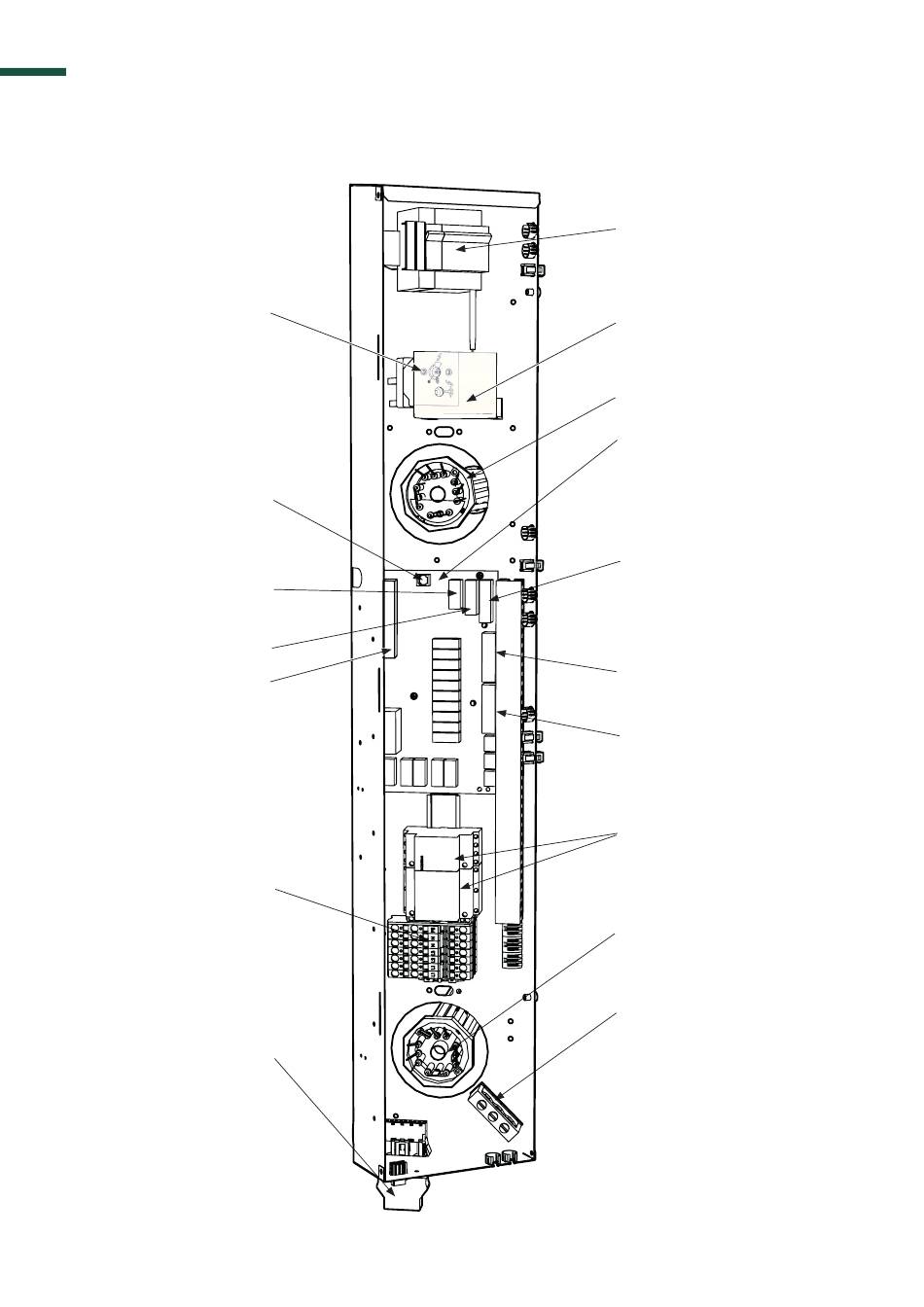

15.2 Positionierung von elektrischen Bauteilen

Zusatzheizung Thermostat
Anschluss an Display
Reihenklemme:
G41-G48
Reihenklemme:
G31-G40
Reihenklemme:
G61-G76
Elektrische Installation
CTC EcoZenith i255
Stromversorgung der
Wärmepumpe
Der schwarze Stecker,
der nur angeschlossene
Wärmepumpen mit
Strom versorgt, wird hier
angeschlossen.
100
Automatische Trennschalter
Max. Thermostat
Obere elektr. Heizpatrone
Kommunikation WP
Reihenklemme: G51-G53
Braunes Kabel: G51
Weißes Kabel: G52
Grünes Kabel: G53
Reihenklemme: G11-G22
Reihenklemme: A11-A20
Reihenklemme: A21-A30
Schütze
Untere elektr. Heizpatrone
Kabelschelle
