CTC

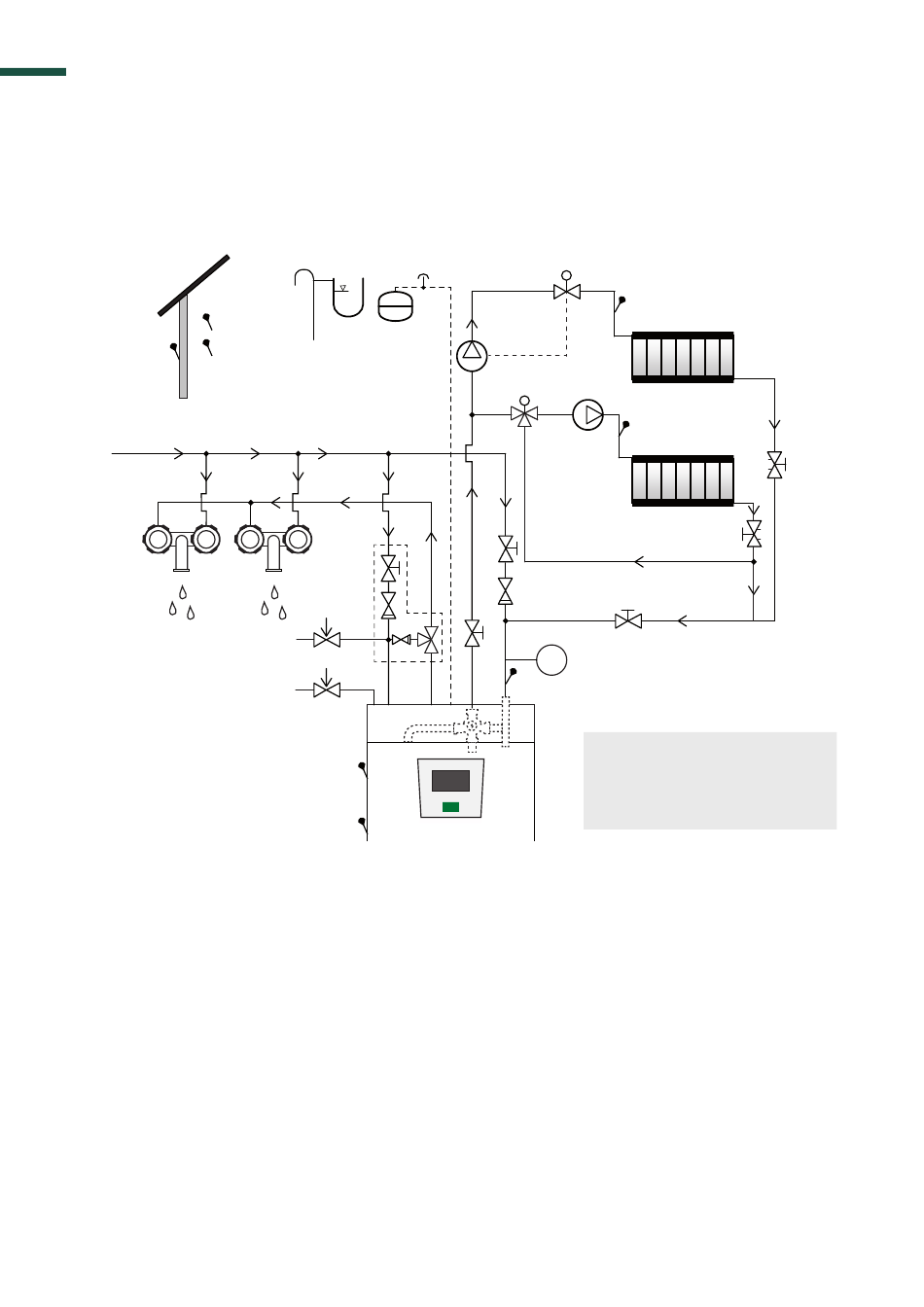

14.2 Schematische Darstellung
Hierin ist die Hauptverbindung zwischen dem CTC EcoZenith i255 und dem
Heizkreis und Warmwassersystem des Hauses dargestellt. Unterschiedliche
Installationen und Systeme können unterschiedlich aussehen, beispielsweise
Ein- oder Zwei-Rohr-Systeme. Daher kann die fertige Installation vom Schema
abweichen.
B11
B12
B15
Cold water inlet
01
CTC EcoZenith i255
B1
Vorlauffühler, Heizkreis 1
B2
Vorlauffühler, Heizkreis 2
B5
Sensor Speicher oben
B6
Sensor Speicher unten
B7
Sensor, Rücklauf Heizkörper
B11
Raumfühler 1
B12
Raumfühler 2
B15
Außenfühler
G1
Umwälzpumpe, Heizkreis 1
G2
Umwälzpumpe, Heizkreis 2
Y1
Mischventil für bivalentes Heizsystem
90
Exp
G1
90
93
65
94
92
Y1
B5
c
T
c
B6
01
Y2
11
12
47
48
65
90
91
92
93
94
95
47
B1
11
Y2
G2
B2
12
48
94
P
95
B7
Heizkreis 2 kann nur die
i
gleiche oder eine niedrigere
Temperatur abgeben wie
Heizkreis 1.
Mischventil, Heizkreis 2
Heizkreis 1
Heizkreis 2
Elektrisches Absperrventil, Heizkreis
Rückschlagventil für zugeführtes Kaltwasser
Mischventil für Warmwasser
Füllventil, Heizkreis
Regelventile für Heizspiralen
Sicherheitsventil (werkseitig installiert), 2,5 bar
Sicherheitsventil für Warmwasser
Absperrventil
System-/Kesseldruck am Rücklauf
91
91
