15.1

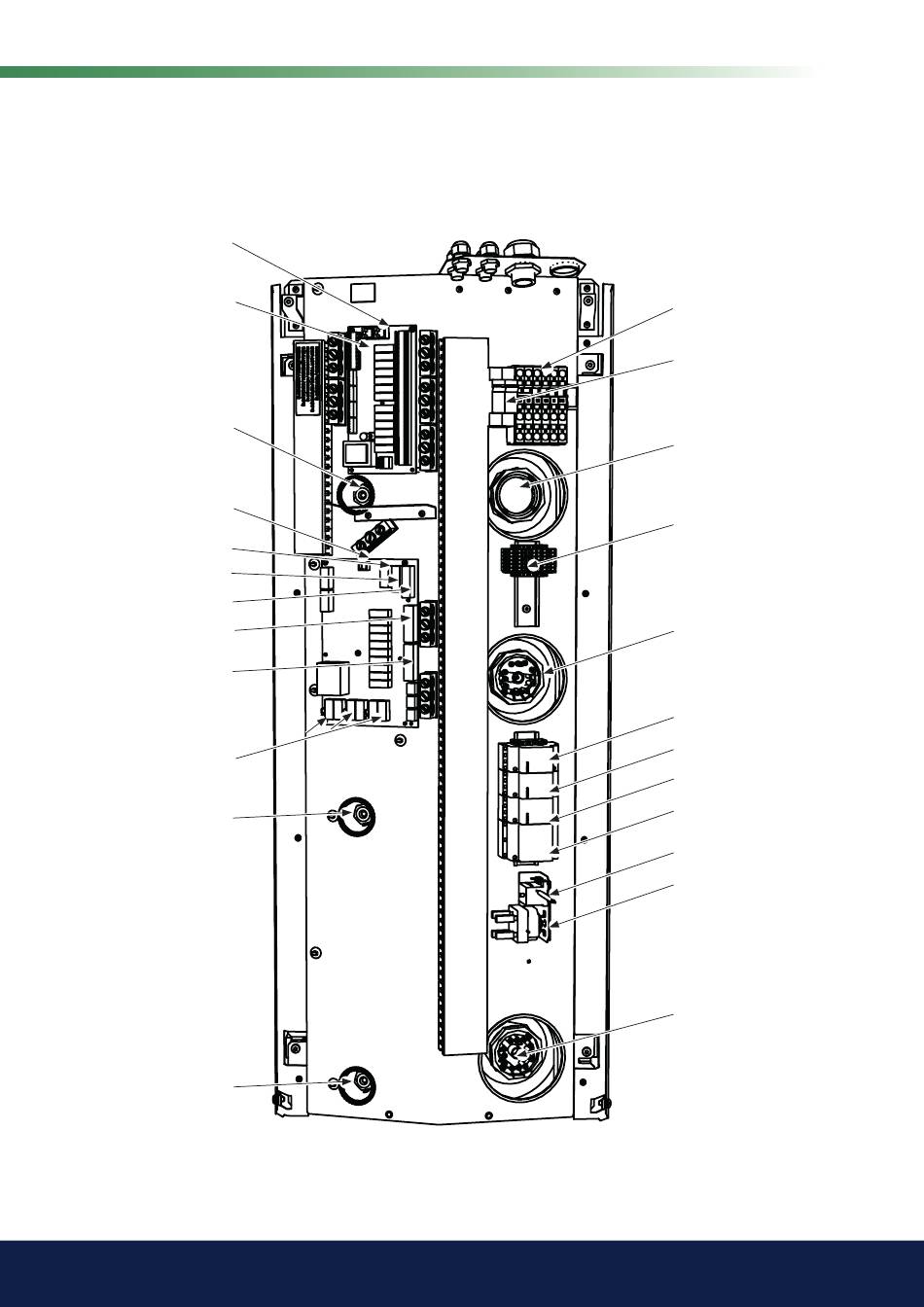

Positionierung der elektrischen Bauteile
Anschluss an
Display A1
Erweiterungsplatine A3
Anschlüsse X1-X7
Fühler, oben B5
Hauptstrom-
kreisplatine A2
Reihenklemmen:
G41-G48
Reihenklemmen:
G31-G40
Reihenklemmen:
G11-G22
Reihenklemmen:
A11-A20
Reihenklemmen:
A21-A30
Anschlüsse,
elektr.
Heizpatrone
Fühler, unten B6
Solarfühler B33
Stromversorgung
L1 – 3x400 V/(1x230 V)
L2 – 3x400 V
L3 - 3x400 V
Flinke Sicherungen F1/F2
3x400 V – Buchse f. el.
Zusatzhzg. E5.
1x230 V – Elektrische
Heizung E1-3 a/b
Reihenklemme X10
3x400 V - Obere el.
Heizung E1-3 a/b
3x400 V - Schütz K4
3x400 V - Schütz K3
3x400 V - Schütz K2
Schütz K1
Max. Thermostat F10
Ersatz-Heizungsthermostat
E13
3X400 V - Untere el.
Heizung E1/E4
135
CTC EcoZenith i555 Pro
