15.5 Einstellungen, die vom Elektriker vorgenommen werden
Die folgenden Einstellungen müssen nach der Installation von einem Elektriker
durchgeführt werden:
Auswahl der Größe der Hauptsicherung
•
•
Einstellung der Leistungsbegrenzung für die elektrische Heizpatrone
•
Den Raumfühler-Anschluss kontrollieren.
•
Überprüfung, ob die angeschlossenen Fühler plausible Werte liefern.
Führen Sie die unten aufgeführten Prüfungen aus.
Auswahl der richtigen Hauptsicherung
Siehe Abschnitt „Erstinbetriebnahme".
Überprüfung des Raumfühleranschlusses
Das Menü „Fachmann/Service/Funktionstest/Heizkreis" öffnen.
•
Gehen Sie zur Option „LED Raumfühler" und drücken Sie auf OK.
•
Wählen Sie mithilfe der Plustaste Ein und drücken Sie auf OK.
•
Überprüfen Sie, ob die LED-Anzeige des Raumfühlers aufleuchtet. Ist
dies nicht der Fall, überprüfen Sie die Kabel und Verbindungen.
Wählen Sie mithilfe der Minustaste „Aus" und drücken Sie auf OK. Die
•
Prüfung ist abgeschlossen, wenn die OK-LED erlischt.
Mit der Taste „Home" gelangen Sie zurück ins Startmenü.
•
Angeschlossene Fühler überprüfen
Wurde ein Fühler nicht richtig angeschlossen, erscheint auf dem Bildschirm
eine Meldung, z. B. „Alarm Außenfühler" Wenn mehrere Fühler nicht richtig
angeschlossen wurden, werden die verschiedenen Alarme in separaten Zeilen
angezeigt.
Wenn kein Alarm angezeigt wird, sind alle Fühler richtig angeschlossen.
Ein angeschlossener Stromfühler verursacht keinen Alarm. Der Stromwert
kann im Menü „Betriebsdaten" ausgelesen werden. Bei geringen Stromwerten
ist die Toleranz/Genauigkeit sehr gering.

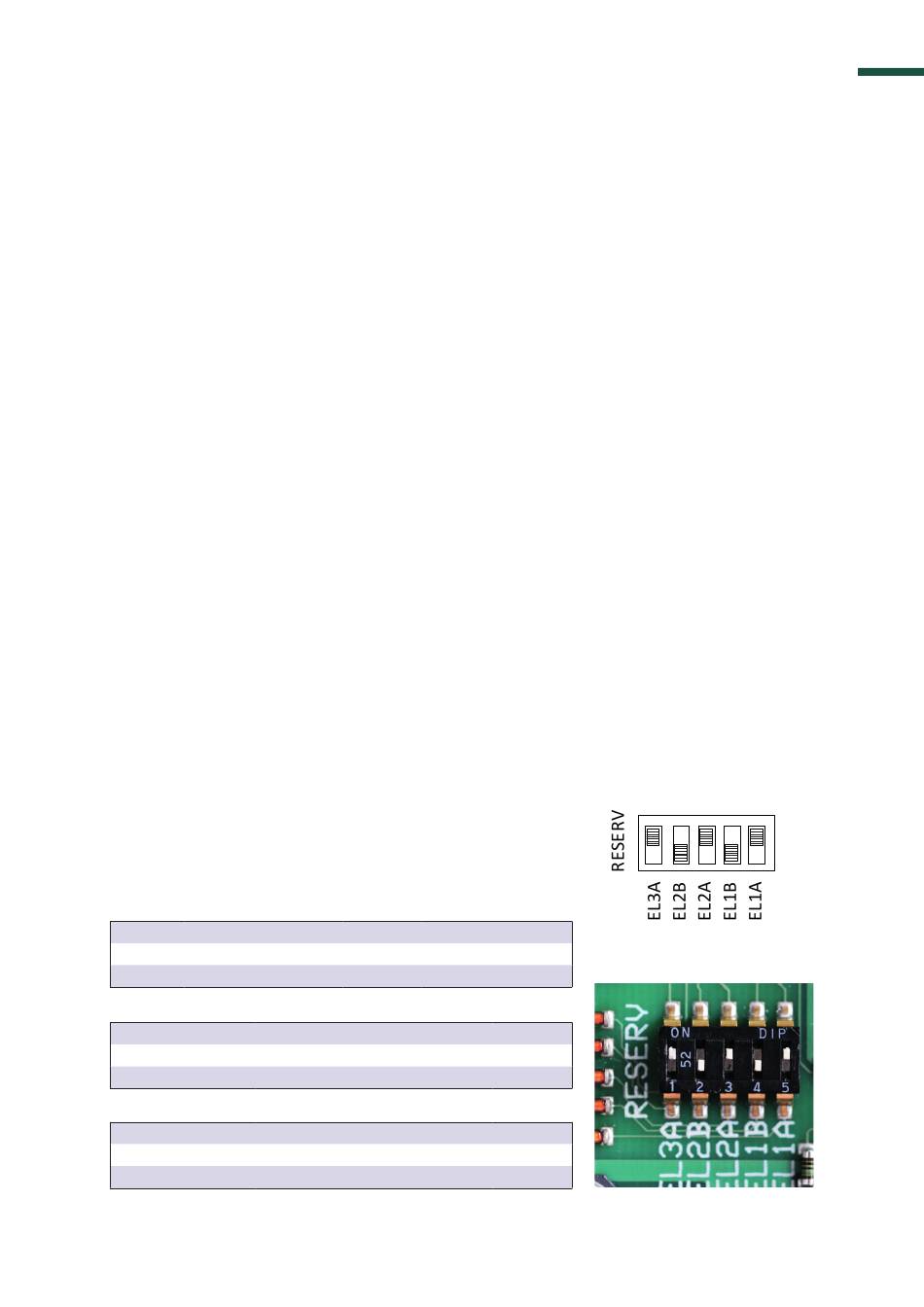

15.5.1 Installieren einer Notstromversorgung
Der DIP-Schalter an der Leiterplatte dient zum Einstellen der
Notstromversorgung. Der DIP-Schalter ist mit RESERV (BACKUP)
gekennzeichnet.
Wenn der Schalter auf ON eingestellt ist, funktioniert die Elektrozusatzheizung.
400V 3N~
EL3A
Relais
Strom
5,3 A
Ausgang
1,2 kW
2,3 kW
230V 1N~
EL2B
Relais
-
Strom
-
8,7 A
Ausgang
-
2,0 kW
230V 3~
EL2B
Relais
-
Strom
-
10,2 A
Ausgang
-
2,4 kW
EL2B
EL2A
EL1B
10 A
2,6 A
10 A
0,6 kW
2,3 kW
EL2A
EL1B
8,7 A
8,7 A
2,0 kW
2,0 kW
EL2A
EL1B
5,1 A
10,2 A
1,2 kW
2,4 kW
On
EL1A
Beispiel für 1,2+0,6+0,3 = 2,1 kW 3~
1,3 A
0,3 kW
EL1A
13 A
3,0 kW
EL1A
5,1 A
1,2 kW
