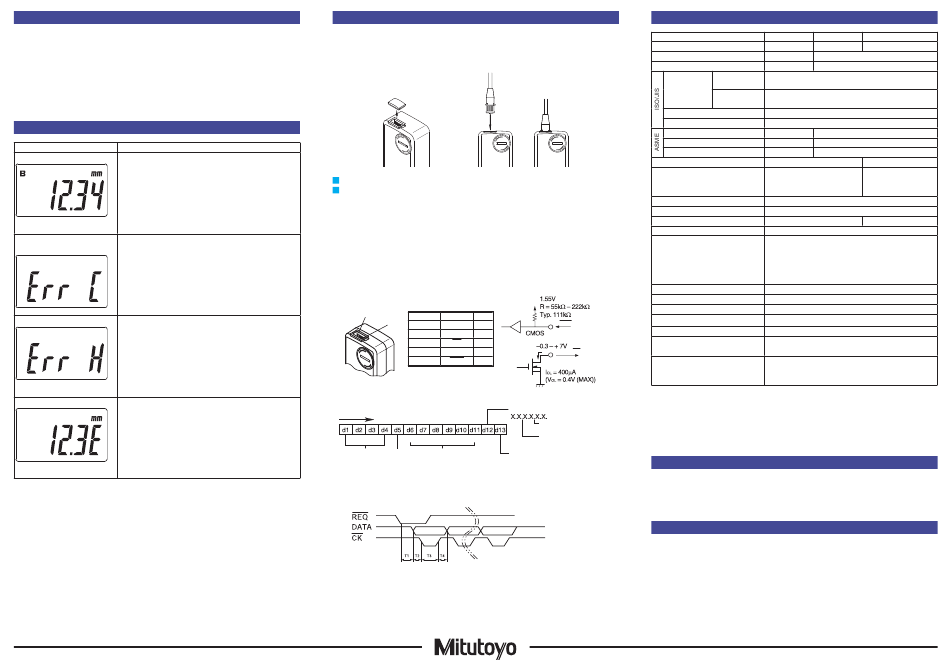

7. Vorsichtsmaßnahmen nach Gebrauch
• Messgerät zum Reinigen mit einem weichen, mit verdünntem Neutralreiniger angefeuchteten
Tuch abwischen. Keine organischen Lösungsmittel verwenden, wie z. B. Verdünner. Diese
können das Messgerät verformen oder zu Fehlern führen.
• Eine verschmutzte Messbolzen kann zu Fehlfunktionen führen. Vor Gebrauch mit einem mit Alkohol
o.ä. angefeuchteten Tuch reinigen.
• Schmieren Sie die Messbolzen nicht mit Schmieröl o. ä. ein.
• Wird das Produkt 3 Monate oder länger nicht benutzt, vor dem Einlagern die Batterie
herausnehmen. Auslaufende Batterieflüssigkeit kann das Messgerät beschädigen.
• Lagern Sie das Produkt nicht an Orten mit hoher Temperatur oder Feuchtigkeit oder viel Staub
oder Ölnebel.
8. Fehler und Fehlerbehebung
Fehlermeldungen
Ursachen und Abhilfen
Niedrige Batteriespannung
Batteriespannung zu niedrig. Neue Batterie einlegen.
Fehler durch Verunreinigung des
Der Sensor kann durch Kondensation bei plöt zlicher
Sensors
Temperaturänderung oder anderweitig verunreinigt werden.
Messgerät ausschalten und etwa 2 Stunden lang an die
Temperatur anpassen lassen.
Wenn es nach der Anpassung an die Temperatur nicht wieder
funktioniert, ist eine Reparatur erforderlich: Wenden Sie sich
an Ihren Händler oder Vertreter oder an unser Verkaufsbüro.
Hardware-Fehler
Dieser Fehler weist auf eine Hardware-Anomalie hin. Bei
dieser Fehleranzeige Messgerät reparieren lassen. Bitte
wenden Sie sich an unser Verkaufsbüro..
ABS-Synthesefehler
Diese Anzeige kann auftreten wenn die Messbolzen sehr
schnell verfahren wird, hat aber keinerlei Auswirkung auf
die Messung. Tritt dies auf, während sich die Messbolzen
nicht bewegt, ist der interne Sensor defekt. In diesem Fall
ist eine Reparatur erforderlich: Wenden Sie sich an Ihren
Händler oder Vertreter oder unser Verkaufsbüro.
3
9. Ausgabefunktion
1) Externe Ausgabe des Anzeigewertes
Der angezeigte Wert kann an ein Gerät ausgegeben werden, das das DIGIMATIC-
Ausgabeformat unterstützt. Dazu wird das Messgerät mittels Signalleitung (optional)
an das externe Gerät (z. B. externe Anzeige, Drucker, PC usw.) angeschlossen.
Abdeckkappe
1
1
Drücken Sie die [ON/OFF]-Taste (EIN/AUS), um das Produkt auszuschalten
Messgerät an externen Rechner anschließen.
2
1. Entfernen Sie den Gummikappe des Datenausgangs.
2. Verbinden Sie das Produkt und das externe Gerät mit einer Signalleitung.
Tipp
• 2 Signalleitungen, Best.-Nr. 905338 (1 m) und Best.-Nr. 905409 (2 m) stehen option-
al zur Verfügung.
• Achten Sie beim Anschließen der Signalleitung auf die korrekte Steckerausrichtung.
• Bewahren Sie die abgeschraubte Gummikappe auf, damit sie nicht verloren geht.
• Setzen Sie die Gummikappe immer ein, wenn keine Signalleitung verwendet wird.
2) DIGIMATIC Datenausgang
(5)
Pin-Nr.
Signal
(1)
GND
(1)
(2)
DATA
(3)
CK
(4)
-
(5)
REQ
3) Ausgabedatenformat
(1)
MSD
(2)
(3)
(4)
+: 0 (0000)
–: 8 (0001)
4) Zeittabelle
これはコピーです。
第三者への提供は固く禁止します。
This is a copy.
Strictly prohibit providing this to any third parties.
Anschlussleitung
2
・ Eingang
I/O
REQ
-
O
O
・ Ausgang
-
DATA, CK
I
(5)
(1) Ausgabe-
2 (0100)
reihenfolge
4 (0010)
LSD
(2) Alle „F"
(3) Vorzeichen
(6)
mm: 0 (0000)
mm ： 0 (0000)
(4) Messwert
Zoll: 1 (1000)
in ： 1 (1000)
(5) Kommastelle
(6) Einheit
0 ms ≤ T1 ≤ 93,75 ms
110 μs ≤ T2 ≤ 140 μs (Typ: 122 μs)
110 μs ≤ T3 ≤ 140 μs (Typ: 122 μs)
230 μs ≤ T4 ≤ 260 μs (Typ: 244 μs)
Mitutoyo Corporation, 1-20-1 Sakado, Takatsu-ku, Kawasaki City, Kanagawa 213-8533, Japan
10. Technische Daten
Modell
ID-U1025
ID-U1025M
Best.-Nr.
575-121
575-122
Messbereich
25,4 mm
25,4 mm / 1 Zoll
Ziffernschrittwert
0,01 mm
0,01 mm / 0,0005 Zoll
Teilmessbereich
0,02 mm
Anzeigefehler
P
*1
MPE
(MPE)
Gesamtmess-
0,02 mm
bereich E
*1
MPE
Umkehrspanne H
*1
0,02 mm
MPE
Wiederholpräzision R
*1
0,01 mm
MPE
Gesamt*1*2
-
±0,001 Zoll
Umkehrspanne*1
-
0.001 Zoll
Wiederholpräzision*1
-
0.0005 Zoll
Schaftdurchmesser
ø8 mm
Messeinsatz (Standardzubehör)
Hartmetallkugel (Gewinde M2,5
x 0,45) Best.-Nr. 901312
Messkraft MPL
1,8 N oder weniger
Messrichtung
alle Richtungen
Gewicht
140 g
Schutzgrad *2
entspricht IP42 *3
CE-Kennzeichnung
EMV-Richtlinie: EN IEC 61326-1
Anforderungen für Störfestigkeitsprüfung: Ziffer 6.2
Tabelle 2
Emissionsgrenzwert: Klasse B
RoHS-Richtlinie: EN IEC 63000
Spannungsversorgung
Silberoxid-Batterie SR44 x 1 (Best.-Nr. 938882)
Batterie-Lebensdauer *4
Dauerbetrieb ca. 20.000 Stunden
Maßstab
Elektrostatisch kapazitiver ABSOLUTE Linearmaßstab
Ansprechgeschwindigkeit
unbegrenzt (keine Scanning-Messung)
Datenausgang
DIGIMATIC-Datenausgang
Temperaturbereich
Betriebstemperaturbereich: 0 °C bis 40 °C
Lagertemperaturbereich: -10 °C bis 60 °C
Standardzubehör
SR44 (wurde zur Funktionsüberprüfung verwendet),
Bedienungsanleitung mit Gewährleistung, Anlifthebel
(Best.-Nr. 21EAA426)
*1: Während der normalen Messung bei 20 ° C.
*2: Gesamtvergrößerung und Linearität.
*3: Der Schutzgrad (IP: International Protection) basiert auf IEC 60529/JIS C 0920.
*4: Die Werte gelten für die Werkseinstellungen.
*5: Die Lebensdauer der Batterie variiert je nach Nutzungsdauer und Bedingungen. Die obigen
Werte sind Richtwerte.
11. Zubehör (optional)
• Drahtabheber: Artikel-Nr. 21JZA295
• Signalleitung: Artikel-Nr. 905338 (1 m, flach gerade)
• Signalleitung: Artikel-Nr. 905409 (2 m, flach gerade)
*Zubehör (optional), außer dem oben genannten, finden Sie im Messgerätekatalog.
12. Reparaturen
Bei folgenden Fehlfunktionen muss das Gerät zur (kostenpflichtigen) Reparatur an Mitutoyo
geschickt werden. Kontaktieren Sie Ihren nächsten Händler oder unser Verkaufsbüro.
• Gestörte Messbolzenfunktion
• Geringe Genauigkeit
• Anzeige von [E] an der letzten Ziffernstelle, wenn die Messbolzen nicht bewegt wird
• Anormaler Messwert oder LCD-Störung
• Keine Wiederherstellung nach [Err C]
• Die Stromversorgung wird nicht eingeschaltet
* Wenn der Austausch einer wesentlichen oder mehrerer Komponenten erforderlich ist, behalten
wir uns das Recht vor, die Reparatur abzulehnen.
ID-U1025E
575-123
ø9,52 mm (0,375 Zoll)
Hartmetallkugel
(Gewinde-Nr. 4-48 UNF)
Best.-Nr. 21BZB005
150 g
Veröffentlichungsdatum: 1. Januar 2024
Gedruckt in Japan
