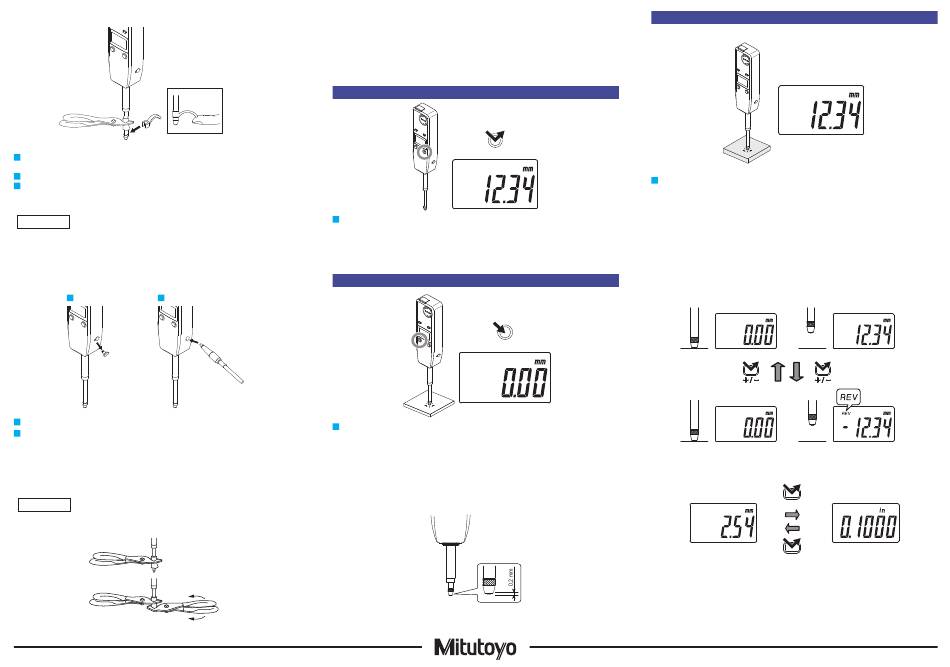

2) Montage des Anlifthebels
1
Halten Sie die Messbolzen mit einer Zange, die mit einem Lappen o.ä. gepolstert ist, so dass
sie sich nicht dreht.
2
Stecken Sie den Anlifthebel in die Messbolzen.
3
Drehen Sie den Anlifthebel, um die Ausrichtung einzustellen.
3) Montage des Drahtabhebers (optional: Teil Nr. 21JZA295)
HINWEIS
• Setzen Sie stets die Gummikappe auf, wenn kein Auslöser angebracht ist.
• Die Gummikappe wird eingeschraubt.
• Das Produkt kann beschädigt werden, wenn ein anderer Gegenstand als der Auslöser
eingesetzt oder übermäßige Kraft angewendet wird.
• Anheben und Absenken der Messbolzen, wenn der Auslöser nicht fest montiert ist, können
die internen Komponenten oder das Werkstück beschädigen.
1
2
1
Entfernen Sie die Gummikappe von der Montageöffnung für den Drahtabheber.
2
Schrauben Sie den Drahtabheber fest in die Bohrung.
Tipps
• Bewahren Sie die abgeschraubte Gummikappe auf, um deren Verlust zu vermeiden.
• Die Messbolzen kann mit dem Auslöser um 10 mm verschoben werden.
4) Austausch des Messeinsatzes
HINWEIS
Wenn Sie den Messeinsatz austauschen, drehen Sie den Messeinsatz während der
Befestigung der Messbolzen. Andernfalls kann das Produkt beschädigt werden.
Montieren und entfernen Sie die Messeinsatz mit einem Lappen und 2 Zangen (eine zum
Festhalten der Messbolzen) wie in der Abbildung gezeigt.
2
Tipps
• Der Austausch des Messeinsatzes kann die Außenabmessungen und die Messkraft
verändern oder die möglichen Messrichtungen einschränken.
• Fehler aufgrund des Messeinsatzes (Rechtwinkligkeit des flachen Messeinsatzes, Mitte des
Rollen-Messeinsatzes, usw.) addieren sich zur Längenmessabweichung.
• Verschiedene Messeinsätze sind als Optionen verfügbar. Details finden Sie in unserem Katalog.
4. Ein-/Ausschalten der Spannungsversorgung (ON/OFF)
1
Drücken Sie die [ON/OFF]-Taste [EIN/AUS], um das Gerät ein- und auszuschalten.
Tipps
• Falls sich das Gerät nicht einschalten lässt, auch wenn die [ON/OFF]-Taste gedrückt wird, ist
die Batterie möglicherweise entladen. Tauschen Sie die Batterie aus.
• Auch nach dem Ausschalten der Stromversorgung bleibt der Bezugspunkt eingestellt und die
Zählrichtung wird beibehalten.
5. ORIGIN-Einstellung (ABS-Nullpunkt)
Master
1
Setzen Sie die Messbolzen auf den Punkt, der als Nullpunkt eingestellt werden soll und
drücken Sie dann die [ORIGIN]-Taste für 1 Sekunde oder länger.
⇨ Als Wert wird 0,00 angezeigt und der ABS-Nullpunkt (ORIGIN) ist eingestellt.
Tipp
• Setzen Sie den Messeinsatz mehrmals auf das Werkstück, um sicherzustellen,
dass der gemessene Wert stabil ist.
• Dieses Produkt garantiert keine stabile Reproduzierbarkeit innerhalb von 0,2 mm vom untersten
Punkt des Messbolzenhubs (wenn die Messbolzen vollständig ausgefahren ist). Achten Sie bei der
Einstellung des ABS-Nullpunkts darauf, die Messbolzen mindestens 0,2 mm über den untersten
Punkt anzuheben.
これはコピーです。
第三者への提供は固く禁止します。
• Ein Gummipuffer federt das Auftreffen der Messbolzen ab. Daher kann es sein, dass der angezeigte
This is a copy.
Wer t am untersten Ende des Messbolzenhubs (0, 2 mm) nicht stabil ist - dies ist keine
Fehlfunktionlicherweise.
Strictly prohibit providing this to any third parties.
6. Vorgehensweise bei der Messung
1) Messung
ON/OFF
1
Messeinsatz in der gleichen Ausrichtung und unter den gleichen Bedingungen wie bei der
Einstellung des ABS-Nullpunkts auf dem Werkstück aufsetzen und den angezeigten Wert
ablesen.
Tipps
Wenn der Messeinsatz hart auf das zu messende Werkstück auftrifft, kann es sich verformen
und die Messergebnisse können beeinträchtigt werden.
2) Zählrichtung umschalten
Die Zählrichtung kann durch Drücken der Taste [+/-] geändert werden. Wenn die Messuhr auf
negative Zählung beim Eindrücken der Messbolzen eingestellt ist, wird [REV] oben links im LCD
angezeigt.
● Positive Zählung
ORIGIN
● Negative Zählung
3) Einheit umschalten
Drücken Sie die Taste [in/mm] um die Einheit zwischen in (Zoll) und mm (Millimeter) umzuschalten.
Mitutoyo Corporation, 1-20-1 Sakado, Takatsu-ku, Kawasaki City, Kanagawa 213-8533, Japan
Zu messendes Werkstück
in/mm
in/mm
Veröffentlichungsdatum: 1. Januar 2024
Gedruckt in Japan
