SYMMETRISCH UND UNSYMMETRISCH
Die meisten Störungen bei Audioinstallationen werden durch falsche
und
beschädigte
Steckverbindungen
ordnungsgemäße Verkabelung Ihrer Anlage zu gewährleisten sollten
Sie die folgenden Abschnitte aufmerksam durchlesen, es sei denn Sie
sind schon mit den Begriffen symmetrisch und unsymmetrisch vertraut.
WAS BEDEUTET UNSYMMETRISCHE KABELFÜHRUNG?
Diese Art der Verkabelung findet sich in der Regel bei den meisten
Geräten der Unterhaltungselektronik und Videosystemen. Es gibt
einen Leiter der das Signal trägt, der andere ist für die Erdung/Masse
bestimmt. Im Normalfall, bei Signalen mit geringerem Pegel, schirmt der
Masseleiter das signalführende Kabel ab.

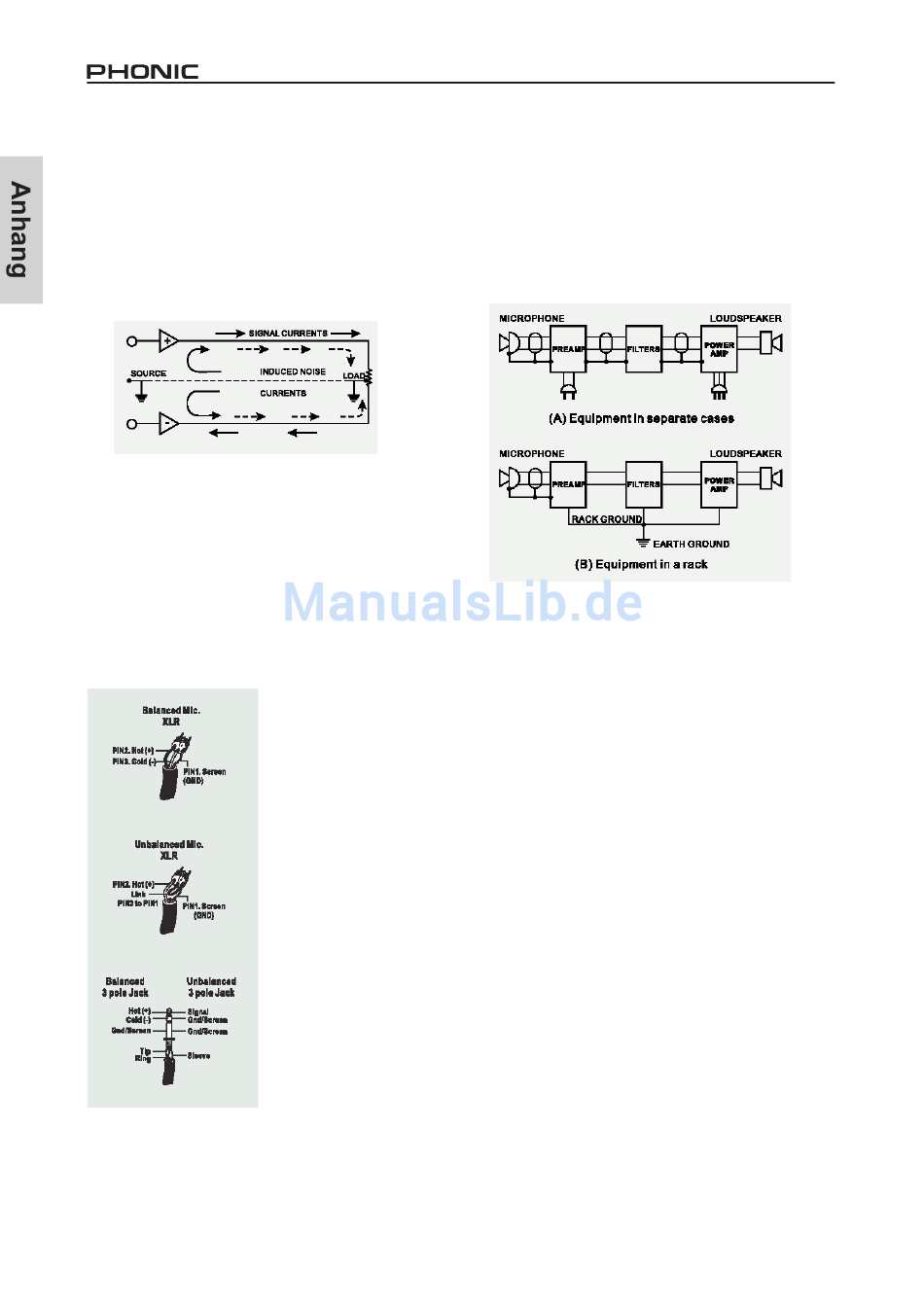

WAS BEDEUTET SYMMETRISCHE KABELFÜHRUNG?
Bei einem symmetrierten Aufbau wird das Signal über 2 Leiter
und einen zusätzlichen masseführenden Schutzleiter gesendet.
Die beiden signalführenden Leiter übertragen prinzipiell
ein identisches Signal, jedoch ist das eine gegenüber dem
anderen um 180° gedreht. Der Symmetrier Aufholverstärker in
der Eingangssektion dreht die Phase des einen Signals und
addiert dieses zu dem anderen hinzu. Störeinstreuungen,
die auf dem Kabelweg in das System eingedrungen sind,
"reiten" sozusagen auf beiden Signalwegen und sind deshalb
gleichphasig. In der Eingangssektion wird also die Phase des
einen Störsignals wiederum um 180° gegenüber dem anderen
gedreht und aufaddiert – und somit löschen sich diese beiden
Signale gegenseitig aus. Fazit: Das Nutzsignal wird übertragen,
Störeinstreuungen ausgelöscht.
6
hervorgerufen.
Um
eine
DER UNTERSCHIED
ZWISCHEN BEIDEN
VERFAHRENSWEISEN
Da
eine
symmetrische
Kabelführung
gegen
äußere
Störeinstreuungen
unempfindlich ist, muss der
Masseleiter keinen elektrischen
Strom führen, was bedeutet,
dass die beiden miteinander
verbundenen
Geräte
das
gleiche Massepotential haben,
was wiederum Grundbedingung
für ein störungsfreies System
ist.
Schauen wir uns noch mal
das unsymmetrische System
an. Dort fließt der Strom des
Signals vom Signalleiter zum
Masseleiter, also von plus nach
minus.
Das
Massepotential
der
beiden
verbundenen
Geräte ist aber nicht identisch.
Das
bedeutet
dass
dieses
System viel eher von äußeren
Störeinstreuungen beeinflusst
wird.
Symmetrische Systeme können im Gegensatz zu unsymmetrischen
durchaus über lange Kabelstrecken verlust- und störungsfrei arbeiten.
Das Ergebnis ist ein niedriger Nebengeräuschpegel bei dem symme-
trischen System.
Weil ein symmetrisches System 2 Leiter für das Signal und einen Leiter
für die Masse/Abschirmung braucht, werden mindestens drei Leiter
benötigt. Also ist hierbei die abschirmende Masse vollkommen vom
Signal getrennt.
Lesen Sie bitte den folgenden Abschnitt sorgfältig, wenn Sie Anlagen
verkabeln, egal ob symmetrisch und unsymmetrisch.
DIE KORREKTE KABELFÜHRUNG BEI SYMMETRISCHEN
VERBINDUNGEN
Verwenden Sie für die Verbindung des Audiosignals Stecker mit drei
Anschlussstiften. Stellen Sie sicher, dass das System ordnungsgemäß
geerdet ist. Verwenden Sie niemals einen masseisolierenden
Stecker, ohne das System zusätzlich separat zu erden. Dies ist eine
Grundbedingung für eine einwandfrei Audioverbindung.
Die Masseverbindung (Pin 1 bei einem XLR Stecker) muss beim
Quellgerät immer gegeben sein. Sollten sie die Masseverbindung trennen
wollen, tun Sie dies beim Zielgerät, indem Sie die Masseverbindung am
dortigen Pin 1 unterbrechen. Diese Art der Verbindung vermeidet eine
Erdschleife zwischen der Signal- und der Gehäusemasse. Erden Sie
das System immer nur über den Netzstecker, da diese Form der Erdung
einen geringeren Widerstand hat und dadurch generell die bessere,
umfassendere Erdung bietet.
Eine mögliche Ursache für auftretendes Brummen kann eine schlechte
Masseverbindung innerhalb des Systems sein. Falls Sie den Fehler
nicht lokalisieren können, verbinden Sie versuchshalber den Massepin
des Eingangssteckers mit der Erde. Wird das Brummen leiser oder
verschwindet es, prüfen Sie die netzseitige Masseverbindung Ihrer
Audioanlage. Besondere Aufmerksamkeit ist geboten, wenn die
Anlagekomponenten und Racks mit einer gewissen Entfernung
zueinander aufgestellt sind, und/oder wenn Sie eine größere Anzahl von
Leistungsendstufen verwenden.
Lassen Sie die Erdung zwischen den Racks und dem Stromverteiler von
einem Elektriker überprüfen. Stellen Sie sicher, dass eine, und zwar nur
eine, Netzerdung für das komplette Audio- bzw. Videosystem existiert
(sog. sternförmige Stromversorgung).
AM1204 / AM1204FX / AM1204FX USB
