1 CSMS Variante R ohne zusätzlichen elektrischen
Sicherheitssensor
Zur Applikation verwendbare BERNSTEIN Produkte:
hohe Codierung (unicode)
6075988059 – CSMS-SET-R-H-KA
●
6075988060 – CSMS-SET-R-H-ST
●
geringe Codierung (multicode)
6075988067 – CSMS-SET-R-L-ST
●
6075988069 – CSMS-SET-R-L-MA
●
Applikation:
Es wird eine Schutzeinrichtung mit einem CSMS überwacht.
Die sicheren Ausgänge des CSMS werden an eine Sicherheits-
auswertung angeschlossen.

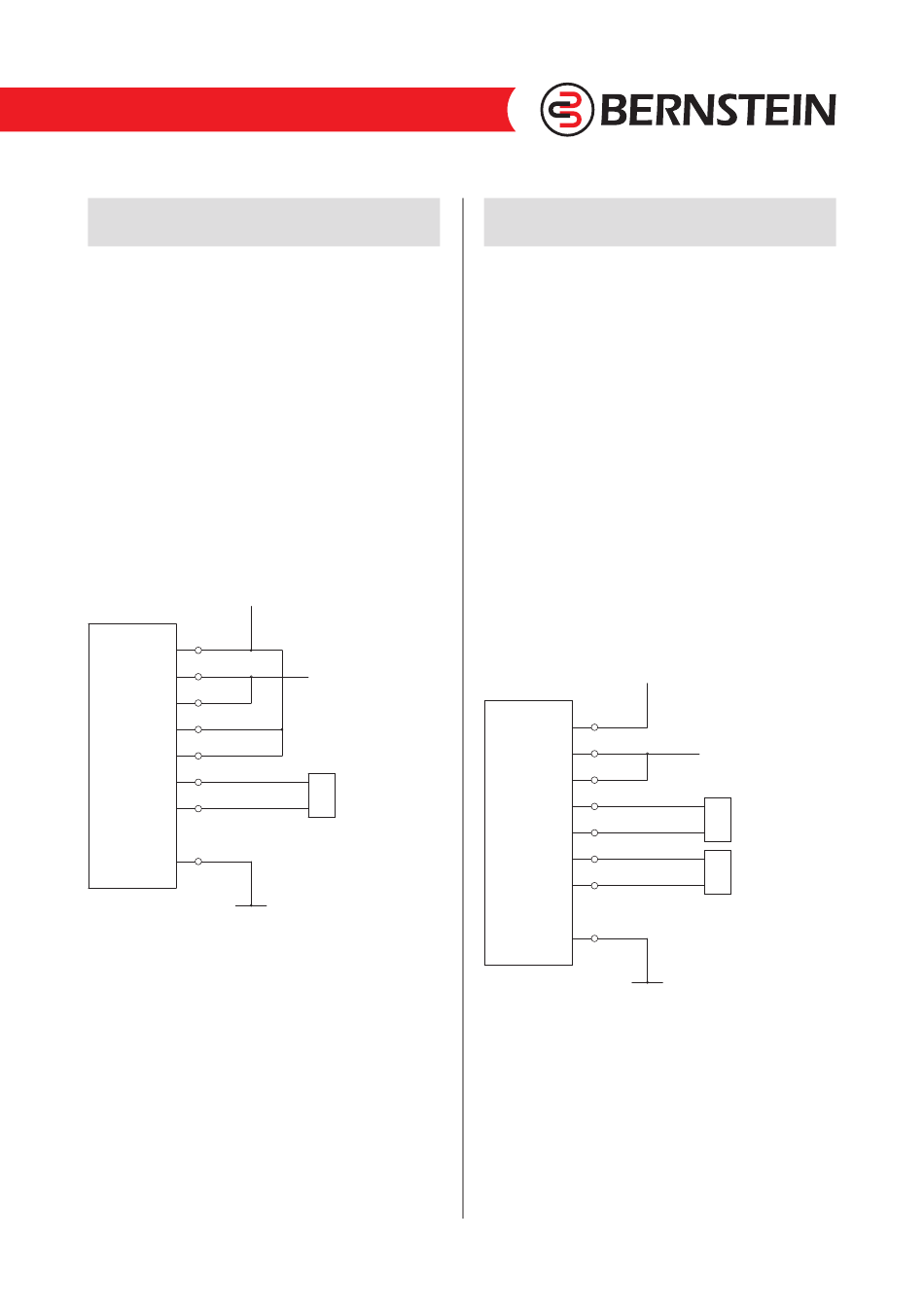

Anschlussplan
24V
8 RD
+
4 YE
Do
1 WH
Di
3 GN
I2/Q3
2 BN
I1
5 GY
Q1
6 PK
Q2
7 BU
-
Funktionsprüfung
Nach Schließen der Schutzeinrichtung (nach Erkennen des
CSMS-R
Betätigers) schaltet das CSMS die Sicherheitsausgänge ein.
Anhand der Anzeigen (LEDs) ist die Funktion überprüfbar.
Anzeigenstatus siehe Seite 14. Es ist die Anleitung der
Sicherheitsauswertung zu beachten.
Zur Applikation verwendbare BERNSTEIN Produkte:
hohe Codierung (unicode)
●
●
geringe Codierung (multicode)
●
●
Applikation:
Es wird eine Schutzeinrichtung mit einem CSMS überwacht.
Die sicheren Ausgänge des CSMS werden an eine Sicherheits-
auswertung angeschlossen.
An das CSMS ist ein zusätzlicher sicherheitsgerichteter Sensor
mit OSSD Ausgängen angeschlossen. Dieser Sensor wird mit
seinen Sicherheitsausgängen an die Eingänge I1 + I2/Q3 des
ersten CSMS angeschlossen (Anleitung des Geräteherstellers
beachten).
Anschlussplan
Diagnose
Sicherheits-
auswertung
Bild 16
Funktionsprüfung
Nach Schließen der Schutzeinrichtung (nach Erkennen des
Betätigers) und eingeschaltetem zusätzlichen Sensor schaltet
das CSMS die Sicherheitsausgänge ein. Durch Abschalten
des zusätzlichen Sicherheitssensors erfolgt dieses auch für
die Sicherheitsausgänge des CSMS. Anhand der Anzeigen
(LEDs) ist die Funktion überprüfbar. Anzeigenstatus siehe
Seite 14. Es ist die Anleitung der Sicherheitsauswertung zu
beachten.
CSMS-R/RRS: 0800000756, 0235-14 / Stand : 2 / Ausgabedatum: 2014-08-05
1 CSMS Variante R mit zusätzlichem elektrischen
Sicherheitssensor
6075988059 – CSMS-SET-R-H-KA
6075988060 – CSMS-SET-R-H-ST
6075988067 – CSMS-SET-R-L-ST
6075988069 – CSMS-SET-R-L-MA
24V
8 RD
+
4 YE
Do
1 WH
Di
3 GN
I2/Q3
2 BN
I1
5 GY
Q1
6 PK
Q2
7 BU
-
CSMS-R mit optional angeschlossenem Sicherheitssensor
Für zusätzlichen Sicher-
heitssensor CSMS-Anschluss
3 und 2 verwenden.
Diagnose
Sicherheits-
sensor mit
OSSD Ausgängen
Sicherheits-
auswertung
Bild 17
