Csms Variante Rrs Mit Automatischem Start; Csms Variante Rrs Mit Manuellem Start - Bernstein Csms-R Betriebs- Und Montageanleitung

1 CSMS Variante RRS mit automatischem Start

Zur Applikation verwendbare BERNSTEIN Produkte:
hohe Codierung (unicode)
6075988057 – CSMS-SET-RRS-H-KA
●
6075988058 – CSMS-SET-RRS-H-ST
●
geringe Codierung (multicode)
6075988066 – CSMS-SET-RRS-L-ST
●
6075988068 – CSMS-SET-RRS-L-MA
●
Applikation:
Es wird eine Schutzeinrichtung mit einem CSMS überwacht.
Die sicheren Ausgänge des CSMS werden direkt an Schütze
angeschlossen.
Die Rückführkreisüberwachung der Schütze wird durch
das CSMS übernommen. Diese Konfiguration erlaubt einen
automatischen Start nach Schließen der Schutz einrichtung.
Ob ein automatischer Start verwendet werden kann, muss
der Risikoanalyse der Maschine entnommen werden.
Das CSMS-System kann ohne die Verwendung weiterer
Sicherheitsauswertungen für die sicherheitsgerichtete
Ansteuerung von Schützen mit zwangsgeführten Kontakten
verwendet werden.

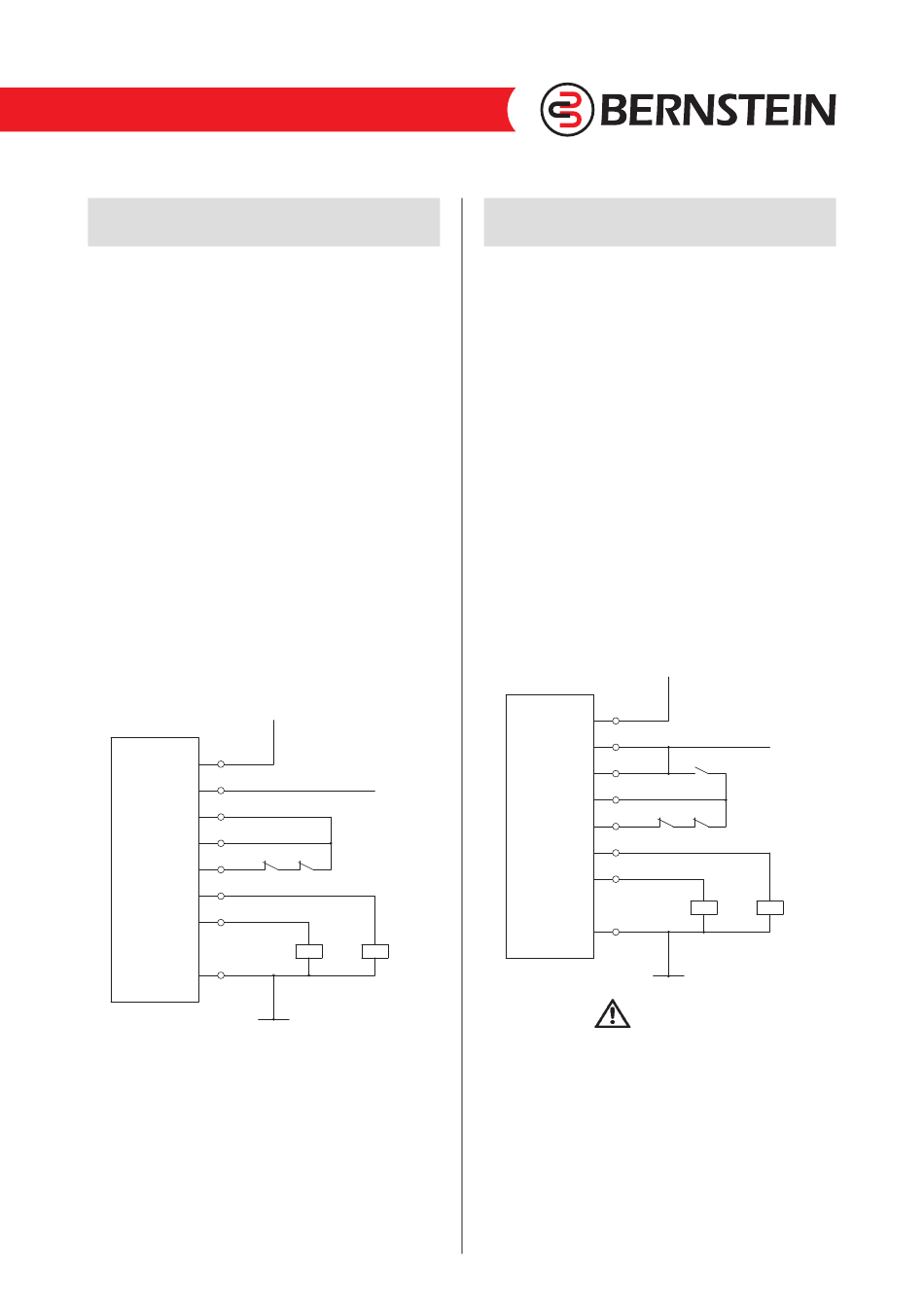

Anschlussplan
24V
8 RD
+
4 YE
Do
1 WH
Di
3 GN
I2/Q3
2 BN
I1
5 GY
Q1
6 PK
Q2
7 BU
-
Bild 20
CSMS-RRS mit automatischem Start
Funktionsprüfung
Aufgrund des automatischen Starts schaltet das CSMS
nach Schließen der Schutzeinrichtung (nach Erkennen des
Betätigers) die Sicherheitsausgänge ein. Die Funktion ist
anhand der LED-Signale zu überprüfen (Statusanzeige der
Blinkmuster siehe Seite 14).
Diagnose
K1 K2
K1 K2
CSMS-R/RRS: 0800000756, 0235-14 / Stand : 2 / Ausgabedatum: 2014-08-05

1 CSMS Variante RRS mit manuellem Start

Zur Applikation verwendbare BERNSTEIN Produkte:
hohe Codierung (unicode)
6075988057 – CSMS-SET-RRS-H-KA
●
6075988058 – CSMS-SET-RRS-H-ST
●
geringe Codierung (multicode)
6075988066 – CSMS-SET-RRS-L-ST
●
6075988068 – CSMS-SET-RRS-L-MA
●
Applikation:
Es wird eine Schutzeinrichtung mit einem CSMS überwacht.
Die sicheren Ausgänge des CSMS werden direkt an Schütze
angeschlossen.
Die Rückführkreisüberwachung der Schütze wird durch das
CSMS übernommen. Diese Konfiguration erlaubt einen manu-
ellen Start durch den an das CSMS angeschlossenen Taster.
Das CSMS-System kann ohne die Verwendung weiterer
Sicherheitsauswertungen für die sicherheitsgerichtete
Ansteuerung von Schützen mit zwangsgeführten Kontakten
verwendet werden.
Anschlussplan
24V
8 RD
+
4 YE
Do
1 WH
Di
3 GN
I2/Q3
2 BN
I1
5 GY
Q1
6 PK
Q2
7 BU
-
Bild 21
Bei falscher Verdrahtung kann
es zu einer Umgehung des Start
Tasters kommen und das System hat
CSMS-RRS mit manuellem Start
einen automatischen Anlauf.
Funktionsprüfung
Sobald die Schutzeinrichtung geschlossen ist, also der
Betätiger erkannt wurde, können durch Betätigung des
Start Tasters die Sicherheitsausgänge eingeschaltet werden.
Die Funktion ist anhand der LED-Signale zu überprüfen
(Statusanzeige der Blinkmuster siehe Seite 14).
Diagnose
Start
K1 K2
K1 K2
