Es folgen 2 Beispiele einer Längenabschätzung:
Beispiel 1 einer Längenabschätzung:
Spannungsversorgung = 24 V
5 CSMS im System
Ausgangsstrom
des letzten CSMS = 2 • 10 mA
Kabelquerschnitt 0,25 mm
2
Maximale Kabellänge = 160 Meter
Betätiger einlernen
Der Betätiger einer CSMS-Einheit ist mit einem Safety-Code
ausgestattet, der nicht veränderbar ist. Der Code muss
dem CSMS übermittelt und im CSMS remanent gespeichert
werden. Bei den CSMS-SET-Varianten ist dies bereits im
Auslieferungszustand erfolgt.
Bei Einzelbestellungen eines CSMS oder eines Betätigers
muss das Einlernen mit dem Programmmierwerkzeug
der BERNSTEIN AG (Artikelnummer 6075989056) vorge-
nommen werden. Dies gilt auch für die Zuordnung eines
Ersatzbetätigers.
Kurzbeschreibung:
Der Betätiger muss sich vor dem CSMS-Sensor befinden.
Siehe Seite 6, Anfahrrichtung A1.
Der Teachadapter wird in Reihe zwischen der Spannungs-
versorgung und dem zu teachenden CSMS-Sensor geschaltet.
Nachdem der CSMS-Sensor angeschlossen wurde und die

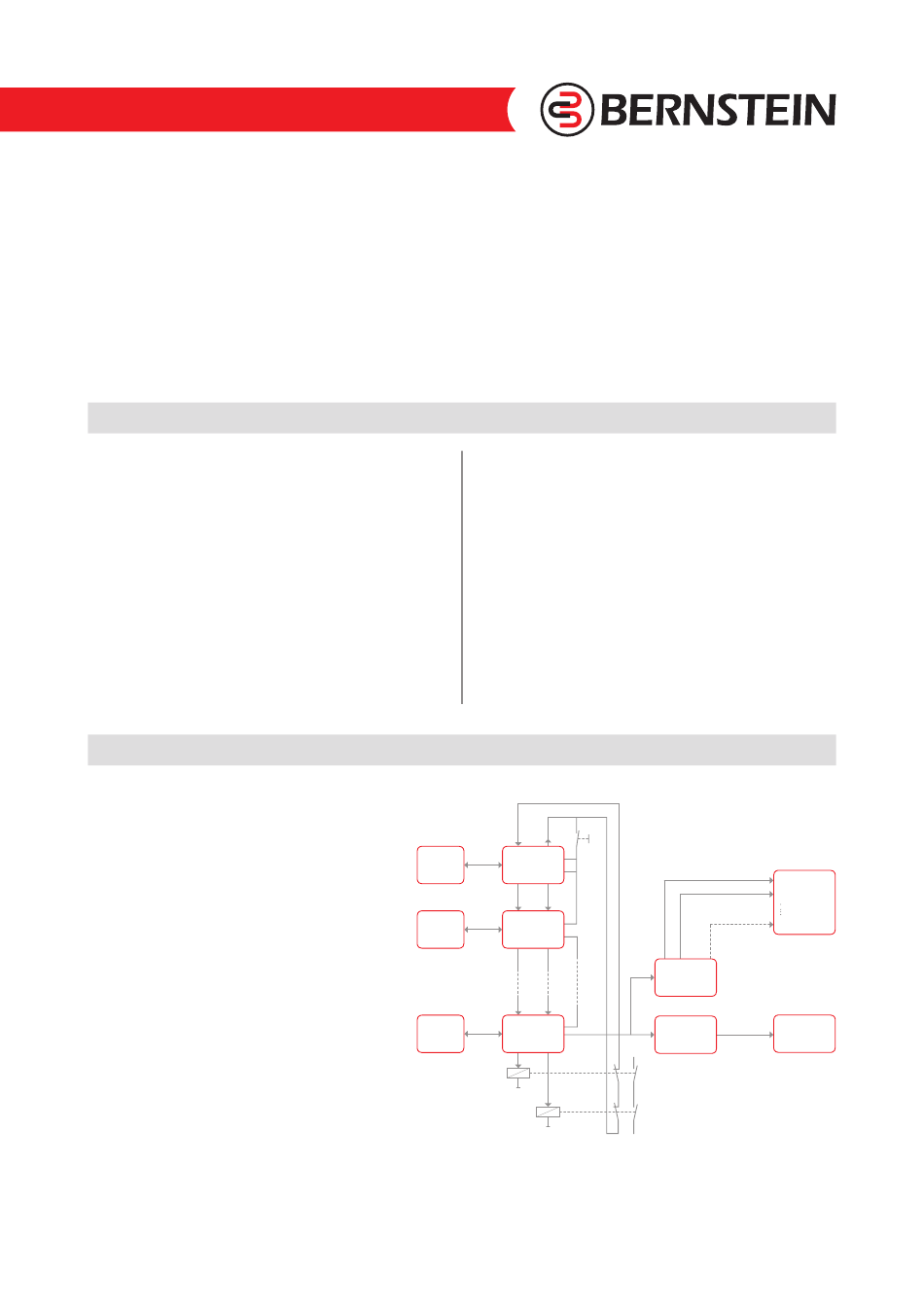

Diagnoseschnittstelle des CSMS

Zur Applikation verwendbare BERNSTEIN Produkte:
● 6075989031 – CSMS DIAGNOSE STANDARD 8
● 6075989032 – CSMS DIAGNOSE STANDARD 16
● 6075989033 – CSMS DIAGNOSE PROFIBUS
Der CSMS hat eine serielle Diagnoseschnittstelle
mit einem Eingang (Di) und einem Ausgang (Do).
Die Diagnoseschnittstelle dient zur Übertragung
von nicht sicherheitsgerichteten internen Status-
informationen.
Eine genaue Beschreibung liegt der Anleitung des
Gerätehersteller bei.
Die Verwendung der Diagnoseschnittstelle ist
optional. Mittels Diagnosegerät (Artikel siehe auch
Tabelle Seite 18) kann z. B. angezeigt werden, welche
Schutzeinrichtung geöffnet oder geschlossen ist.
Diese Informationen werden je nach Diagnose gerät
entweder elek tronisch per PNP-Ausgänge oder per
Gateway z. B. auf einen Profibus übertragen.
Über eine Busschnittselle können eine Vielzahl von
zusätzlichen Informationen der CSMS direkt in die
Steuerung übertragen werden.
Beispiel 2 einer Längenabschätzung:
Spannungsversorgung = 24 V
10 CSMS im System
Ausgangsstrom
des letzten CSMS = 2 • 20 mA
Kabelquerschnitt 0,25 mm
Maximale Kabellänge = 80 Meter
Spannung ansteht, leuchtet die rote LED des CSMS-Sensors.
Die grüne LED auf dem Teachadapter leuchtet auf, nachdem
der CSMS-Sensor den Betätiger ausgelesen hat. Danach die
Taste auf dem Teachadapter betätigen. Bei erfolgreichem
Einlernvorgang leuchtet die grüne LED des CSMS-Sensors
auf. Der Teachadapter muss entfernt werden. Für den
weiteren Betrieb muss das System für mindestens 2 Sekun-
den spannungsfrei geschaltet werden.
Mögliche Fehlerquellen bei nicht erfolgreichem Einlern-
vorgang:
● Betätiger und CSMS-Sensor nicht richtig positioniert
● Steckverbindungen nicht richtig verbunden
Eine ausfürliche Beschreibung zum Programmieren des
Safety-Codes liegt dem Programmierwerkzeug bei.
Start-
taster
Betätiger 1 Sensor 1
Betätiger 1 Sensor 2
Sensor n
Betätiger n
Schütze 1
Schütze 2
CSMS-R/RRS: 0800000756, 0235-14 / Stand : 2 / Ausgabedatum: 2014-08-05
2
Rückführkreis
1
2
SPS-
Eingang
8/16
CSMS
Standard-
Diagnose
CSMS
SPS mit
Prof ibus-
Prof ibus
Diagnose
Prof ibus
Lastkreis
Bild 28
