2–32 CSMS Variante R ohne zusätzlichen elektrischen
Sicherheitssensor
Zur Applikation verwendbare BERNSTEIN Produkte:
hohe Codierung (unicode)
6075988059 – CSMS-SET-R-H-KA
●
6075988060 – CSMS-SET-R-H-ST
●
geringe Codierung (multicode)
6075988067 – CSMS-SET-R-L-ST
●
6075988069 – CSMS-SET-R-L-MA
●
Applikation:
Es werden drei Schutzeinrichtungen mit drei CSMS über-
wacht. Die einzelnen CSMS werden in Reihe geschaltet.
Die Sicherheitsausgänge des letzten CSMS werden an eine
Sicherheitsauswertung angeschlossen.
Beim ersten CSMS einer Reihe müssen die Leitungen
Di und Do miteinander verbunden werden (gilt nicht in
Verbindung mit T-Adaptern, siehe Seite 14).
Es erfolgt keine Signalrückmeldung von der letzten
CSMS-Einheit zur ersten.

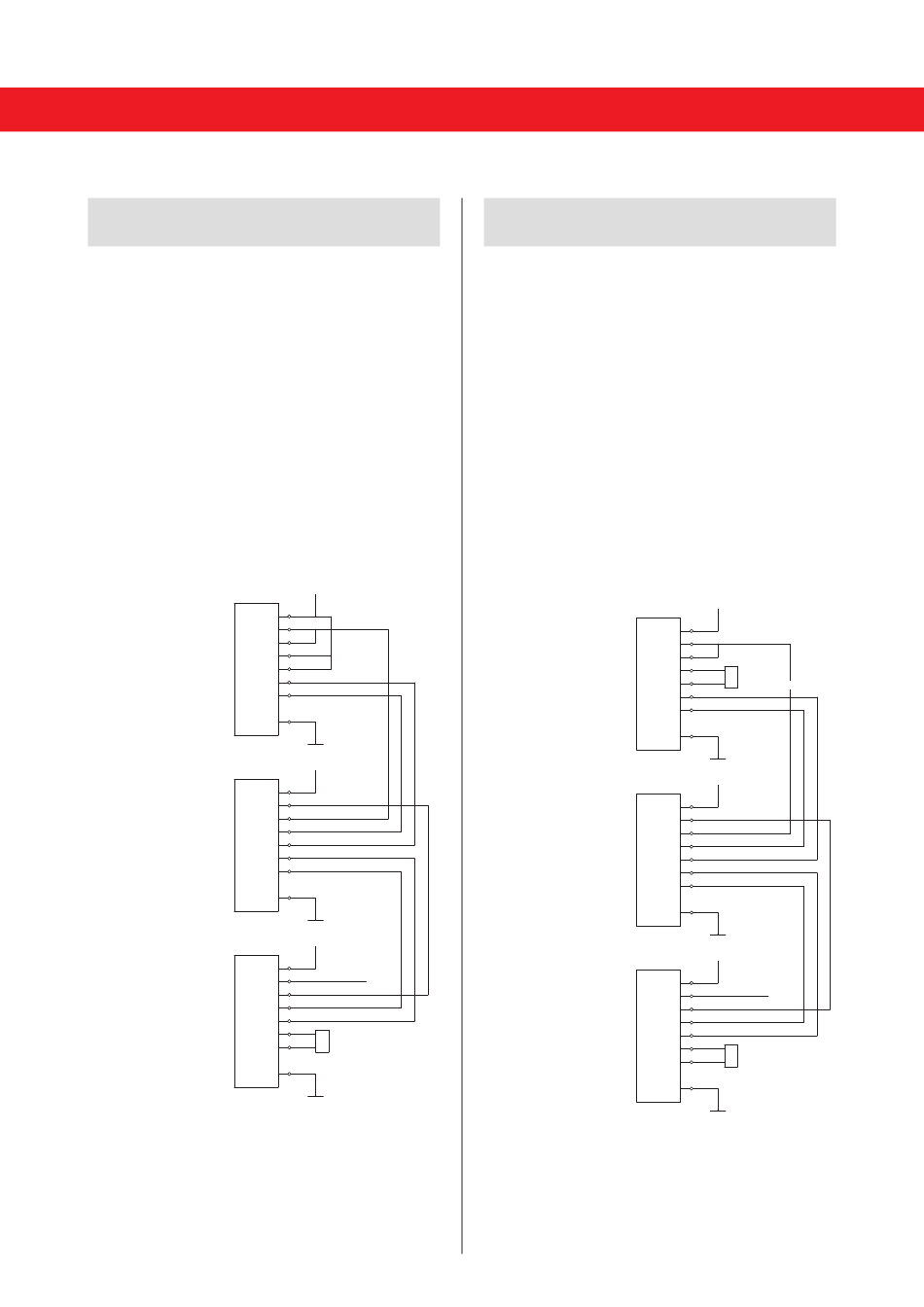

Anschlussplan
I2/Q3
CSMS 1
I2/Q3
CSMS 2
I2/Q3
CSMS 3
Funktionsprüfung
Nach Schließen aller Schutzeinrichtungen (nach Erkennen
aller Betätiger) schaltet das letzte CSMS der Reihenschaltung
die Sicherheitsausgänge ein. Die Funktion ist anhand der
LED-Signale zu überprüfen (Status anzeige der Blinkmuster
siehe Seite 14). Es ist die Anleitung der Sicherheitsauswer-
tung zu beachten.
10
24V
8 RD
+
4 YE
Do
1 WH
Di
3 GN
2 BN
I1
5 GY
Q1
6 PK
Q2
7 BU
–
24V
8 RD
+
4 YE
Do
1 WH
Di
3 GN
2 BN
I1
5 GY
Q1
6 PK
Q2
7 BU
–
24V
8 RD
+
4 YE
Do Diagnose
1 WH
Di
3 GN
2 BN
I1
5 GY
Q1
6 PK Sicherheitsauswertung
Q2
7 BU
–
Bild 18
CSMS-R
2–32 CSMS Variante R mit zusätzlichem elektrischen
Sicherheitssensor
Zur Applikation verwendbare BERNSTEIN Produkte:
hohe Codierung (unicode)
6075988059 – CSMS-SET-R-H-KA
●
6075988060 – CSMS-SET-R-H-ST
●
geringe Codierung (multicode)
6075988067 – CSMS-SET-R-L-ST
●
6075988069 – CSMS-SET-R-L-MA
●
Applikation:
Es werden drei Schutzeinrichtungen mit drei CSMS über-
wacht. Die einzelnen CSMS werden in Reihe geschaltet.
Die Sicherheitsausgänge des letzten CSMS werden an eine
Sicherheitsauswertung angeschlossen.
An das erste CSMS ist ein weiterer sicher heitsgerichteter
Sensor mit OSSD Ausgängen angeschlossen. Dieser Sensor
wird mit seinen Sicherheitsausgängen an die Eingänge I1 +
I2/Q3 des ersten CSMS angeschlossen.
Es erfolgt keine Signalrückmeldung von der letzten
CSMS-Einheit zur ersten.
Anschlussplan
CSMS 1
CSMS 2
CSMS 3
Funktionsprüfung
Nach Schließen aller Schutzeinrich tungen (nach Erkennen aller
Betätiger) und eingeschaltetem zusätzlichem Sensor schaltet
CSMS-R mit optional angeschlossenem Sicherheitssensor
das letzte CSMS der Reihenschaltung die Sicherheitsausgänge
ein. Durch Abschalten des zusätzlichen Sicherheitssensors
erfolgt dieses auch für die Sicherheitsaus gänge des CSMS.
Die Funktion ist anhand der LED-Signale zu überprüfen (Status-
anzeige der Blinkmuster siehe Seite 14). Es ist die Anleitung der
Sicherheitsauswertung zu beachten.
24V
8
RD
+
4
YE
Do
1 WH
Di
3
GN
Sicherheits-
I2/Q3
sensor mit
2 BN
I1
OSSD Ausgängen
5
GY
Q1
6
PK
Q2
7 BU
–
24V
8
RD
+
4
YE
Do
1
WH
Di
3
GN
I2/Q3
2 BN
I1
5
GY
Q1
6
PK
Q2
7 BU
–
24V
8
RD
+
4
YE
Do Diagnose
1
WH
Di
3
GN
I2/Q3
2 BN
I1
5
GY
Q1
Sicherheitsauswertung
6 PK
Q2
7
BU
–
Bild 19
