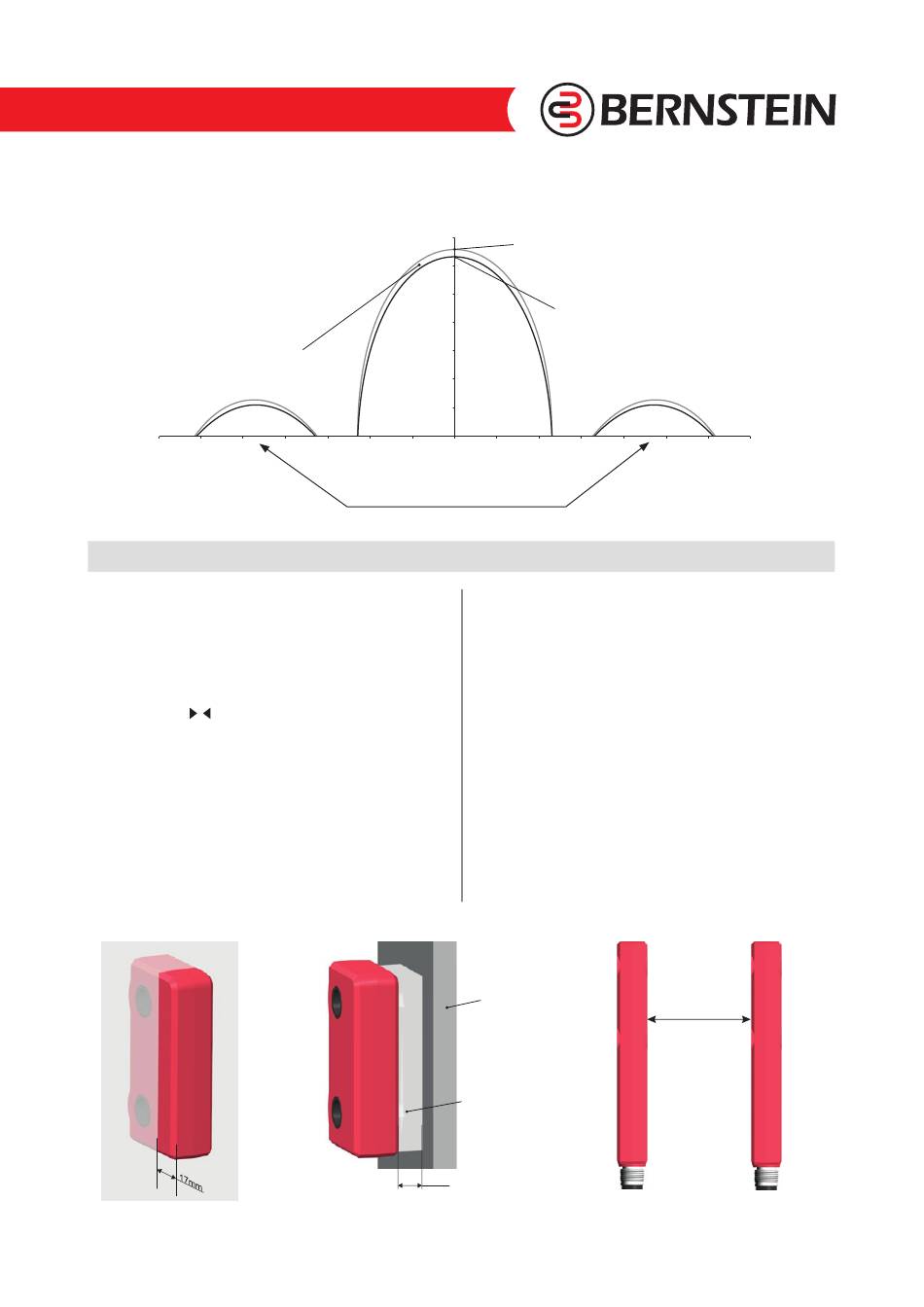

Montage - Bernstein Csms-R Betriebs- Und Montageanleitung

Hysterese
-35 -30 -25
Bild 11

Montage

Die Montage darf nur durch autorisiertes Fachpersonal
erfolgen.
Die Einbaulage ist beliebig. Der CSMS sollte so eingebaut
sein, dass die Anzeigen sichtbar sind.
Die aktiven Flächen von CSMS und Betätiger müssen gegen-
über liegen
(optimale Ausrichtung = Spitzen der Dreieck-Symbole zei-
gen aufeinander
(siehe Seite 4 Bild 1)).
Wenn der CSMS oder Betätiger mechanisch beschädigt wird,
müssen diese Komponenten ausgetauscht werden.
Dies kann unabhängig voneinander geschehen.
Bild 12
Abstand S [mm]
14
12
AUS
10
8
6
EIN
4
2
0
-20 -15 -10 -5 0
Nebenkeulen
8mm
Bild 13
CSMS-R/RRS: 0800000756, 0235-14 / Stand : 2 / Ausgabedatum: 2014-08-05
Abschaltpunkt
Einschaltpunkt
5 10 15 20
Sicherheitshinweise zur Montage
Der CSMS und der Betätiger dürfen nicht als Anschlag
verwendet werden.
Die definierten Schaltabstände können nur bei folgenden
Bedingungen eingehalten werden:
● Der CSMS und der Betätiger dürfen nicht in der Nähe
von Magneten eingebaut werden.
● Der CSMS und der Betätiger dürfen nicht bündig
in metallischen Materialien eingebaut werden.
Ein Abstand von 17 mm ist einzuhalten (siehe Abb. 12).
● Metall kann den Schaltabstand beeinflussen.
Um den maximalen Schaltabstand auf metallischen
Unter gründen zu erreichen, sind Distanzstücke
zu verwenden (siehe Zubehör auf Seite 18).
Wenn mehrere CSMS nebeneinander eingebaut werden,
muss ein Mindestabstand von 100 mm zwischen den
CSMS eingehalten werden, um einen störungsfreien Betrieb
zu gewährleisten (siehe Abb. 14).
Metall
Distanzstück
25 30 35
Versatz S [mm]
v
min. 100 mm
Bild 14
7
