2–32 CSMS Variante RRS mit automatischem Start
Zur Applikation verwendbare BERNSTEIN Produkte:
hohe Codierung (unicode)
6075988057 – CSMS-SET-RRS-H-KA
●
6075988058 – CSMS-SET-RRS-H-ST
●
geringe Codierung (multicode)
6075988066 – CSMS-SET-RRS-L-ST
●
6075988068 – CSMS-SET-RRS-L-MA
●
Applikation:
Es werden drei Schutzeinrichtungen mit drei CSMS über-
wacht. Die einzelnen CSMS werden in Reihe geschaltet.
Die Sicherheitsausgänge des letzten CSMS werden direkt an
Schütze angeschlossen.
Die Rückführkreisüberwachung der Schütze wird durch das
erste CSMS über nommen. Diese Konfiguration erlaubt einen
automatischen Start nach Schließen aller Schutzeinrichtun-
gen. Ob ein auto matischer Start verwendet werden kann,
muss der Risikoanalyse der Maschine entnommen werden.
Das CSMS-System kann ohne die Verwendung weiterer
Sicherheitsauswertungen für die sicherheitsgerichtete
Ansteuerung von Schützen mit zwangsgeführten Kontakten
verwendet werden.

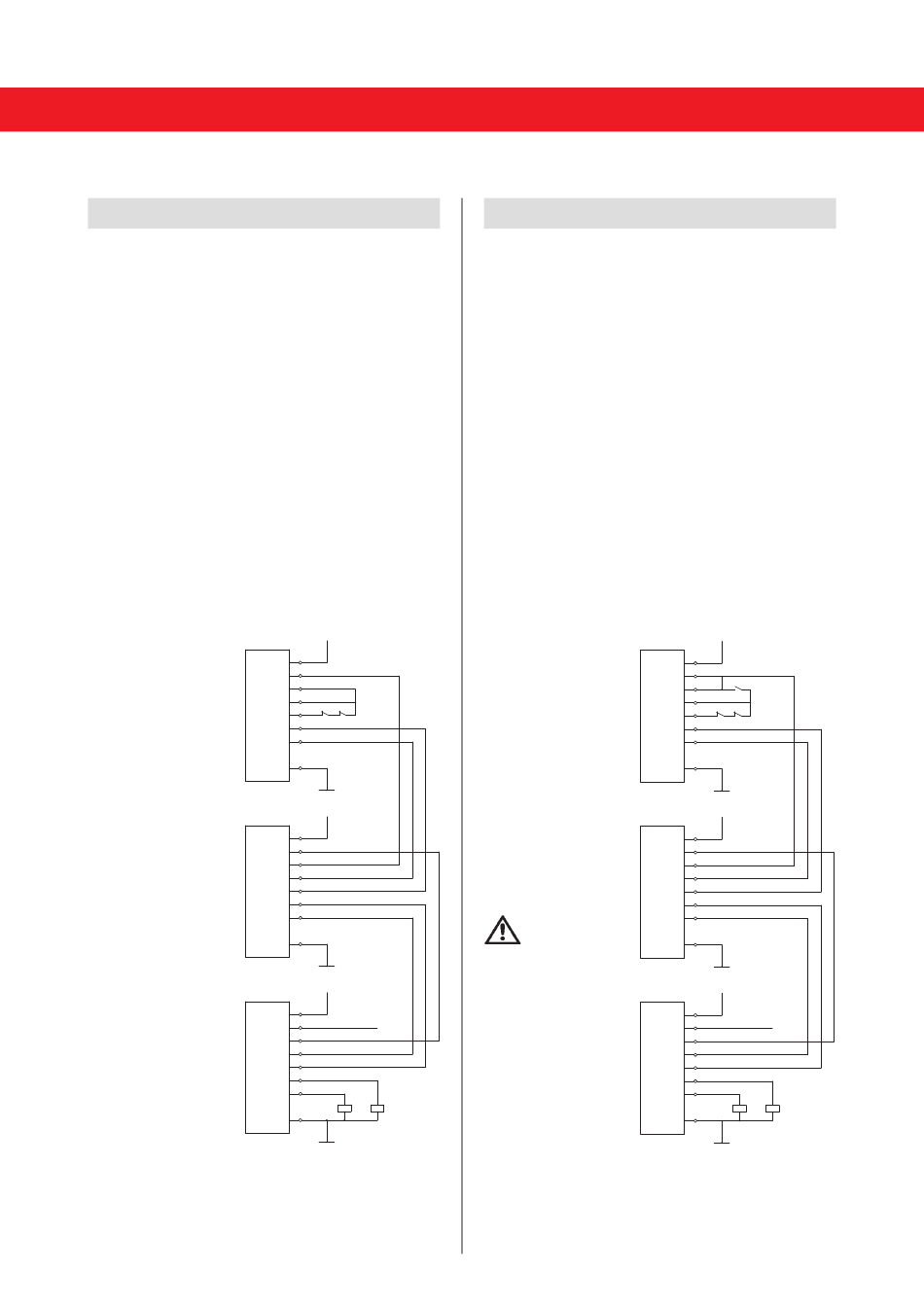

Anschlussplan
CSMS 1
CSMS 2
CSMS 3
Funktionsprüfung
Aufgrund des automatischen Starts schaltet das letzte CSMS
CSMS-RRS mit automatischem Start
nach Schließen aller Schutzeinrichtungen (nach Erkennen
der Betätiger) seine Sicherheitsausgänge ein. Die Funktion
ist anhand der LED-Signale zu überprüfen (Statusanzeige der
Blinkmuster siehe Seite 14).
12
24V
8 RD
+
4
YE
Do
1 WH
Di
3
GN
I2/Q3
2
BN K1 K2
I1
5
GY
Q1
6
PK
Q2
7 BU
–
24V
8
RD
+
4
YE
Do
1 WH
Di
3
GN
I2/Q3
2
BN
I1
5
GY
Q1
6
PK
Q2
7
BU
–
24V
8
RD
+
4
YE
Do Diagnose
1 WH
Di
3
GN
I2/Q3
2
BN
I1
5
GY
Q1
6
PK
Q2
7
BU K1 K2
–
Bild 22
2–32 CSMS Variante RRS mit manuellem Start
Zur Applikation verwendbare BERNSTEIN Produkte:
hohe Codierung (unicode)
6075988057 – CSMS-SET-RRS-H-KA
●
6075988058 – CSMS-SET-RRS-H-ST
●
geringe Codierung (multicode)
6075988066 – CSMS-SET-RRS-L-ST
●
6075988068 – CSMS-SET-RRS-L-MA
●
Applikation:
Es werden drei Schutzeinrichtungen mit drei CSMS über-
wacht. Die einzelnen CSMS werden in Reihe geschaltet.
Die Sicherheitsausgänge des letzten CSMS werden direkt an
Schütze angeschlossen.
Die Rückführkreisüberwachung der Schütze wird durch das
erste CSMS über nommen. Diese Konfiguration erlaubt einen
manuellen Start durch den an das erste CSMS angeschlosse-
nen Taster.
Das CSMS-System kann ohne die Ver wendung weiterer
Sicherheitsauswertungen für die sicherheitsgerichtete
Ansteuerung von Schützen mit zwangsgeführten Kontakten
verwendet werden.
Anschlussplan
CSMS 1
CSMS 2
Bei falscher
Verdrahtung kann es zu
einer Umgehung des
Start Tasters kommen
und das System hat
einen automatischen
Anlauf.
CSMS 3
Funktionsprüfung
Sobald alle Schutzeinrichtungen geschlossen sind, also alle
Betätiger erkannt wurden, können durch Betätigung des Start
Tasters die Sicherheitsausgänge des letzten CSMS einge-
schaltet werden. Die Funktion ist anhand der LED-Signale zu
überprüfen (Statusanzeige der Blinkmuster siehe Seite 14).
24V
8
RD
+
4
YE
Do
1 Start
WH
Di
3
GN
I2/Q3
2
BN K1 K2
I1
5
GY
Q1
6 PK
Q2
7 BU
–
24V
8
RD
+
4 YE
Do
1
WH
Di
3
GN
I2/Q3
2
BN
I1
5
GY
Q1
6 PK
Q2
7 BU
–
24V
8
RD
+
4 YE
Diagnose
Do
1
WH
Di
3
GN
I2/Q3
2
BN
I1
5
GY
Q1
6 PK
Q2
7 BU K1 K2
–
Bild 23
CSMS-RRS mit manuellem Start
