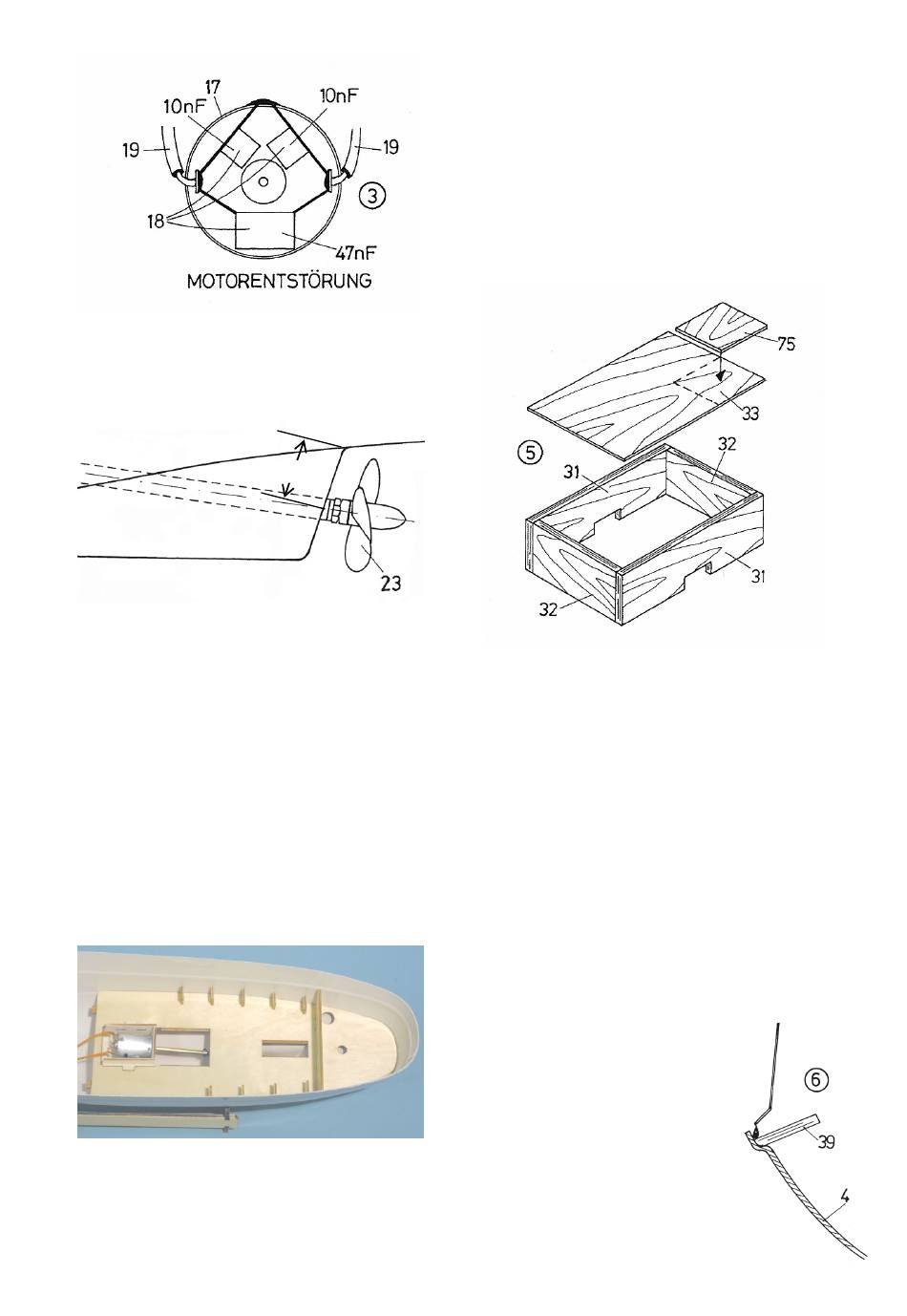

Equipez alors le moteur 17 de son kit de dépa-
rasitage 18 et de ses câbles de raccordement
19. Pour que l'étain de soudure adhère au
carter moteur, limez le carter à cet endroit.
Vous pouvez maintenant fixer le moteur sur
son support avec les vis 20.
Pour le montage du tube d'étambot, marquez
le point de sortie du tube d'étambot sur l'arrière
de la quille de la coque, à 21 mm du haut.
Percez la coque ABS à cet endroit. Faites
d'abord un pré perçage à 2mm, puis repercez
à 5mm et terminez l'alésage à la lime ronde au
diamètre de 6mm, jusqu'à ce que le tube
d'étambot passe juste. C'est la seule manière
permettant d'obtenir un trou ajusté. Enfilez
alors l'axe et le tube d'étambot dans le per-
çage et montez la bague d'arrêt 22 sur l'axe.
Pour obtenir le bon alignement du tube
d'étambot, montez l'accouplement laiton 26 sur
l'axe d'hélice et sur l'axe moteur, et bloquez
avec les vis sans tête M3x3. L'accouplement
rigide lie et aligne le moteur et l'axe d'hélice.
Veillez à un fonctionnement doux.
Collez alors le tube d'étambot dans la coque
avec Stabilit Express. L'ouverture de pont sur
la plage permet un meilleur accès au collage
arrière. Ensuite, ajustez le support de tube
d'étambot 28 et peignez le. Glissez alors cette
pièce, sans contrainte, sous le tube d'étambot
et collez-la à la coque avec de la colle cyanoa-
Version Octobre 2021
21 mm
Page 3
crylate et à l'époxy 5 min. sur le tube
d'étambot. Le support moteur est alors vissé
dans l'ouverture de la plage avec les vis 27.
Pour terminer, montez l'hélice 23 et bloquez-la
bien.
Le couvercle d'écoutille 29 obture l'ouverture
de la plage. Il permet le montage et le réglage
de l'accouplement 26. Ajustez le couvercle
d'écoutille, collez la baguette de maintien 30,
puis poncez bien l'ensemble et peignez le
dans la couleur de la plage.
Le capot moteur (schéma 5) est assemblé par
collage des pièces 31 et 32, bien d'équerre,
puis poncé. Collez alors le couvercle 33. Le
marchepied sera collé plus tard lors des tra-
vaux de finition.
Percez verticalement, selon le plan, un trou de
4 mm dans la coque ABS au travers du trou
situé au milieu de la plage dans sa partie ar-
rière, pour le montage du puits de gouvernail
34. Alignez le puits de gouvernail et collez
dans la coque avec Stabilit Express. Ici, il est
très important d'avoir un collage étanche. Le
gouvernail se compose des pièces 35-37 et est
assemblé avec de la colle époxy 5 min, puis
mis en forme par ponçage. Le cache rond 38
est monté après peinture sur le puits de gou-
vernail et collé avec le puits de gouvernail et la
plage.
Poncez le pont 39 pour qu'il
s'adapte sans contrainte
dans le rebord de la coque.
Collez alors le cadre 40 pour
le couvercle d'écoutille 41,
sous le pont.
Collez maintenant le pont sur
la coque avec de la colle cya-
noacrylate (schéma 6). Appli-
quez la colle à l'aide d'un fil
d'acier plié, en travaillant avec
parcimonie et proprement.
