Spartherm Nova E H2O Montage- Und Betriebsanleitung Seite 7

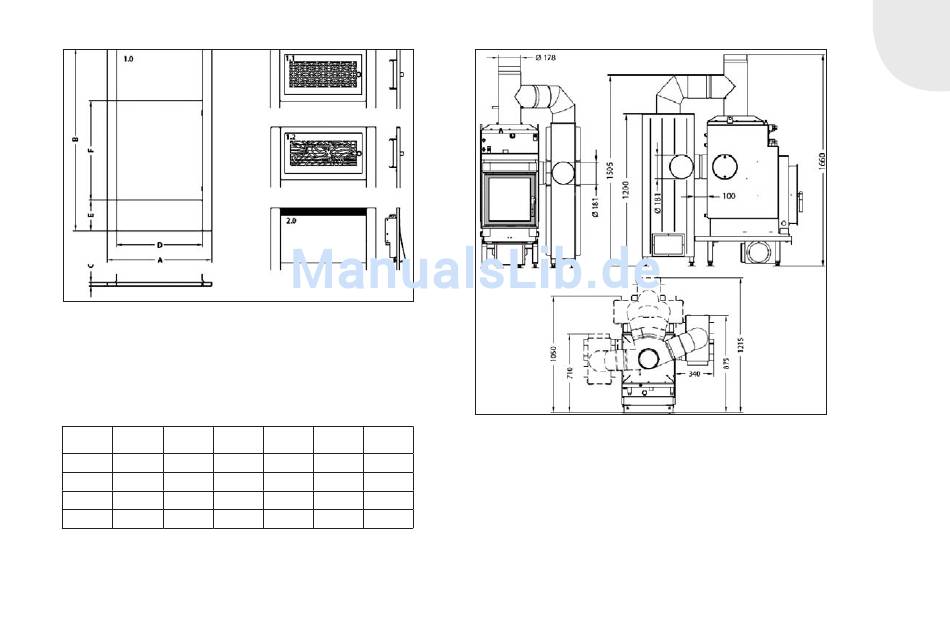

Abb. 1c
Frontblenden
Die Wärmedämmstoffstärken sind nach DIN EN 13229 mit geöffneten Luft-
gittern in der Heizkammer ermittelt. Sofern eine geschlossene Heizkam-
mer erstellt werden soll, sind die Wärmedämmstoffstärken im Nachweis-
verfahren zu erhöhen.
Typ A [mm] B [mm] C [mm]
1.0 570 1130 15
1.1 570 1130 15
1.2 570 1130 15
2.0 570 1130 15
D [mm] E [mm] F [mm]
448 177 454
448 177 454
448 177 454
448 177 454
D 7
Abb. 1d
Nova E H O mit Nachschaltheizfläche
2
(Positionsschema)
D
