Installationsverfahren für 5G LTE-Modul
Info über diese Aufgabe
Für die Installation des 5G-Erweiterungsmoduls ist ein zusätzlicher Kühlkörper erforderlich, um die Leistung sicherzustellen.

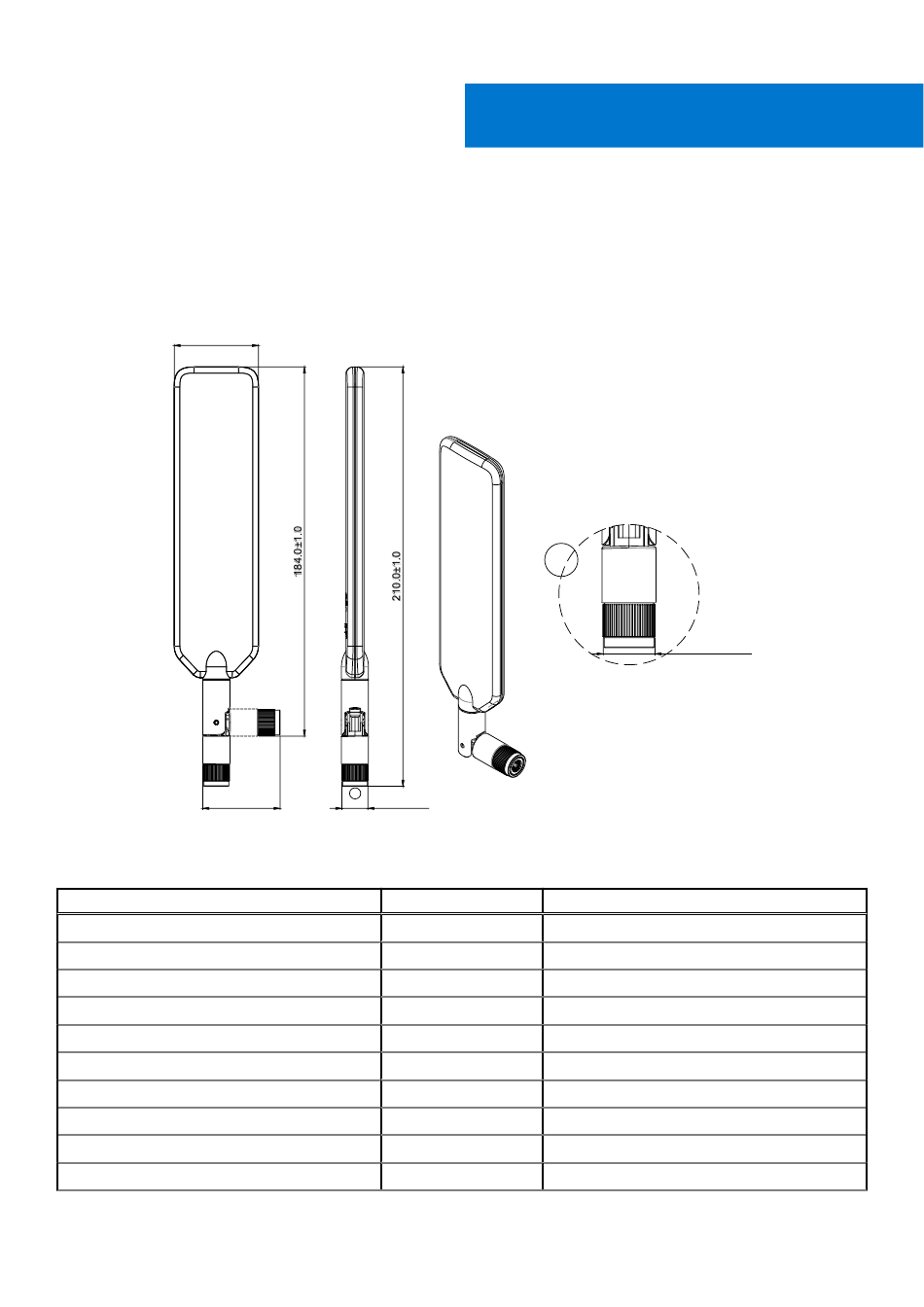

Verwenden Sie die Paddle-Antennen, die im Erweiterungskit enthalten sind. Die nachfolgende Abbildung zeigt die Abmessungen der
Antenne.
4 4 2 2 . . 0 0 ± ± 0 0 . . 3 3
3 3 8 8 . . 5 5 ± ± 0 0 . . 5 5
Abbildung 27. 5G/LTE-Antenne (Abmessungen in mm)
Tabelle 5. Packliste für Erweiterungsmodule – 5G
Element
Schraube M2.5 x 6L
Schraube M3 x 4L
Schraube M2.5 x 2.5L
Abstandhalter M2.5 H3.2
Halterung
5G M.2
SMA-Kabel
Antenne
5G-Etikett
5G-Kühlkörper
22
Installationsverfahren für 5G LTE-Modul
A
1 1 3 3 . . 0 0 ± ± 0 0 . . 3 3
Menge
2
1
1
1
1
1
4
4
1
1
A
1 1 3 3 . . 0 0 ± ± 0 0 . . 3 3
Anmerkungen
Erforderliches Drehmoment: 3,5 kgf.cm
Erforderliches Drehmoment: 3,5 kgf.cm
Erforderliches Drehmoment: 3,5 kgf.cm
Erforderliches Drehmoment: 4,5 kgf.cm
-
-
-
-
-
-
