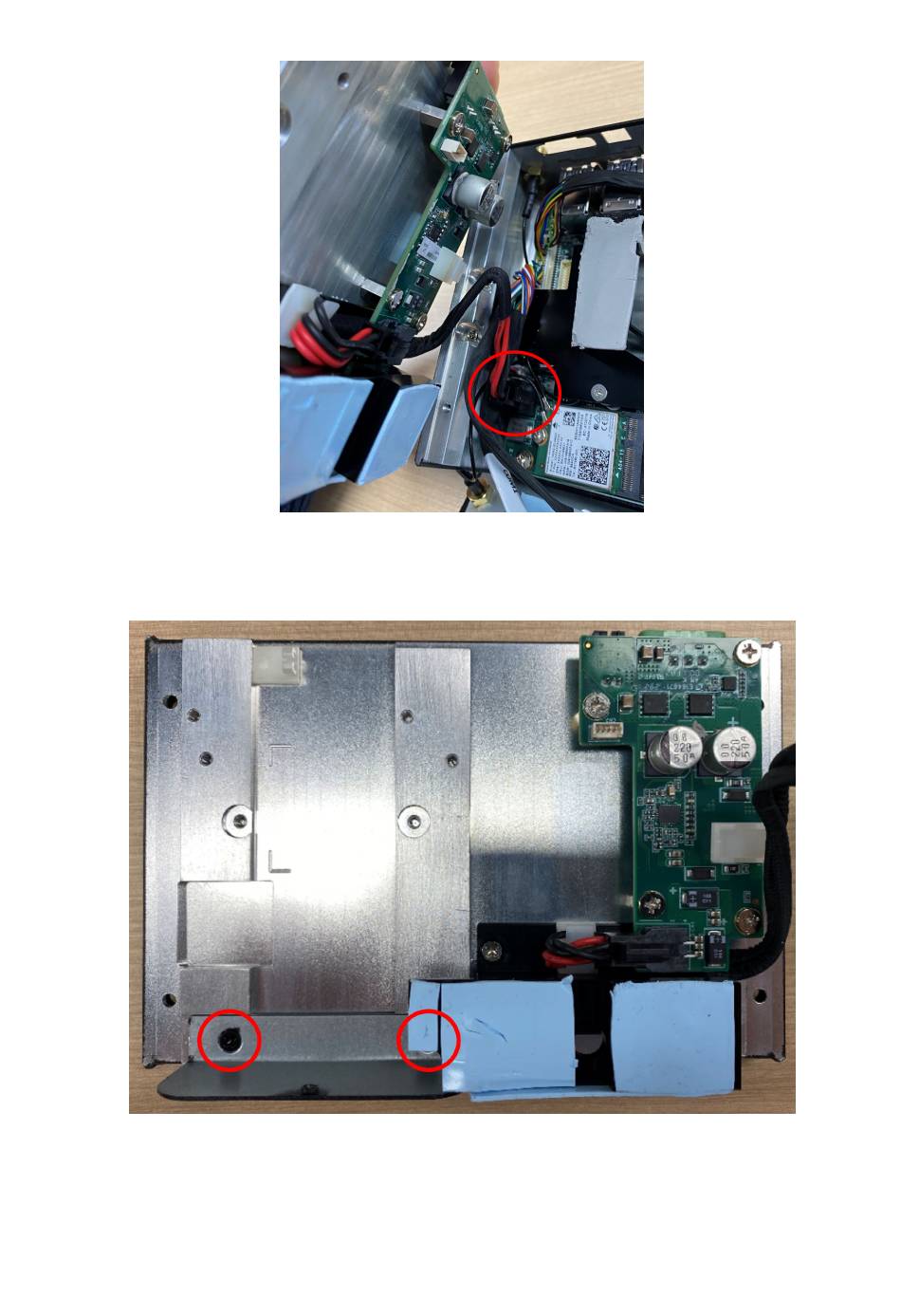

Abbildung 81. Netzkabelanschluss
5. Entfernen Sie mithilfe eines Schraubendrehers (Nr. 2) die zwei Schrauben, mit denen die Standard-E/A-Blende befestigt ist, und
entfernen Sie dann die Standard-E/A-Blende von der oberen Abdeckung.
Abbildung 82. Entfernen der Standard-E/A-Blende
6. Befestigen Sie die neue RS-232-E/A-Blende mithilfe eines Schraubendrehers (Nr. 2) und der zwei M3-Schrauben an der oberen
Abdeckung.
Installationsverfahren für 2 x RS-232 uFM-Modul
55
