Tabelle 4. Antennendetails
Antenne
ANT1
ANT2
ANT3
ANT4
ANT6
12. Installieren Sie den LTE-Kühlkörper auf dem M.2-Modul und positionieren Sie den Kühlkörper unter dem COM-Kabel und über den
Antennenkabeln. Entfernen Sie dann die Kunststofffolie.

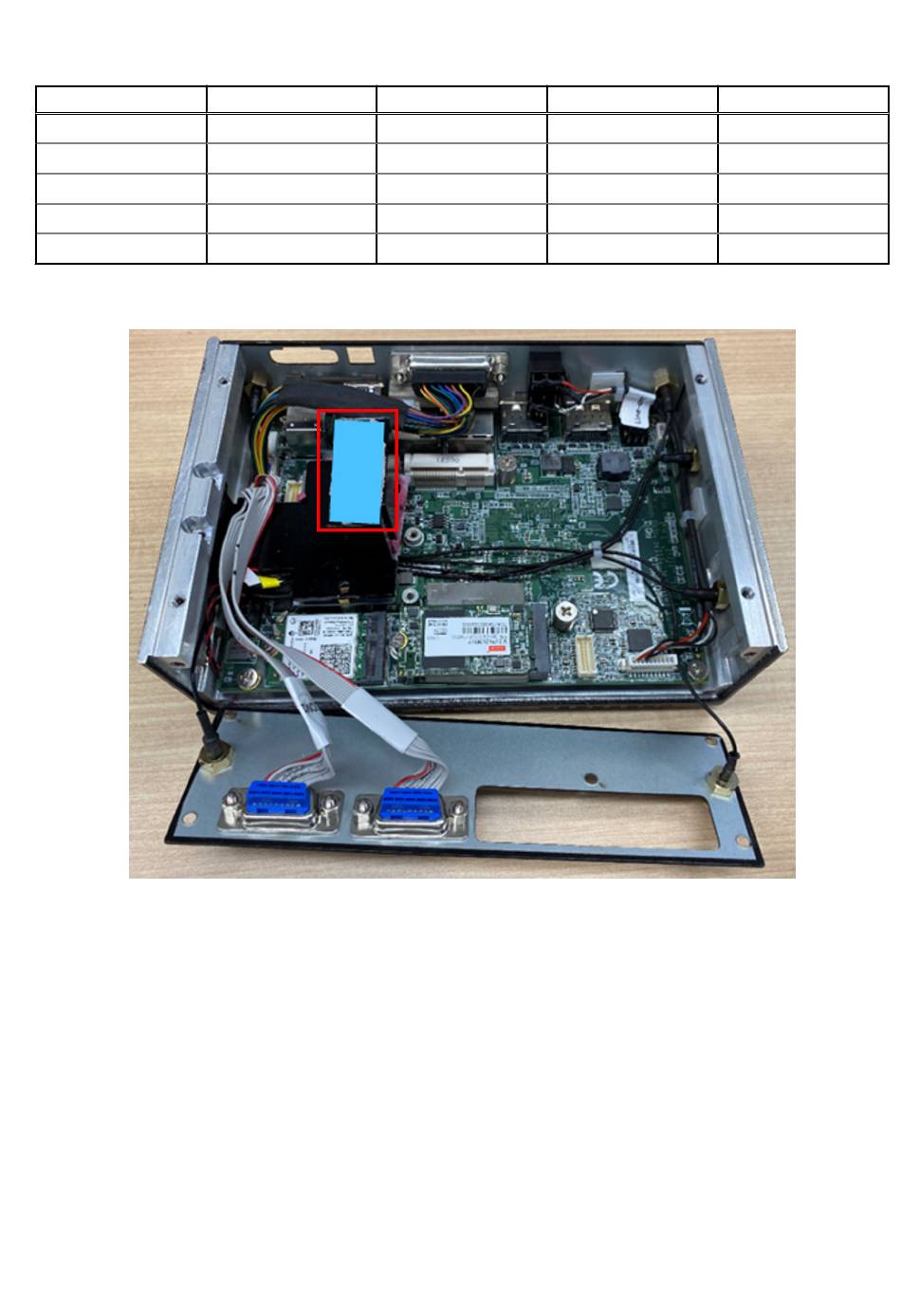

Abbildung 16. Kühlkörper installiert
13. Ziehen Sie die drei Schrauben mithilfe eines Schraubendrehers (Nr. 1) fest, um den Kühlkörper an der Hauptplatine und der
Seitenabdeckung zu befestigen.
WiFi6E/BT
WLAN-Hauptantenne
WiFi/BT-AUX-Antenne
k. A.
k. A.
k. A.
4G
WLAN-Hauptantenne
WiFi/BT-AUX-Antenne
4G-AUX-Antenne
4G-Hauptantenne
GNSS
Installationsverfahren für 4G LTE-Modul
Diagrammfarbe
Blau
Orange
Grün
Rot
Schwarz
Kabellänge (cm)
20
10
10
20
20
15
