Installationsverfahren für 4G LTE-Modul
Info über diese Aufgabe
Für die Installation des 4G-Erweiterungsmoduls ist ein zusätzlicher Kühlkörper erforderlich, um die Leistung sicherzustellen.
Verwenden Sie die Paddle-Antennen, die im Erweiterungskit enthalten sind. Die nachfolgende Abbildung zeigt die Abmessungen der
Antenne.
4 4 2 2 . . 0 0 ± ± 0 0 . . 3 3
3 3 8 8 . . 5 5 ± ± 0 0 . . 5 5

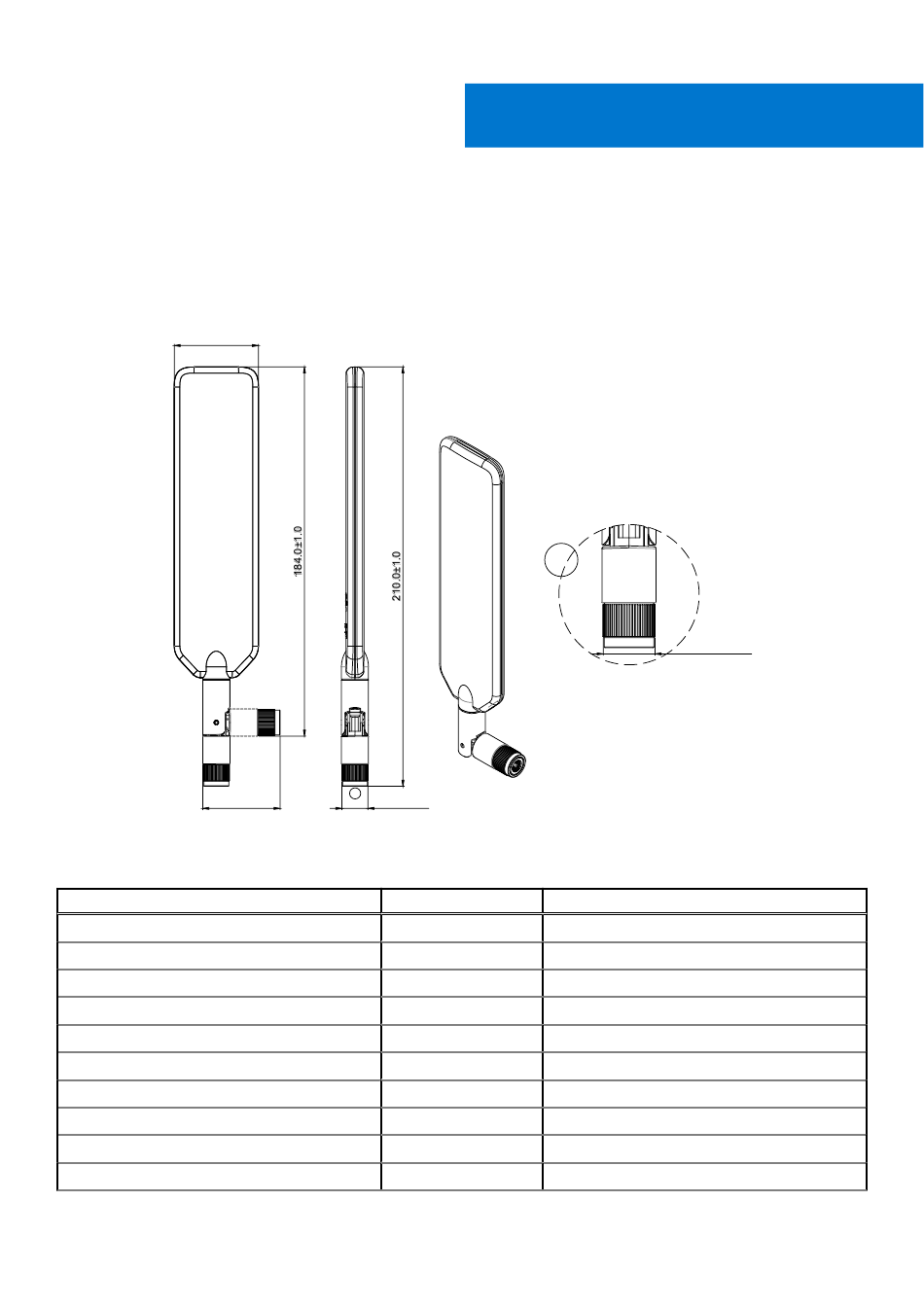

Abbildung 1. 4G/LTE-Antenne (Abmessungen in mm)
Tabelle 2. Packliste für 4G-Erweiterungsmodule
Element
Schraube M2.5 x 6L
Schraube M3 x 4L
Schraube M2.5 x 2.5L
Abstandhalter M2.5 H3.2
Halterung
4G M.2
SMA-Kabel
Antenne
4G-Etikett
4G-Kühlkörper
A
1 1 3 3 . . 0 0 ± ± 0 0 . . 3 3
Menge
2
1
1
1
1
1
3
2
1
1
A
1 1 3 3 . . 0 0 ± ± 0 0 . . 3 3
Anmerkungen
Erforderliches Drehmoment: 3,5 kgf.cm
Erforderliches Drehmoment: 3,5 kgf.cm
Erforderliches Drehmoment: 3,5 kgf.cm
Erforderliches Drehmoment: 4,5 kgf.cm
-
-
-
-
-
-
Installationsverfahren für 4G LTE-Modul
I
5
