8. Befestigen Sie die COM-Anschlüsse mithilfe eines 5-mm-Sechskantschlüssels mit den vier H4-Abstandschrauben an der RS-232-E/A-
Blende.

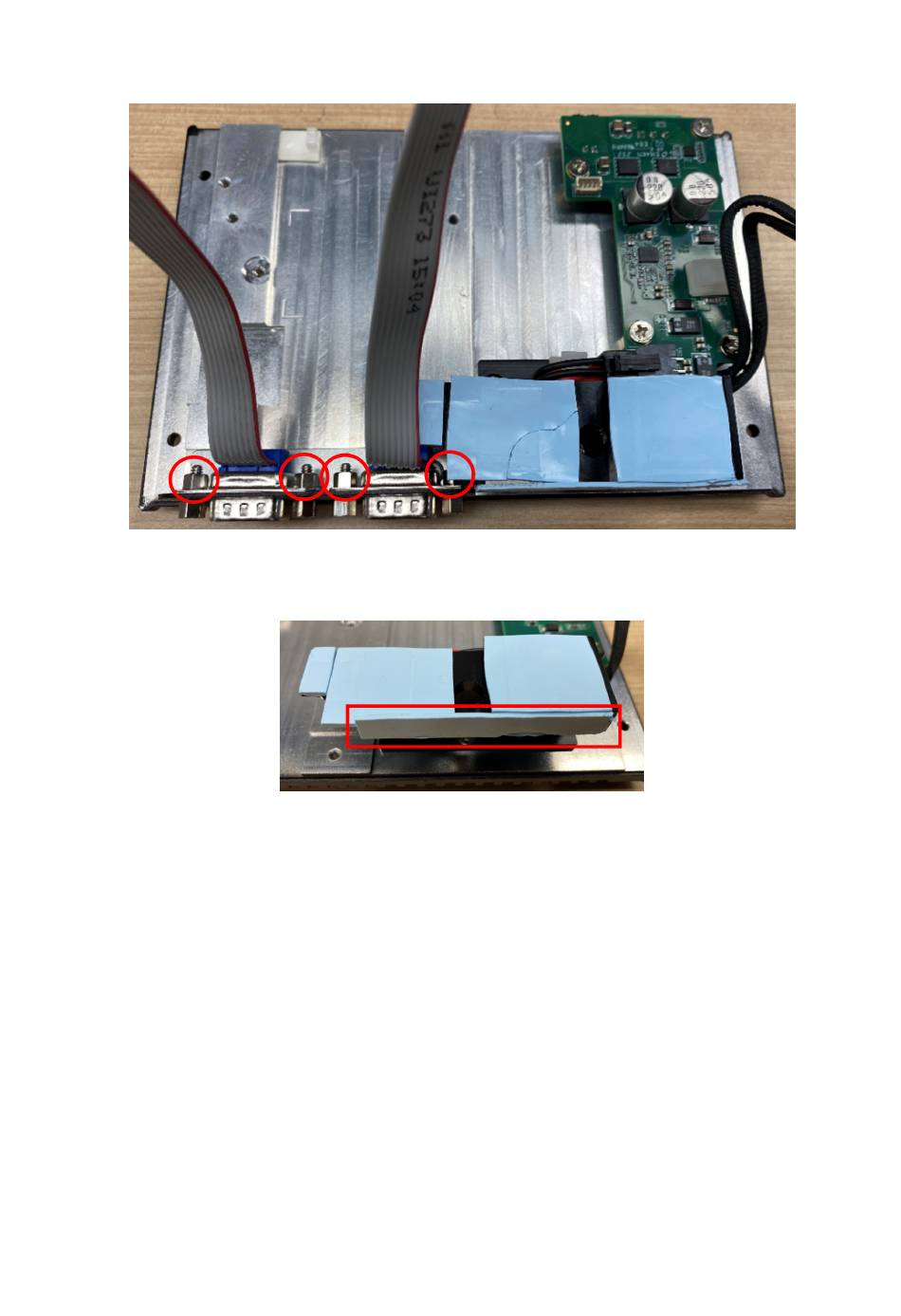

Abbildung 85. COM-Anschlüsse auf der RS-232-E/A-Blende installiert
9. Bringen Sie die lange, schmale Wärmefalle wie in der folgenden Abbildung gezeigt an.
Abbildung 86. Wiederanbringen der Wärmefalle
10. Verwenden Sie einen Schraubendreher (Nr. 1) und die M2,5-Schraube, um die RS-232 mPCIe-Platine an der Hauptplatine zu
befestigen.
Installationsverfahren für 2 x RS-232 uFM-Modul
57
