Installationsverfahren für 2 x GbE mit PoE-
Info über diese Aufgabe
Tabelle 13. Packliste für Erweiterungsmodule
Element
Schraube M3 x 4L
Schraube M3 x 5L
Schraube M2,5 x 3L
Schraube M3 x H5
Abstandhalter M3 x H5 (BOSS)
Kabelhalterung
Rückseitige E/A-Blende (Blech)
PoE PCBA
PoE mPCIe
Kabel
Wärmeleitpad
Schritte
1. Entfernen Sie die fünf Schrauben mit einem Schraubendreher (Nr. 2) von der Rückseite.

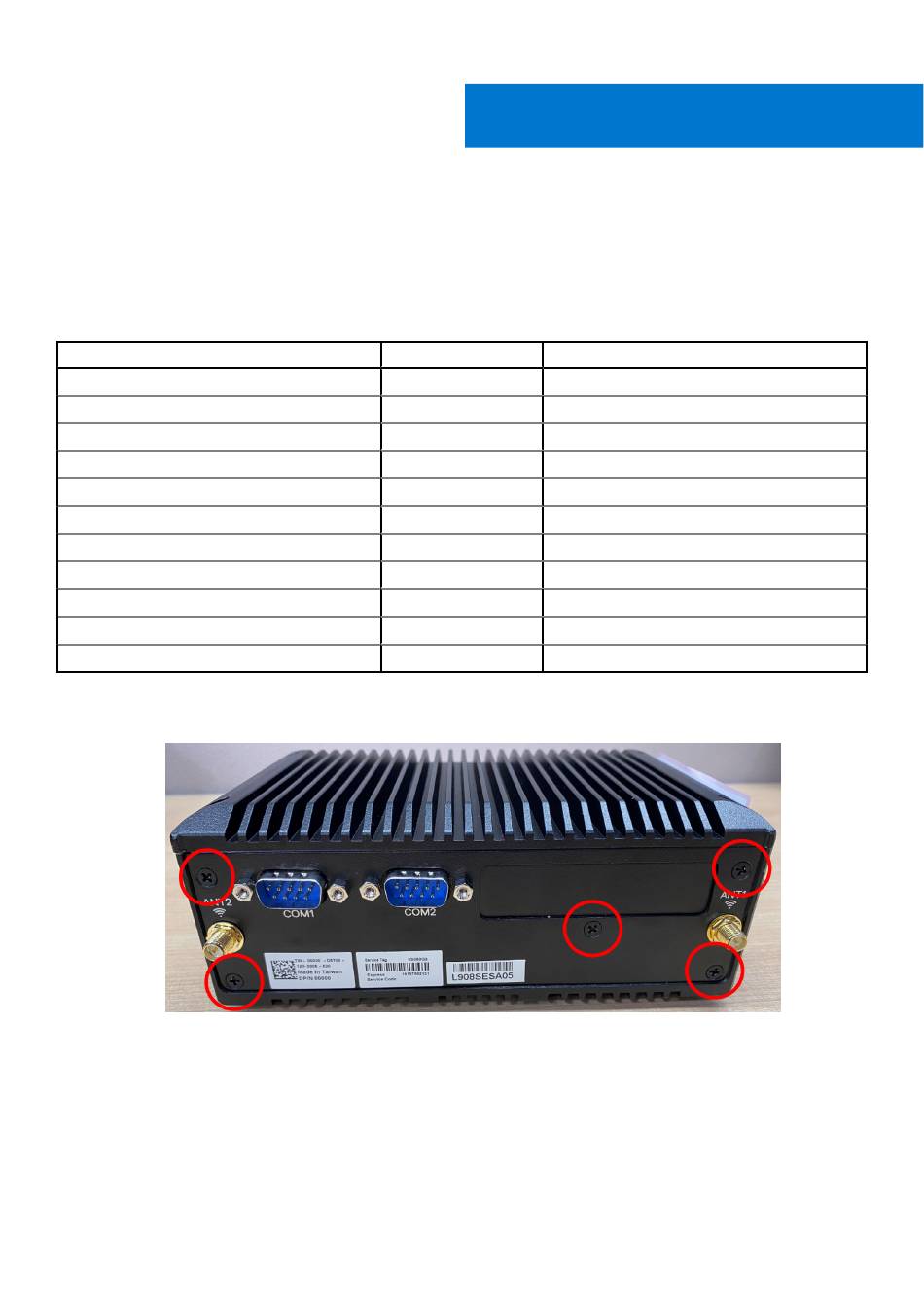

Abbildung 98. Schraubenpositionen auf rückseitiger Abdeckung
2. Entfernen Sie die rückseitige Abdeckung.
64
Installationsverfahren für 2 x GbE mit PoE-Ausgang
Menge
Anmerkungen
1
Erforderliches Drehmoment: 4,0 kgf.cm
2
Erforderliches Drehmoment: 4,0 kgf.cm
1
Erforderliches Drehmoment: 3,0 kgf.cm
1
Erforderliches Drehmoment: 4,5 kgf.cm
2
Erforderliches Drehmoment: 4,5 kgf.cm
2
–
1
-
1
–
1
-
2
-
1
–
V
Ausgang
