13. Befestigen Sie das Switch-Kabel an der Kabelhalterung.

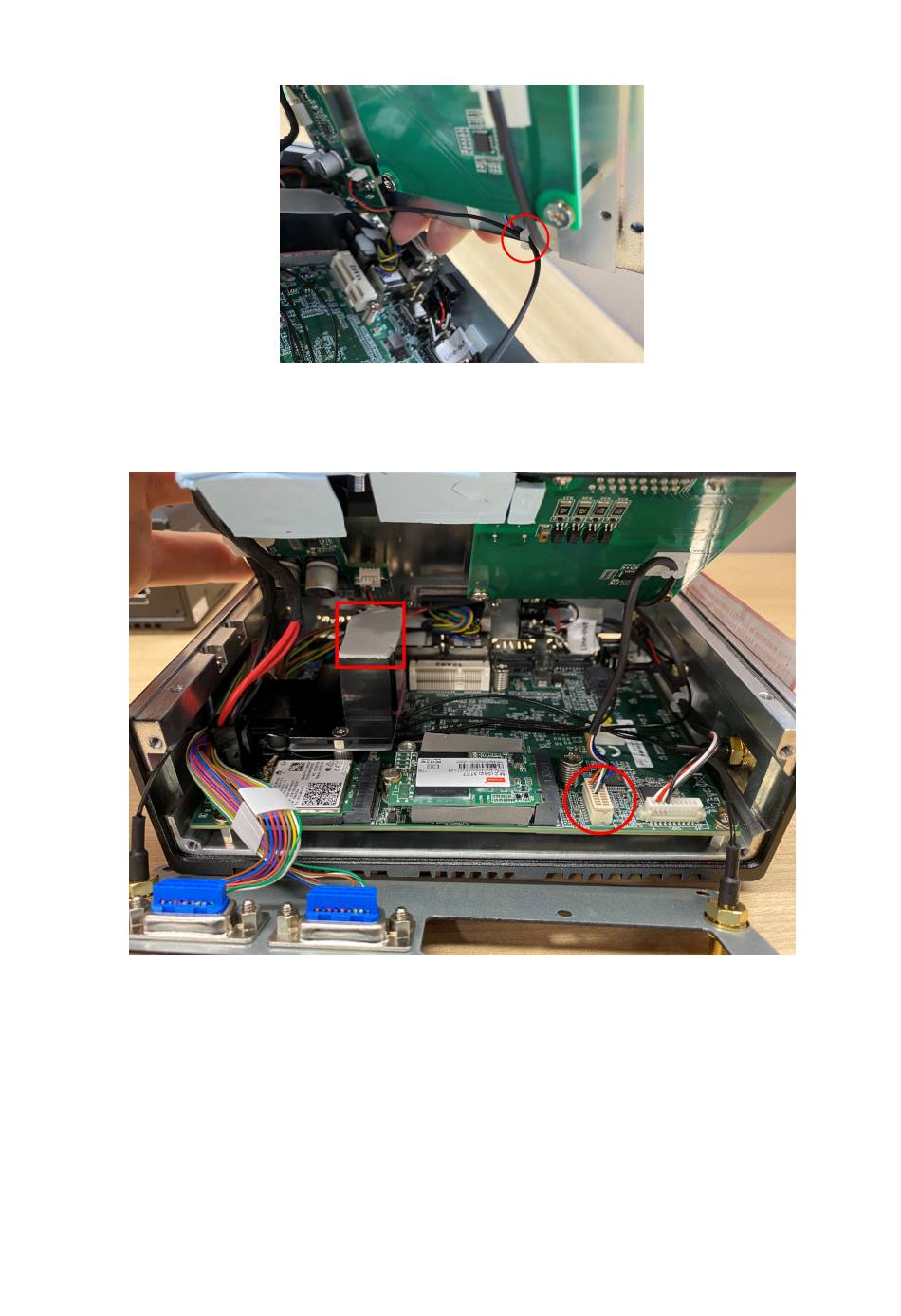

Abbildung 195. Switch-Kabel in Kabelhalterung
14. Installieren Sie den I2C-Kabelanschluss. Stellen Sie vor dem Anbringen der oberen Abdeckung sicher, dass keine Kabel den LTE-
Kühlkörper und die SSD berühren.
Abbildung 196. I2C-Kabel installiert
15. Bringen Sie die obere Abdeckung wieder in der richtigen Position an, beginnend mit der Vorderseite des Geräts und abschließend mit
der Rückseite. Stellen Sie sicher, dass die obere Abdeckung auf keine Kabel drückt.
118
Installationsverfahren für 8x DI/O uFM-Modul
