Tabelle 7. Antennendetails
Antenne
ANT1
ANT2
ANT3
ANT4
ANT5
ANT6
12. Installieren Sie den LTE-Kühlkörper auf dem M.2-Modul und positionieren Sie den Kühlkörper unter dem COM-Kabel und über den
Antennenkabeln. Entfernen Sie dann die Kunststofffolie.

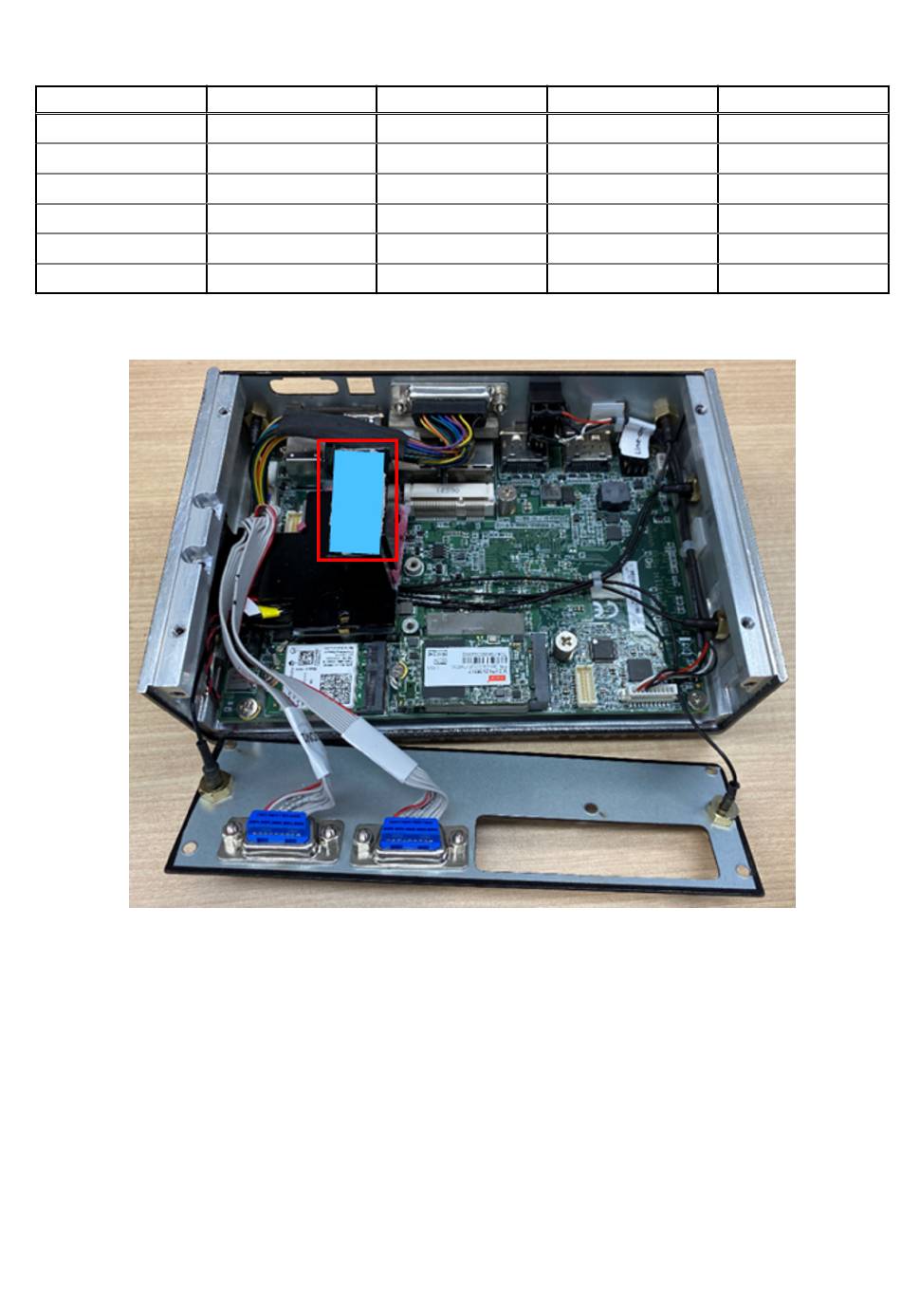

Abbildung 42. Kühlkörper installiert
13. Ziehen Sie die drei Schrauben mithilfe eines Schraubendrehers (Nr. 1) fest, um den Kühlkörper an der Hauptplatine und der
Seitenabdeckung zu befestigen.
32
Installationsverfahren für 5G LTE-Modul
WiFi6E/BT
WLAN-Hauptantenne
WiFi/BT-AUX-Antenne
k. A.
k. A.
k. A.
k. A.
5G
WLAN-Hauptantenne
WiFi/BT-AUX-Antenne
Ant0 (Tx/Rx)
Ant2 (Tx/Rx)
Ant1 (Rx)
Ant3 (Rx)
Diagrammfarbe
Blau
Orange
Grün
Rot
Gelb
Schwarz
Kabellänge (cm)
20
10
10
20
20
20
