8. Verwenden Sie einen 5-mm-Sechskantschlüssel, um die COM-Anschlüsse mithilfe der vier H4-Abstandschrauben an der RS-422/485-
E/A-Blende zu installieren.

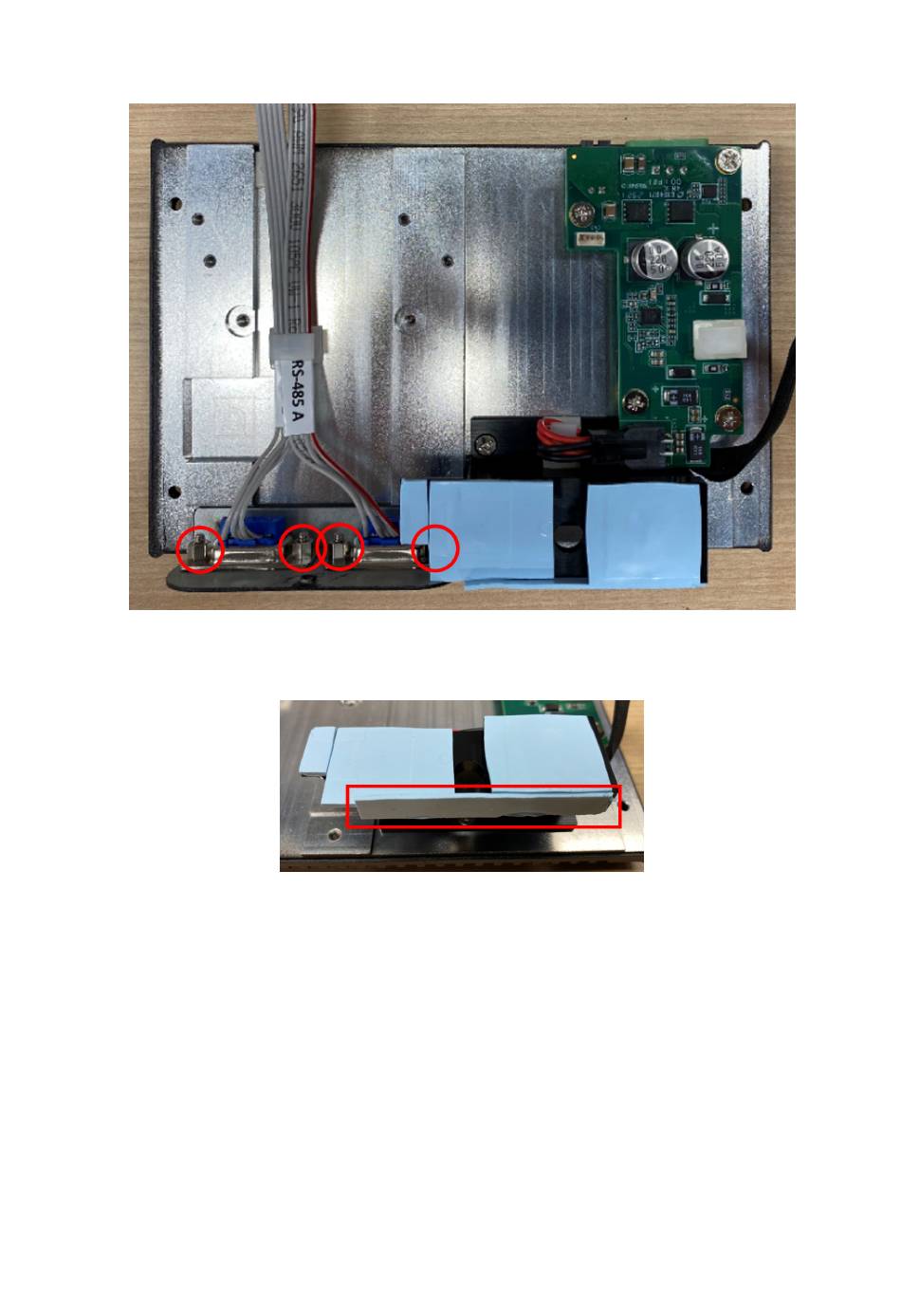

Abbildung 63. COM-Anschlüsse auf der RS-422/485-E/A-Blende installiert
9. Bringen Sie die lange, schmale Wärmefalle wie in der folgenden Abbildung gezeigt an.
Abbildung 64. Wiederanbringen der Wärmefalle
10. Befestigen Sie RS-422/485-mPCIe-Platine mithilfe eines Schraubendrehers (Nr. 1) mit der M2,5-Schraube an der Hauptplatine.
Installationsverfahren für 2 x RS-422/485 uFM-Modul
45
