BAUTEILE

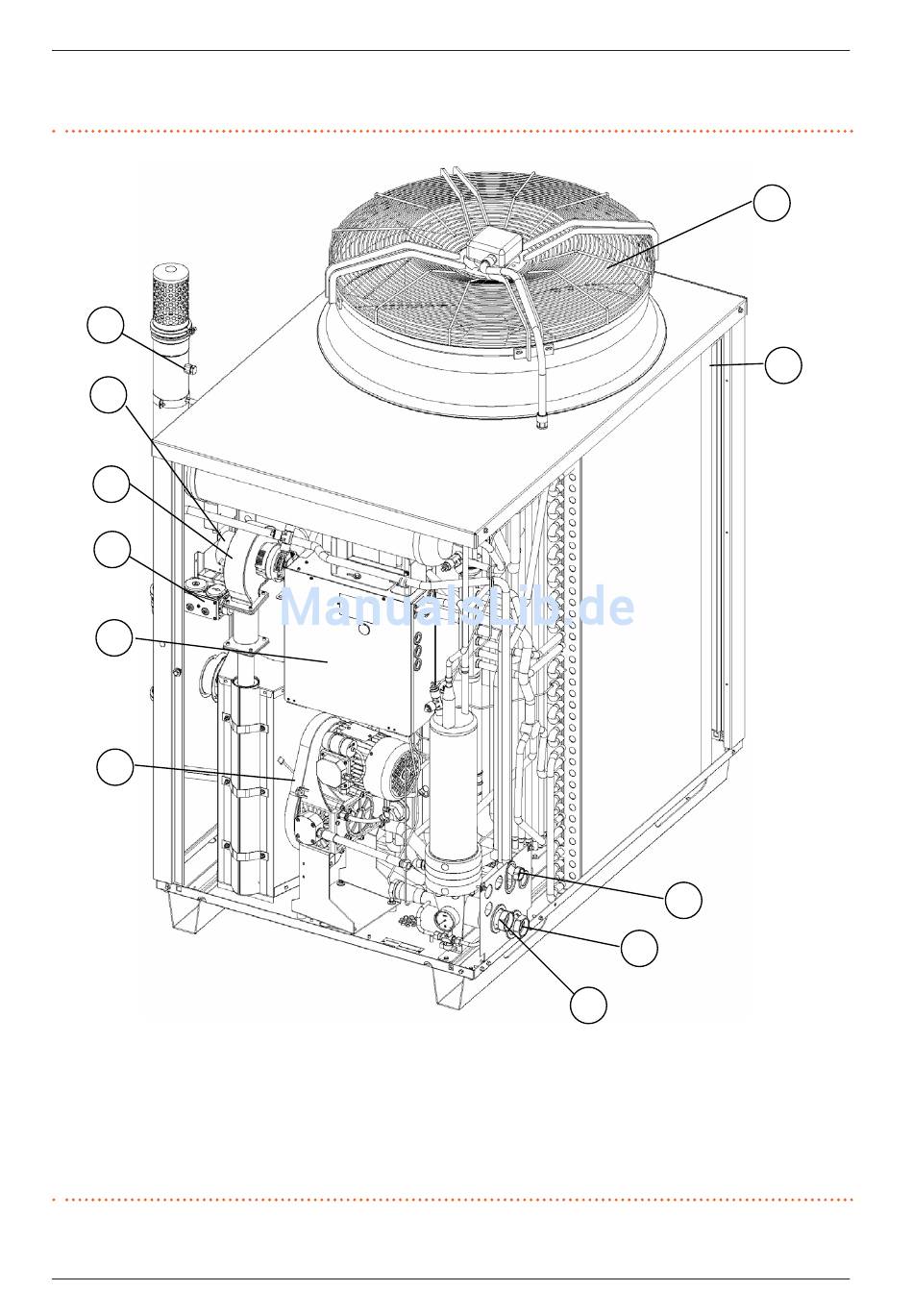

Abbildung 1.4 Interne Bauteile Ansicht Vorderseite
1
2
3
4
5
6
1
Verschluss Rauchgasentnahmestutzen
2
Ansaugung Verbrennungsluft
3
Gebläse
4
Gasventil
5
Schaltschrank
6
Ölpumpe
7
Wasserrücklaufanschluss Ø 1"1/4 F
8
Wasservorlaufanschluss Ø 1"1/4 F
9
Gasanschluss Ø 3/4"F
10
Temperaturfühler Umgebung
11
Ventilator
Handbuch für Installation, Betrieb und Wartung – GAHP-AR
Merkmale und technische Daten
