1.2 Funktionsbeschrieb Modul

Die Aussenluft wird durch einen Ventilator angesaugt.
Noch vor dem Ventilator wird die Aussenluft durch ei-
nen Filter geführt und strömt anschliessend durch den
Wärmetauscher. Dieser Wärmetauscher ermöglicht
die geruchsneutrale Wärmeenergieübertragung von
der Abluft zur Zuluft. Ist der Wärmetauscher passiert,
gelangt die Zuluft über die Gebäudeluftleitungen in
den Wohnbereich. Gleichzeitig wird die Wohnungsluft
durch einen Ventilator abgesogen. Diese Abluft wird
ebenfalls vor dem Passieren des Wärmetauschers
durch einen Filter geleitet und anschliessend durch
den Ventilator aus dem Gerät ausgeblasen.
Für die Sommerabkühlung wird die Abluft am Wärme-
tauscher vorbei durch einen Bypass geführt und direkt
ausgeblasen.

Projektablauf

2
Bei der Projektierung mit Swegon Cube soll wie folgt vorgegangen werden:

Planung für die Einbindung des „Swegon Cube" gemäss technischen Daten

Geräte gemäss Lieferfristen bestellen

Rohbau erstellen

Montage der Zarge während der Dachmontage

Modulmontage (Wetter beachten, da während der Montage das Doch offen ist)

Anschluss der Luftleitungen und der Elektrik

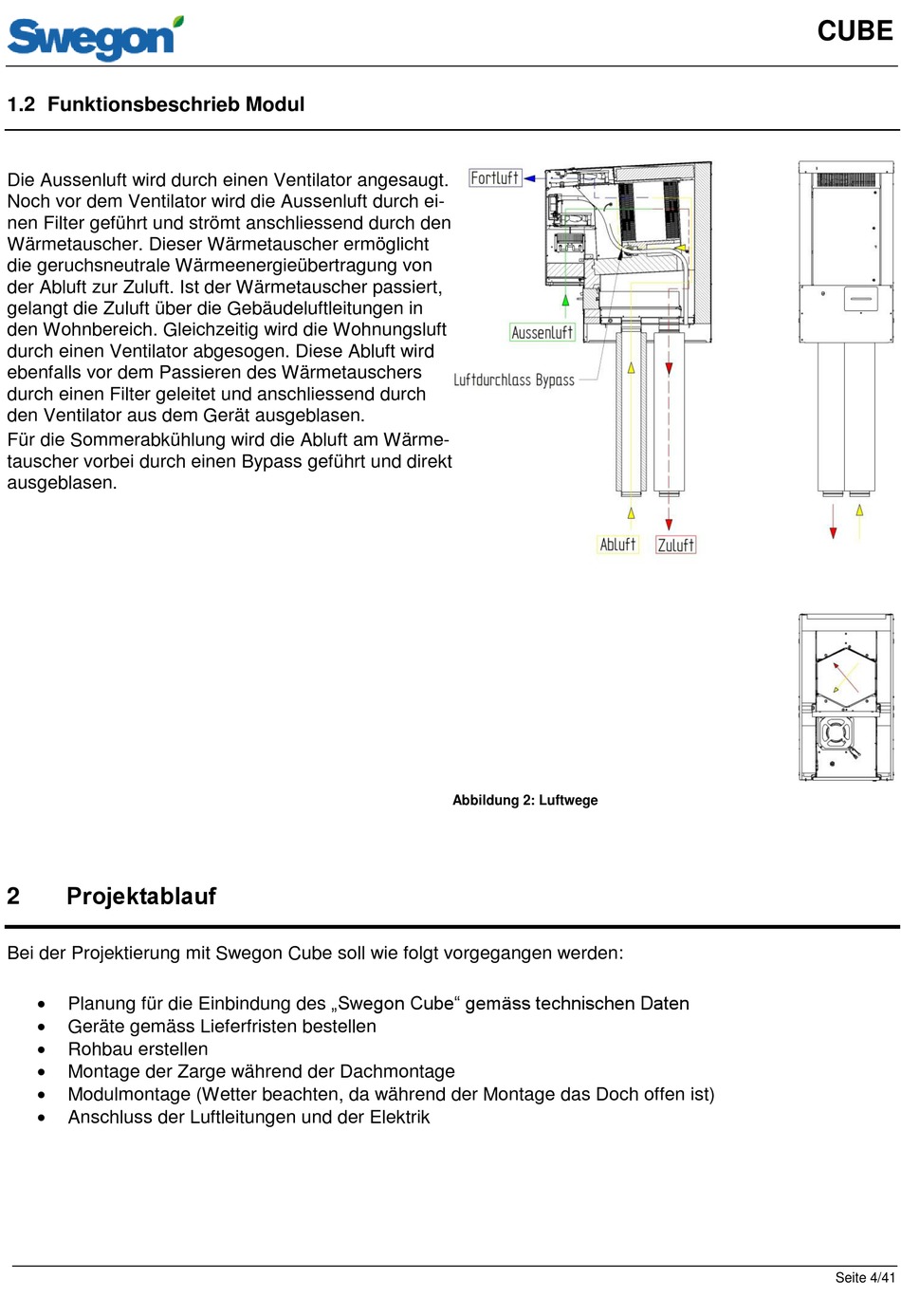

Abbildung 2: Luftwege
