  • Seite 1 Swegon Cube A star is born...
  • Seite 2 Fotogalerie...
  • Seite 3 Fotogalerie...
  • Seite 4 Fotogalerie...
  • Seite 5 Montage Lüftungs- und Elektrorohre durch De- Zarge deckt die Lüftungs- und Elektro- cke geführt. Vor dem Versetzen der rohre ab. Zarge alle Lüftungsrohre auf 5cm OK Zarge mit Anker mit der Betondecke Decke zurückschneiden. verbinden.
  • Seite 6 Montage Entfernen der Holzdeckel am Zargen. Demontieren der Blechverstrebung im Zargen. Installieren der Schalldämmschläuche Zusammenschliessen der Elektroleer- rohre...
  • Seite 7 2er bis 5er CUBE Gurten mit Balken 1er CUBE mit Gurten oder lange Gurten 6 Meter ACHTUNG: Beim Versetzen des CUBE muss der Elektriker zwingend vor Ort sein. WICHTIG: Für die Transportwerkzeuge und die Holzabdeckungen an den Zargen wird ein Depot verrechnet.
  • Seite 8 Montage Absetzen des CUBE. Demontieren der Transportwerkzeuge. An den rot markierten Punkten die integrierten Inbus- schrauben mit 7 Umdrehungen eindrehen. 4mm Inbus...

  • Seite 9: Funktion

    Funktion...
  • Seite 10 Funktion...

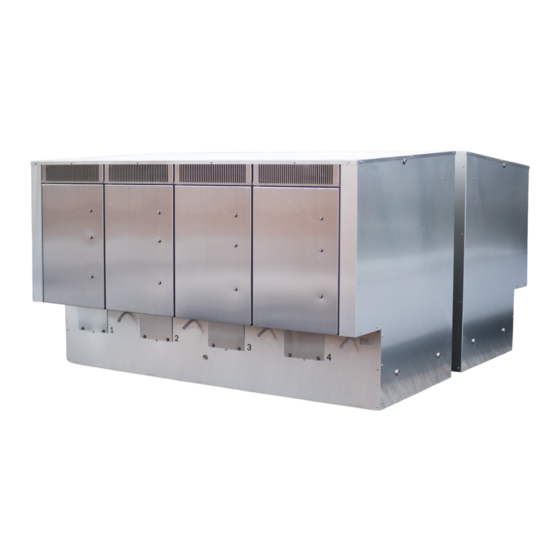

  • Seite 11 Dachintegriertes Komfortlüftungsgerät • Lückenlose durchlaufende Isolation vom Gebäude und dem im Gerät platzierten Wärmetauscher. • Höchster Systemwirkungsgrad • Eurozertifizierung ECO Design A+ • Kombination von Einzellüftung pro Wohnung und kompaktem Gesamtgerät • Hohe Eignung für Wohnungsbau • Zu- und Abluft Installation ohne Isolation. Daher ist das System sehr kostengünstig •...
  • Seite 12 • Einsatzbereich von 50m bis 300m /Std. • Externe Pressung max. 300Pa • EC Radical Fans • Gegenstrom Kunststofftauscher • Geregelte elektrischer Vorwärmer • Aussenluftfilter F7 und Abluftfilter M5 • Externe Leckage max. 2.3% • Interne Leckage max. 1.28% • Lüftungsgerät fertig verdrahtet. •...

  • Seite 13: Schallleistung

    Schallleistung im Abluftkanal mit Schalldämpfer 1.0 m Volumenstrom Aussenluftseite 160m 120m Schallleistung...
  • Seite 14 Schallleistung im Zuluftkanal mit Schalldämpfer 1.0 m Volumenstrom Aussenluftseite 160m 120m Schallleistung...
  • Seite 15 Schallleistung Gehäuseabstrahlung Volumenstrom Aussenluftseite 160m 120m Schallleistung...

  • Seite 16: Gesamt-Stromaufnahme

    Gesamt-Stromaufnahme Position PDR502 PDR501 ER801 PR902 TR901 θu   Baro θ,su θ,ex °C – – 19.5 95524 20.6 0.92 0.73 120m 26.5 95812 20.3 0.89 0.75 160m 33.7 95784 20.7 0.86 0.77 Gesamt-Wirkungsgrad Tauscher Stromaufnahme & Wirkungsgrad...
  • Seite 17 Fan Diagramm...
  • Seite 18 Isolationsverlauf...

  • Seite 19: Systemaufbau

    Systemaufbau...

  • Seite 20: Aufbau Des Gerätes

    Standarthöhe 1766 mm ab Rohbetondecke Aufbau des Gerätes...
  • Seite 21 Bei Dimension Ø125mm Einer CUBE...
  • Seite 22 Bei Dimension Ø125mm Zweier CUBE...
  • Seite 23 Bei Dimension Ø125mm Dreier CUBE...
  • Seite 24 Bei Dimension Ø125mm Vierer CUBE...
  • Seite 25 Bei Dimension Ø125mm Fünfer CUBE...
  • Seite 26 Zarge...
  • Seite 27 Zarge...
  • Seite 28 Back to back...

  • Seite 29: Steuerung Und Betrieb

    Controller Feuchtefühler Stufenschalter Fühler Steuerung und Betrieb...

  • Seite 30: Elektroschema

    Elektroschema Zuleitung pro Wohnung vom whg tableau zur Gerätabsicherung 10A 1,5mm...
  • Seite 31 Steuerung • Der Kontroller wird im Sicherungstableau der jeweiligen Wohnung durch den Elektriker installiert. • Kontroller für 3 frei wählbare Lüftungsstufen • inkl. Spannungsversorgung 24VDC • inkl. 3 Stufenschalter Feller Edizio Optionen • CO Transmitter zur Montage im Wohnen Essen AP •...
  • Seite 32 Swegon Cube Controller • Stromversorgung • (Achtung! Stromversorgung muss GLEICHSPANNUNG sein) • Steuer Eingänge • Eingangscharakteristik Eingang „StepTimer“: • Stufe 1: 0V-3V, Stufe 2: 3V-5.5V, Stufe 3: 5.5V-10V • Eingangscharakteristik Eingang „Hygro“ • Stufe 1: 0V-1V, Stufe 2: 1V-1.5V, Stufe 3: 1.5V-10V •...
  • Seite 33 Drucktaste rechts • Durch Drücken dieser Taste werden die Temperatur-Messwerte in der Dachzentrale angezeigt Verbindungskabel 9-Polig • Anschluss zur Verbindung des Swegon Cube Controllers mit der Dachzentrale. • Empfohlenes Kabel: 9 x 0.34mm oder 9 x 0.5 mm Sommerbypass • Der Sommerbypass (Nachtauskühlung) wird aktiv wenn: •...
  • Seite 34 Funktionsbeschreibung Controller „Swegon Cube“ • Die Wohnraumlüftung „Swegon Cube“ wird auf dem Dach des Gebäudes installiert. Um die Funktion des Gerätes zu steuern wird eine Steuereinheit benötigt, welche im Wohnraum zugänglich ist. • Das Kontrollgerät wird im Elektro-Tableau (Sicherungskasten) der jeweiligen Wohneinheit montiert. Be- standteil unserer Lieferung •...
  • Seite 35 Einstellung der Lüftungsstufen • Für jede der 3 Lüftungsstufen ist die Drehzahl des Zuluft- sowie des Abluft-Ventilators einzeln einstellbar. • Zu diesem Zweck sind an der Steuereinheit 6 Einstellknöpfe vorhanden. • Die jeweils eingestellten Drehzahlen sind auf dem Display in 1% Schritten (15-99%) ablesbar. Zusätzliche / alternative Steuereinheiten •...
