Installieren des Geräts
2.6 Anschluss an die Netzspannung
2.6
Anschluss an die Netzspannung
Der RUGGEDCOM RS910W kann mit einer einzelnen AC/DC-
Hochspannungsversorgung oder DC-Niederspannungsversorgung betrieben werden.
Hinweis
•
•
•
•
•
14
1
2
3
Öffnerkontakt
1
Massekontakt
2
Schließerkontakt
3

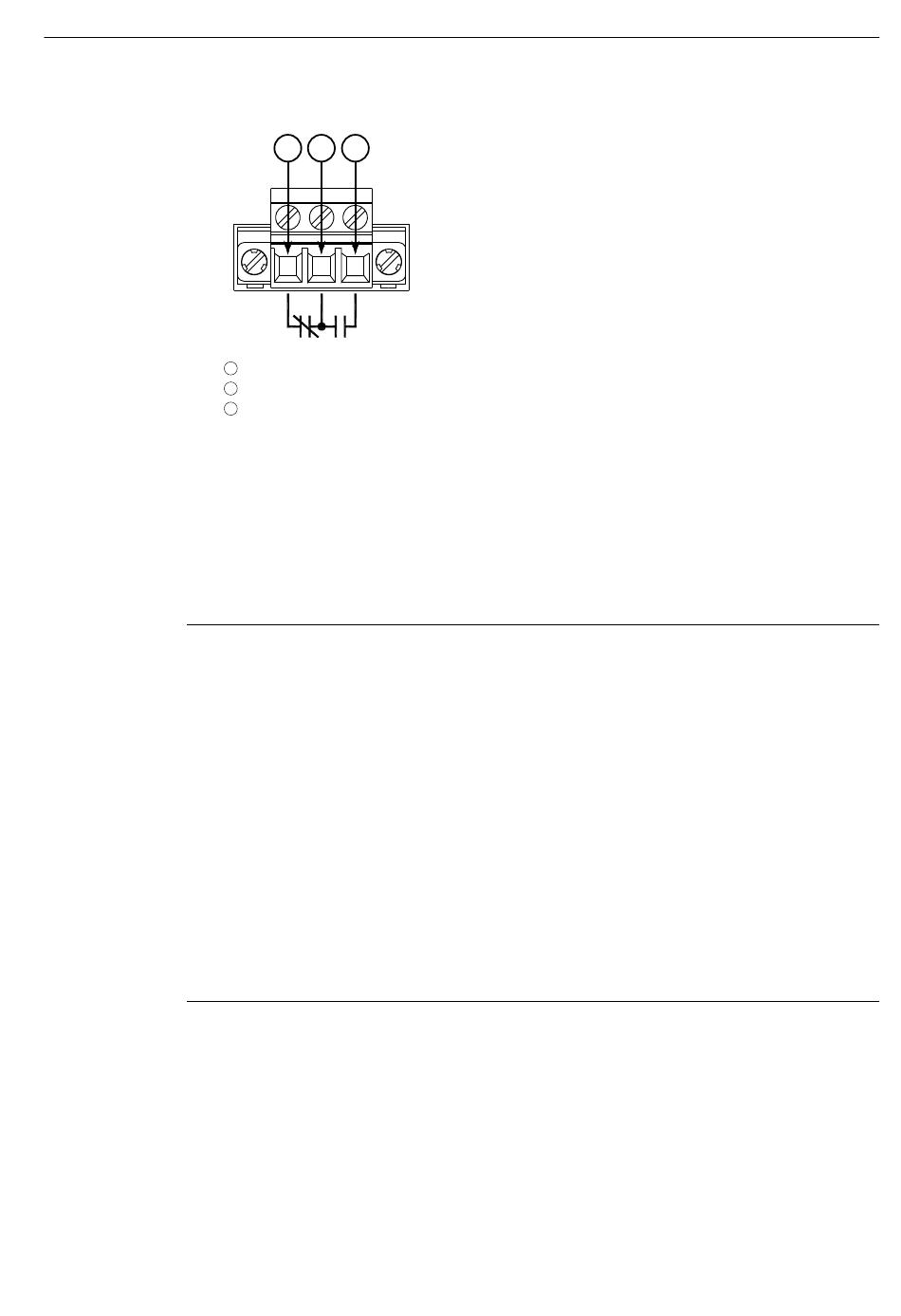

Abbildung 2.5
Verdrahten des fehlersicheren Alarmrelais
Bei für 110/230 V AC ausgelegten Geräten muss ein entsprechend bemessener
AC-Leistungsschalter installiert werden.
Bei für 125/250 V DC ausgelegten Geräten muss ein entsprechend bemessener
DC-Leistungsschalter installiert werden.
Schließen Sie die Reihenklemmen mit Kupferdraht an, der Leiterquerschnitt muss
mindestens 16 AWG betragen.
Geräte sind nach den geltenden örtlichen Vorschriften und Normen für
Verdrahtungen zu installieren.
Sämtliche transiente Leiter-Erde-Energie wird über die Erdungsklemme für
Überspannung abgeleitet. In Fällen, in denen die Eingänge von Erde getrennt
werden sollen, ist das geflochtene Erdungsband zwischen Überspannungserdung
und Gehäuseerdung zu entfernen. Beachten Sie, dass dadurch sämtliche Leiter-
Erde-Schutzschaltungen gegen transiente Spannungen deaktiviert werden.
RUGGEDCOM RS910W
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1031-15
