Gehen Sie wie folgt vor, um eine DC-Niederspannungsversorgung an das Gerät
anzuschließen:
Hinweis
Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest.
1.
2.
3.
4.
RUGGEDCOM RS910W
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1031-15
Befestigen Sie die Leistungsklemmenleiste am Gerät.
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für den Pluspol am Klemmenblock.
2
1
3
Plusklemme
1
Minusklemme
2
Überspannungsschutzklemme
3
Geschirmtes Erdungskabel
4

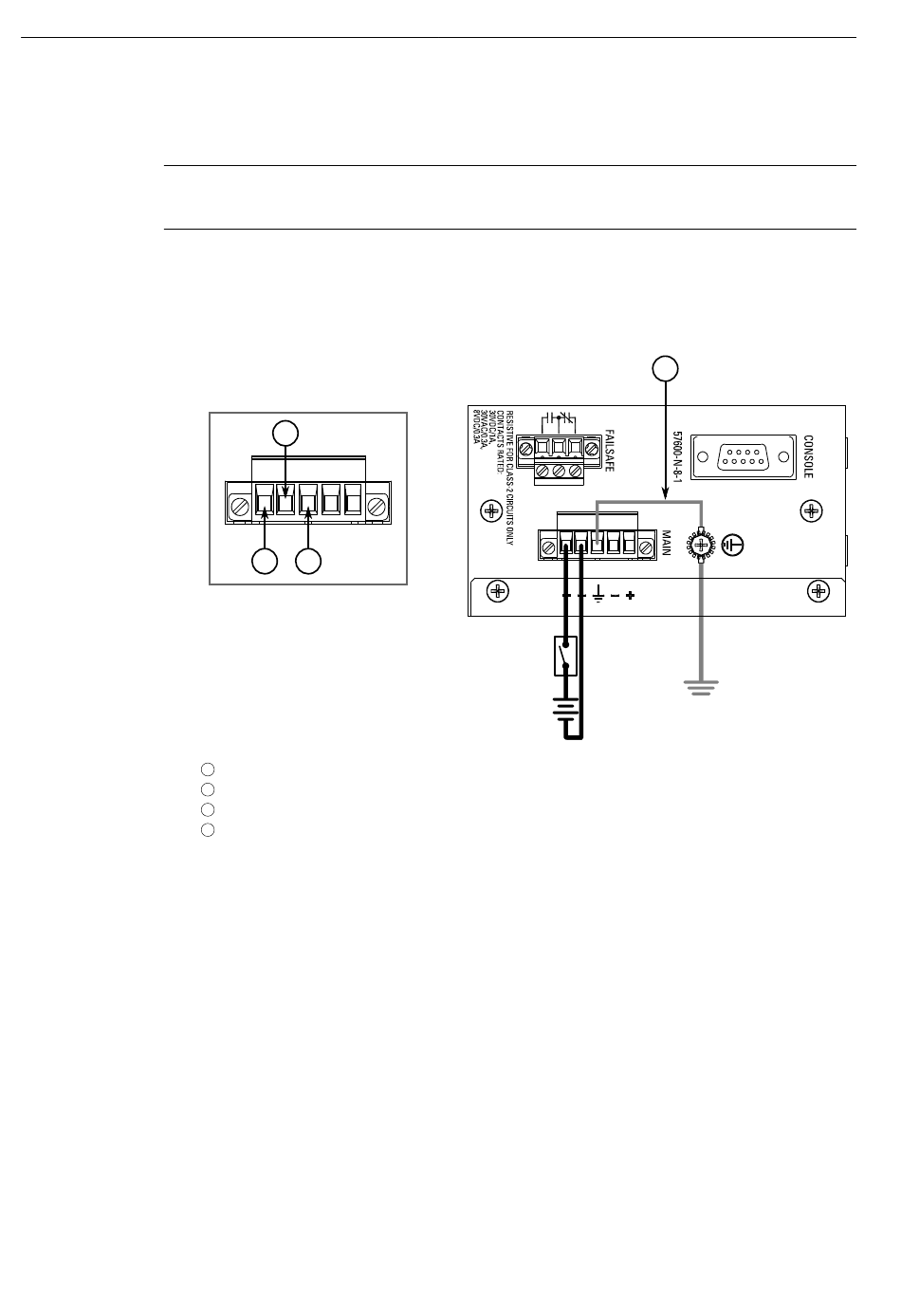

Abbildung 2.8
Verdrahtung der Reihenklemme – Einzelne DC-Stromversorgungseingänge
Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der
Klemme für den Minuspol am Klemmenblock.
[Optional] Wenn ein redundanter Anschluss erforderlich ist, wiederholen
Sie Schritt 2 (Seite 17) und Schritt 3 (Seite 17), um die
Sekundärleistungseingänge anzuschließen.
2.6.2 Anschließen der Gleichspannungsversorgung (DC)
±
±
Installieren des Geräts
4
17
