Installieren des Geräts
2.6.2 Anschließen der Gleichspannungsversorgung (DC)
5.
6.
18
2
2
1
3
1
Plusklemme
1
Minusklemme
2
Überspannungsschutzklemme
3
Geschirmtes Erdungskabel
4

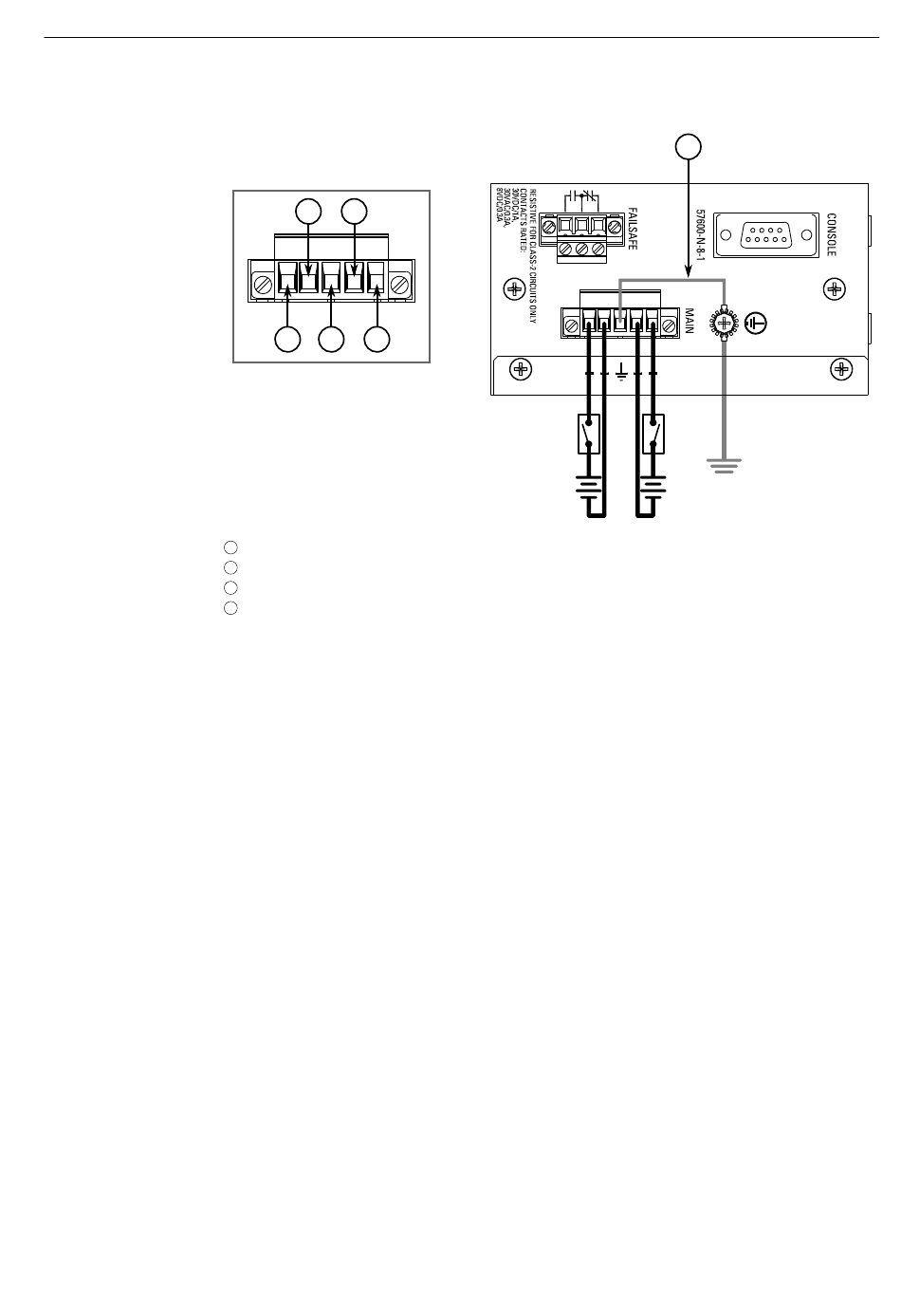

Abbildung 2.9
Verdrahtung der Reihenklemme – Doppelte DC-Stromversorgungseingänge
Verbinden Sie mit einem geflochtenen Erdungsband oder einem anderen
angemessenen Erdungsleiter die Erdungsklemme für Überspannung mit
dem Gehäusemasseanschluss. Die Überspannungsmasseklemme wird als
Erdungsleiter für alle Überspannungsschutzschaltungen im Gerät verwendet.
Verbinden Sie den von der Spannungsquelle kommenden Erdungsleiter mit der
Masse-Erdungsklemme an der Reihenklemme.
4
±
±
±
±
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1031-15
RUGGEDCOM RS910W
