1.2
Beschreibung
Der RUGGEDCOM RS910W verfügt auf dem Frontbedienfeld über eine Reihe von
Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren
des Geräts sowie zur Fehlerbehebung dienen.
3
1
2
1
2
3
4
5
6
7
8
9

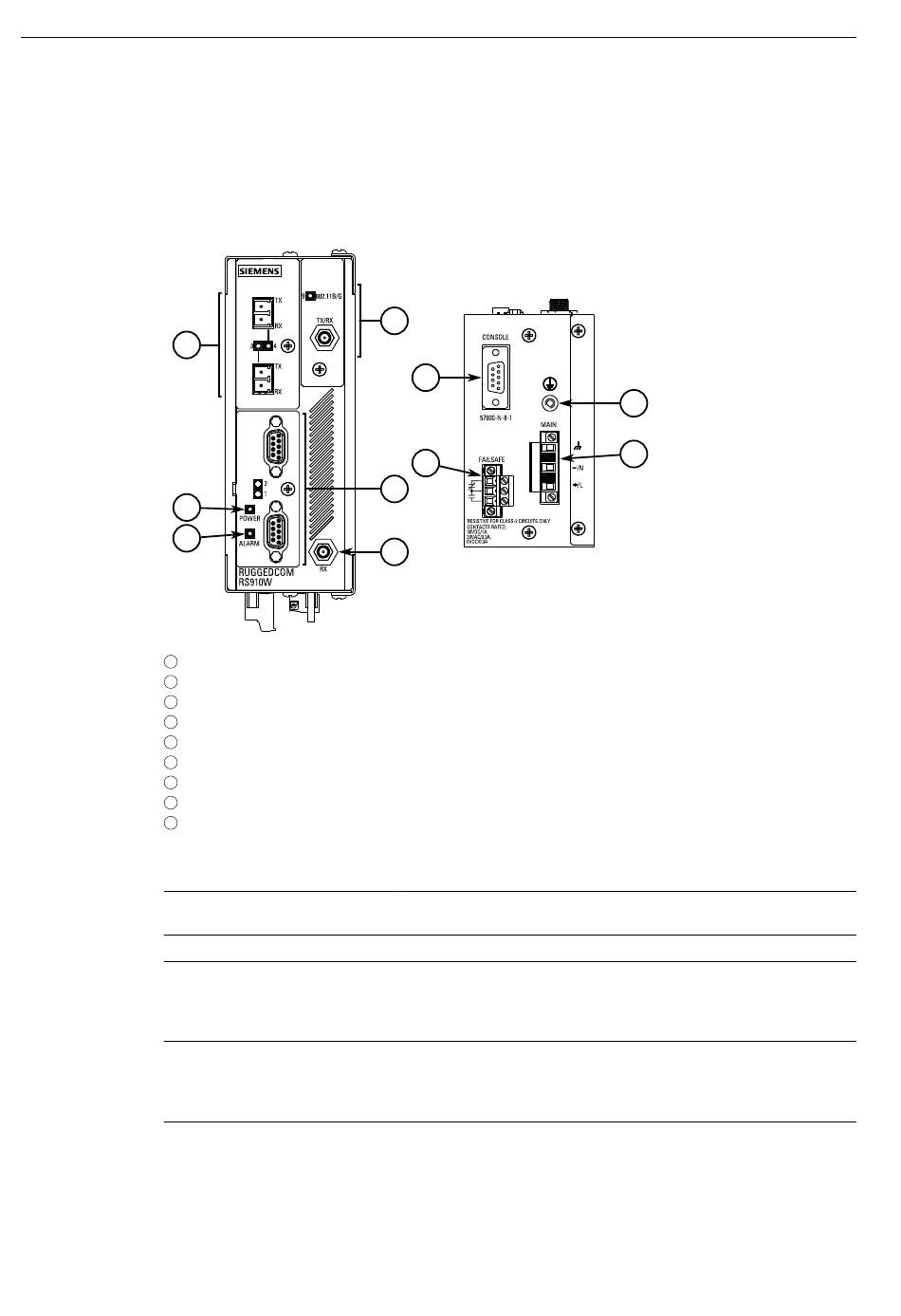

Abbildung 1.1
LED POWER
LED ALARM
Konsolenport
Kommunikations-Ports
Fehlersicheres Alarmrelais
RUGGEDCOM RS910W
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1031-15
LED POWER
LED ALARM
[Optional] Ethernet-Ports in Kupfertechnik (10/100Base-TX) oder Glasfasertechnik (100Base-FX)
Drahtlose Ethernet-Ports
Serielle Ports
RS232-Konsolenport (seriell)
Fehlersicheres Alarmrelais
Masse-Erdungsanschluss
Reihenklemme für Stromversorgung
RUGGEDCOM RS910W
4
6
7
5
4
Leuchtet grün beim Hochfahren und wenn das Gerät mit Strom
versorgt wird.
Leuchtet rot, wenn eine Alarmbedingung vorhanden ist.
Der Port für die serielle Konsole dient als direkte Schnittstelle
mit dem Gerät und für den Zugriff auf Verwaltungsfunktionen.
Weitere Informationen zum Anschluss des Geräts über den seriellen
Konsolenport finden Sie in "Anschließen an das Gerät" (Seite 19).
Kommunikationsports empfangen und senden Daten und
ermöglichen den Zugriff auf die Webschnittstelle für RUGGEDCOM
ROS. Weitere Informationen zu den verschiedenen Ports finden Sie
unter "Kommunikations-Ports" (Seite 21).
Das fehlersichere Alarmrelais verriegelt sich bei einer
Stromunterbrechung oder anderen Alarmbedingungen und
wechselt in den Default-Zustand. Weitere Informationen finden Sie
unter:
Einleitung
1.2 Beschreibung
