Siemens SIMATIC NET RUGGEDCOM RSG2488F Betriebsanleitung Seite 24

2.
2.4 Anschließen des fehlersicheren Alarmrelais
Das fehlersichere Alarmrelais kann so konfiguriert werden, dass es sich bei
Alarmbedingungen verriegelt. Beim Einschalten des Geräts ist der Schließerkontakt
(NO) geschlossen und es sind keine Alarme aktiv. Wird das Gerät nicht eingeschaltet
oder ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (S) und
schließt den Öffnerkontakt (Ö).
Hinweis
Die Steuerung des Ausgangs des fehlersicheren Relais ist über RUGGEDCOM
RSG2488F konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die
Signalisierung eines Alarms bei Stromausfall. Weitere Informationen finden Sie im
"RUGGEDCOM ROS-F Konfigurationshandbuch" für RUGGEDCOM RSG2488F.

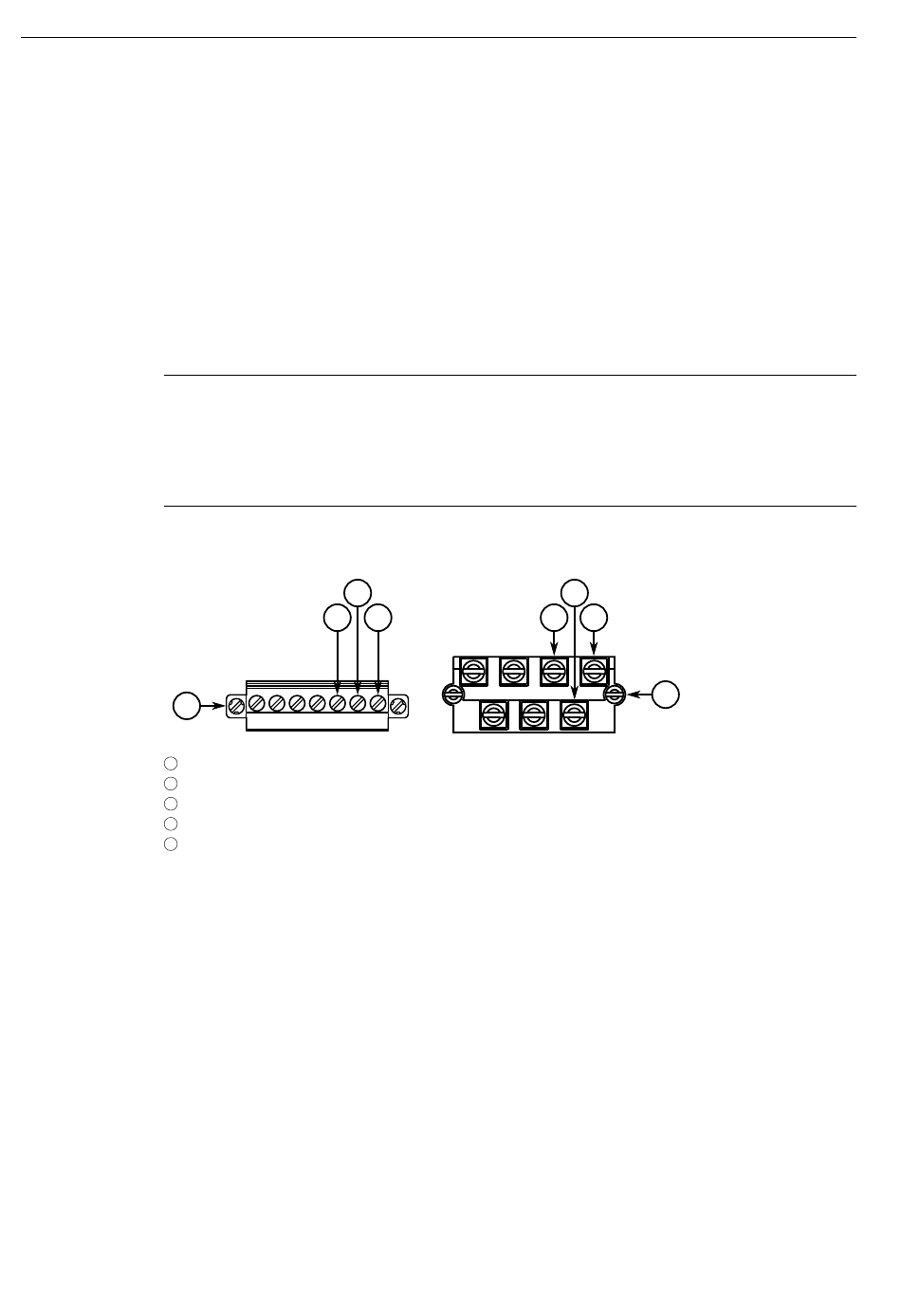

Die folgende Abbildung zeigt die korrekten Relaisanschlüsse.
1
1
2
3
4
5
Abbildung 2.5
2.5 Anschluss an die Netzspannung
Der RUGGEDCOM RSG2488F unterstützt zweifach redundante
Stromversorgungsmodule (AC und/oder DC), die in beliebiger Kombination installiert
werden können.
Der RUGGEDCOM RSG2488F kann wahlweise mit einer Reihenklemme mit
Schraubanschluss oder einer steckbaren Reihenklemme ausgestattet werden,
die Strom an beide Stromversorgungen liefert. Die Reihenklemme mit
Schraubanschluss wird mit Kreuzschlitzschrauben und Druckplatten installiert, wofür
Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage kommen. Verwenden Sie
RUGGEDCOM RSG2488F
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1351-09
Ziehen Sie die mitgelieferten Schrauben fest, um die Adapter in der Schalttafel
zu sichern.
4
3
Steckbare Reihenklemme für HI-Netzteile
Reihenklemme mit Schraubanschluss für HIP-Netzteile
Schließerkontakt (NO)
Massekontakt
Öffnerkontakt (NC)
Verdrahten des fehlersicheren Alarmrelais
2.4 Anschließen des fehlersicheren Alarmrelais
5
Installieren des Geräts
4
3 5
2
13
