Kommunikations-Ports
4.4.4 Anschließen mehrerer RS485-Geräte

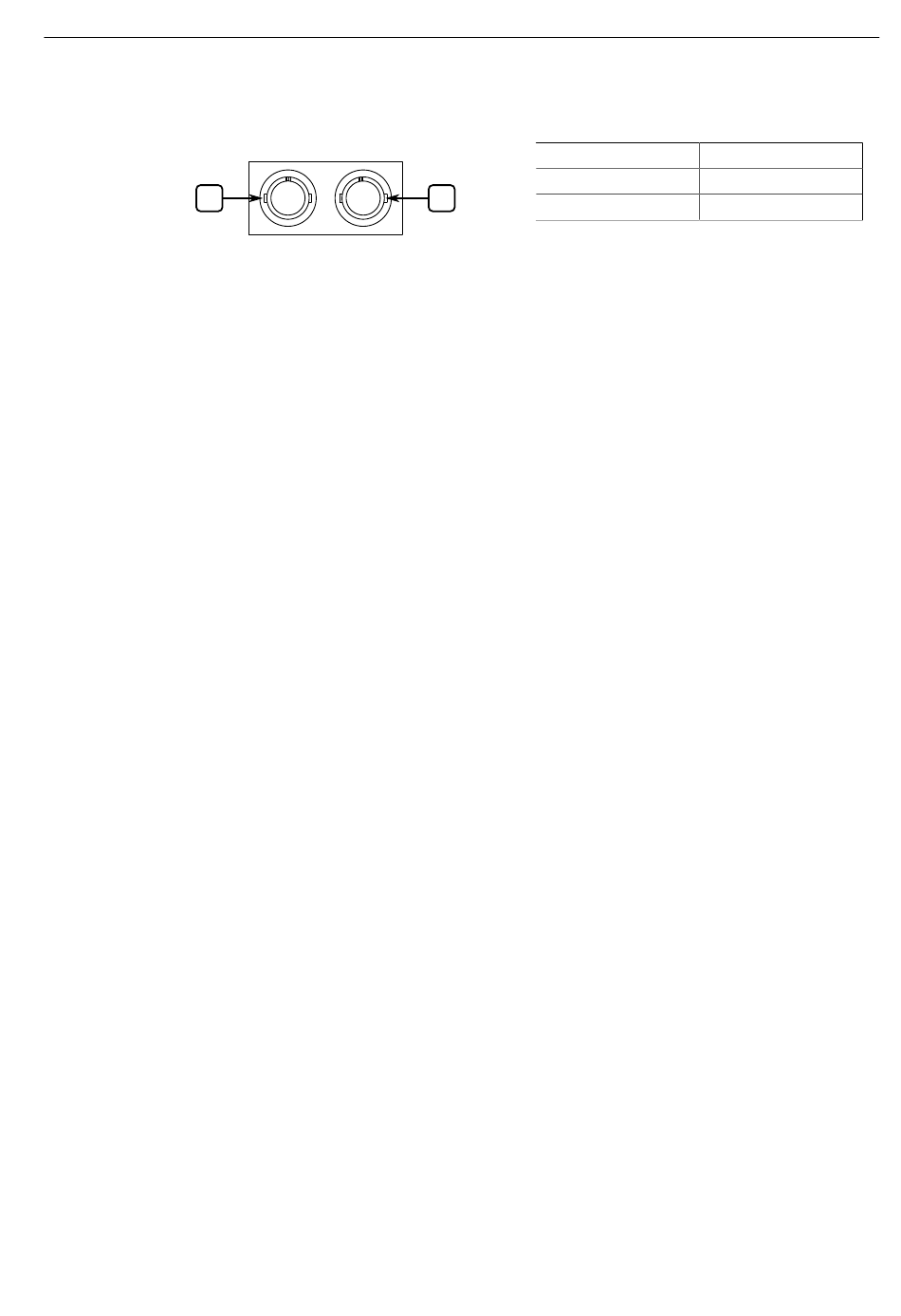

Die Pinbelegung für die RS232/RS485/RS422-Ports in Glasfasertechnik ist wie folgt:
1
Abbildung 4.10
4.4.4
Anschließen mehrerer RS485-Geräte
Jeder RS485-Port kann mit mehreren RS485-Geräten kommunizieren, wenn
die Geräte hintereinander über eine einzelne Zweidrahtleitung mit Sende- und
Empfangssignalen auf denselben zwei Drähten verkabelt sind (Halbduplex).
Befolgen Sie die folgenden Anweisungen, um eine zuverlässige kontinuierliche
Kommunikation sicherzustellen:
•
•
•
•
•
•
Die folgende Abbildung zeigt die empfohlene RS485-Verkabelung.
28
Serielle Glasfaser-
Konsolenports RS232/RS485/
RS422
Verwenden Sie geschirmte Kabel, um die Auswirkungen elektrischer Störquellen
in der Umgebung zu minimieren.
Innerhalb einer einzelnen Sequenz oder innerhalb eines Rings muss die richtige
Polarität eingehalten werden.
Die Anzahl der verdrahteten Geräte darf 32 nicht überschreiten, und die
Gesamtentfernung muss kleiner sein als 1219 m (4000 ft) bei 100 kBit/s.
Die Anschlüsse für die gemeinsame Leitung müssen mit dem Bezugsleiter
innerhalb der Schirmung verbunden werden.
Zur Vermeidung von Schleifenströmen muss die Schirmung an einem einzigen
Punkt mit Erde verbunden werden.
Das verdrillte Adernpaar muss an beiden Enden der Kette einen Abschluss
erhalten.
2
Pin
Bezeichnung
1
Rx
2
Tx
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1031-15
RUGGEDCOM RS910W
